Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | VE7 |
|---|---|---|---|
| Toestelverhouding: | 51:1 | Nominaal vermogentorsie: | 6120 Nm |
| Het houden van Torsie: | 39000 Nm | Het overhellen Torsie: | 10 kNm |
| Efficiency: | 40% | Standaardkleur: | Zoals Gevraagd |
| Markeren: | hourglass worm gear slew drive,120mm tube worm gear slew drive,single tracking worm gear slew drive |
||

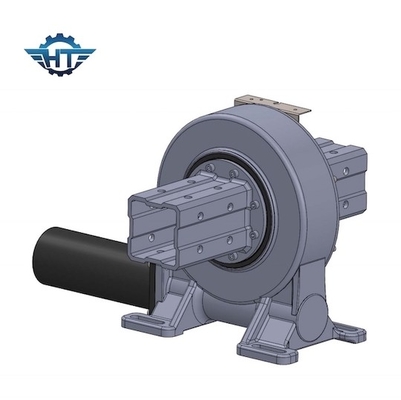

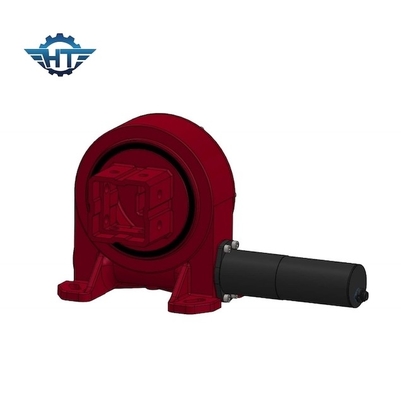

Het Toestel van de zandloperworm zwenkt Aandrijving voor 120mm het Vierkante Volgende Systeem van de Buis Enige As
Het Toestel van de zandloperworm zwenkt Aandrijvingsbeschrijving
VE7-roteert de enig-as zwenkende aandrijving rond één as. De zwenkende aandrijving van VE7 met 24vdc-toestelmotor kan voor verschillende grootte worden ontworpen om voor allerlei hoofdbuizen te passen. Het is ook een standaardproduct, het gemakkelijkst te installeren, en het meest meestal gebruikt. De zwenkende aandrijving van VE7 biedt verticale steun en een volledig-ingesloten aandrijving in één krachtige eenheid aan.
Parameters van VE Zwenkende Aandrijving
| Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
| 3“ | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5“ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7“ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8“ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9“ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12“ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14“ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17“ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Voordelen
1. Hoge backholding torsie
2. Zelfsluitend om de veiligheid van het zonne het volgen systeem te verbeteren
2. Hard einde binnen, waaier van +60°~-60°, als de klanten een toepassing vereiste rotaion 360° hebben, hebben wij het type van flensoutput aan levering
3. Binnen wikkelend wormaandrijving
4. Multitandcontact om hoge lading te verzekeren en weerslag te minimaliseren
De aangepaste Diensten
1. Speciaal die ontwerp op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende die kleuren zijn beschikbaar op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
Applicatons
De zwenkende aandrijvingslagers worden gewoonlijk gevonden in toepassing zoals: de windturbines, de zware ladingsvervoerders, de zonnedrijvers, de havenkranen, het hydraulische materiaal, de kraanstuurmechanismen, de automatiseringssystemen, de zware ladingsmanipulators, de slingering en de hoogte controleren lijsten.
Q&A
1. Hoe kan ik kiezen?
Gelieve te specificeren de grootte van de wieldiameter, de breedte, het voltage, het vermogen en de zonder commissie snelheid van de vereiste motoren.
2. Kon ik steekproeven aan testkwaliteit en markt vooraf nemen?
Zeker, welkom om steekproeven te nemen om onze kwaliteit en dienst te testen.
3. Wat is de totale kosten voor steekproeven?
De totale steekproefcost= steekproef kostte + vracht
Wij zullen u de beste het verschepen kosten geven nadat u de geschikte toestelmotoren kiest
4. Hoe verscheept u steekproeven?
Overwegen van steekproefhoeveelheid is niet groot, wij de steekproeven van het steunschip door EMS, TNT of Fedex
5. Wat is uw minimumordehoeveelheid?
10 bevestigde reeksen na steekproeven
6. Wat is uw levertijd?
Voor standaardmonsters: binnen 7 dagen; voor partijorden: binnen 25 dagen.
