Productdetails:
|
| Toestelverhouding: | 57:1 | Type: | Ingesloten |
|---|---|---|---|
| Toepassing: | Zonne-energie | Motor: | hydraulische motor of elektrische motor |
| IP Rang: | IP66 | Kleur: | zoals gevraagd |
| Effciency: | 40% | Installeer Methode: | horizontaal of verticaal |
| Markeren: | hydraulic slew motor,slewing gear |
||

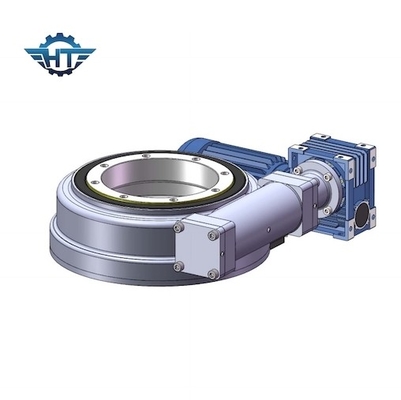

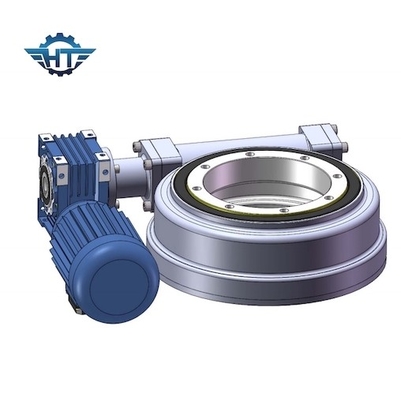

Ingesloten IP66-Ce verklaarde Elektrisch Aandrijving met Compact Ontwerp en Zelfsluitende Eigenschap zwenk
Elektrisch zwenk Aandrijvingsbeschrijving
De zwenkende aandrijving is een versnellingsbak die radiale en asladingen kan veilig houden, evenals een torsie overbrengen voor het roteren. De omwenteling kan in één enkele as of in veelvoudige assen samen zijn. De zwenkende aandrijving wordt gemaakt door tandwieloverbrenging, lagers, verbindingen, huisvesting, motor en andere hulpcomponenten te vervaardigen en hen te assembleren in een gebeëindigde versnellingsbak.
De zwenkende aandrijving is een nieuw type van het zwenken van product. Het bestaat gewoonlijk uit het zwenken het dragen, een worm, een motor, een omhulsel, enz. Het heeft de voordelen van grote grootte, stabiele transmissie, lange levensduur, gemakkelijke installatie, bespaart heel wat installatieplaats, gemakkelijk te handhaven, en kan kosten zeer besparen.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Eigenschappen
1. Omwenteling 360 graden
2. De verbinding van een drijfmotor van de links of rechts kant, de motor kan stepper motor, servomotor, hydraulische motor enz. zijn
3. Niet noodzakelijk om de tandwieloverbrengingsontruiming aan te passen
4. Het vet was gevuld vóór fabriek
5. Eenvoudige installatie en laag onderhoud
6. Het toestel is zelfsluitend; daarom is een rem niet noodzakelijk
7. Gemakkelijke en vloeiende methode om te beginnen en op te houden
8. Hoge het overhellen torsie, geschikt voor horizontale installatie
