Productdetails:
|
| Type: | VE8 zwenkende Aandrijving | Plaats van herkomst: | Changzhou, China |
|---|---|---|---|
| Functie: | Verhoog koppel | Certificering: | ISO9001, CE |
| Bescherming: | Ingesloten Huis IP66 | Materiaal: | QT |
| Garantie: | 10 jaar | Grootte: | 3 duim aan 25 Duim |
| Markeren: | slewing drive for solar tracking system,solar tracker drive |
||

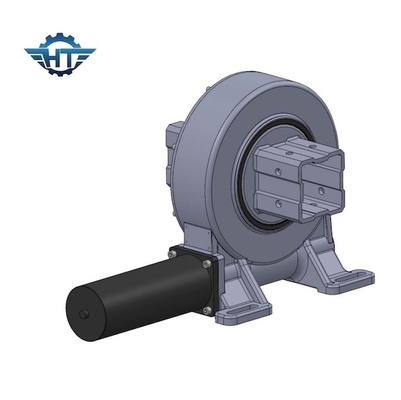

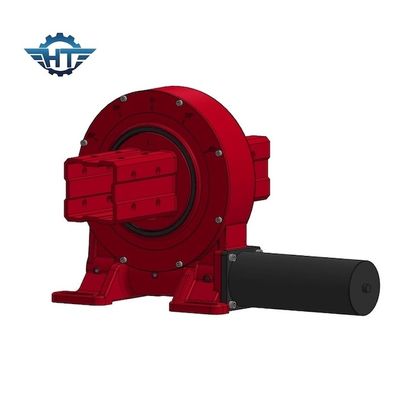

De verticale Zonnedrijver zwenkt Aandrijving met Envelopworm voor Zonneduurzame energie
De zonnedrijver zwenkt Aandrijvingsbeschrijving
De zwenkende die ring, ook als het zwenken van lagers of draaischijflager wordt bekend, is een groot lager dat de meer aslading, radiaal lading en het overhellen ogenblik kan ondersteunen. Het is de essentiële onderdelen van de machinestransmissie. Het heeft de binnen en buitenring, het rollen en ander componenten.
Men kan de zwenkende aandrijving als versnellingsbak overwegen omdat de componenten van de kernmotie het zwenken het dragen en wormschacht zijn. Het bestaat ook uit hulpcomponenten zoals verbindingen, huisvesting, en motor. Aangezien een krachtbron, zwenkt is de aandrijvingsmotor gewoonlijk planetarische het toestelmotor van gelijkstroom, gelijkstroom-stepper motor, AC wordt de hydraulische motor van de toestelmotor enz. AC hoofdzakelijk gebruikt in de bouwmachines als systeem van de machtsaandrijving. Aangezien de kerncomponent ringsaandrijving zwenkt, kan het zwenken van aandrijving de as en radiale krachten gemakkelijk weerstaan.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Zwenkend Aandrijving het Werk Principe
De worm wordt gedreven door de motor, die de buitenring van de zwenkende ring om drijft te roteren; de buitenringsoutput de torsie door de flens en de binnenring van de zwenkende ring in de huisvesting wordt bevestigd.
De zwenkende aandrijving heeft omgekeerde zelfsluitend wegens de aandrijving van het wormtoestel met omgekeerde zelfsluitende kenmerken. Deze eigenschap verbetert zeer de stabiliteit van van de gastheer het werken en veiligheid factor. Vergeleken bij de traditionele schommelingsproducten, is de zwenkende aandrijvingsversnellingsbak gemakkelijk te installeren, gemakkelijk te handhaven, en bespaart aanzienlijke installatieplaats.
