Productdetails:
|
| Type: | enige as Zwenkende Aandrijving | Veiligheidsklasse: | IP65 |
|---|---|---|---|
| Certificering: | ISO9001, CE | Bescherm eigenschap: | Ingesloten |
| Materiaal: | QT | Garantie: | 5~10 Jaar |
| Grootte: | 3 duim aan 25 Duim | Toepassing: | Zon Volgend Systeem |
| Markeren: | slewing drive for solar tracking system,slew drive for solar tracker |
||

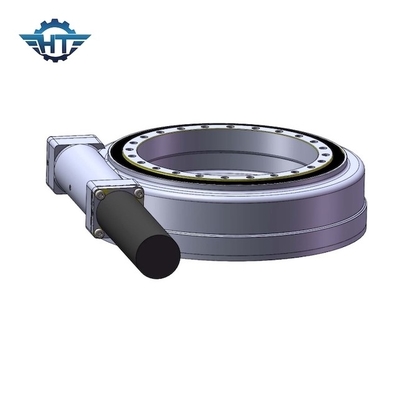

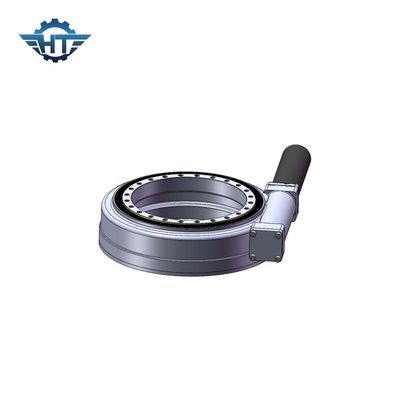

Antiroestc4 Zonne zwenken Aandrijving met het Volgende Systeem van Hall Geared Motor For Sun
Zonne zwenk Aandrijvingsbeschrijving
Het mechanische ontwerp van de drijver zou met de maximumverplaatsing van de zon tijdens de de zomerzonnestilstand (de maximumcompensatiehoek tussen assen) moeten rekening houden. De vlakke enige asdrijver of de polaire as (schuine enige as) drijver, de maximum hoekige motie overschrijden niet gewoonlijk of 120°.
Het mechanische structuurontwerp van zwenkt aandrijving moet strak en veilig zijn, rekening houdend met de thermische uitbreiding van het metaal en met de correcte installatie van zwenk aandrijving.
In het geval van redelijke mechanische slijtage, het verlies van de winddruk en materiële waardevermindering, kan het volgende systeem de gebruiksperiode van 25 jaar waarborgen. Tegelijkertijd om de lange levensduur te beschermen, zwenken alle delen van aandrijvingsbehoefte om te galvaniseren of andere oppervlakte antiroestbehandeling.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Installatieinstructies
De SE-reeks zwenkende aandrijving is horizontaal over het algemeen geïnstalleerd. En wij adviseren ook om horizontaal het overwegen van de prestaties van de zwenkende aandrijving te installeren.
