Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | VE9“ |
|---|---|---|---|
| Toestelverhouding: | 61:1 | Nominaal vermogentorsie: | 4300 NM |
| Het houden van Torsie: | 27200 Nm | Het overhellen Torsie: | 16000 NM |
| Efficiency: | 40% | Nauwkeurig: | minder dan 0,1 graden |
| Markeren: | Verticale Zwenkende Aandrijvingsversnellingsbak,IP66 verticale Zwenkende Aandrijving,Zonne Volgend Systeem Verticale Zwenkende Aandrijving |
||

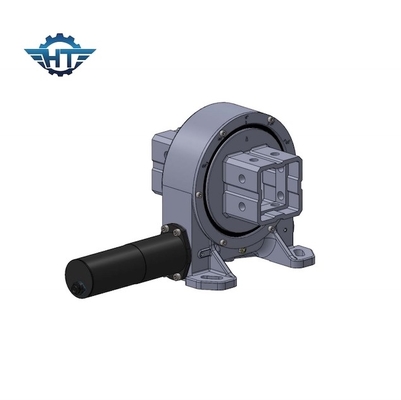

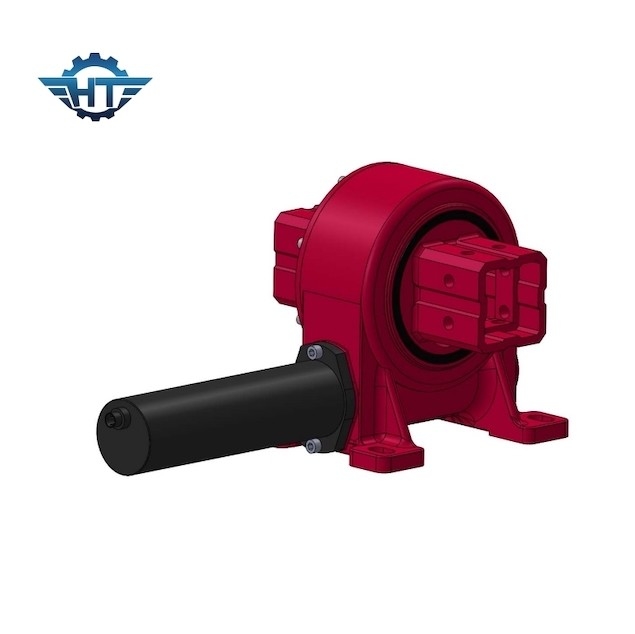

IP66 verticale Zwenkende Aandrijvingsversnellingsbak voor Vierkant Output Zonne Volgend Systeem
De verticale Zwenkende Beschrijving van de Aandrijvingsversnellingsbak
Zwenk het systeem van de wormaandrijving is een stevig geconstrueerde eenheid die uit een zwenkende ring, een grondplaat en een worm bestaat. Deze eenheid brengt de voordelen van een zwenkende ring en een worm in één eenheid.
Het is geschikt voor toepassingen die langzame omwenteling met een ononderbroken of cyclische beweging geschikt eisen om gecombineerde ladingen te behandelen. Het product is met standaardafmetingen voor het koppelen van een elektrische of hydraulische motor evenals het koppelen van een geheel systeem aan materiaal.
wegens zijn compactheid, hoge starheid en andere vermelde voordelen, wordt een systeem van de wormaandrijving gebruikt in variërend materiaal zoals mobiele assemblageplatforms, satellietsysteem, hydraulische ladingskranen op transportvoertuigen, kleine mariene kranen, verlengbare roterende ladders, in wieleenheden grote mariene poortvervoerders.
Technische Gegevens
| Model: | VE9 | Plaats van Oorsprong | Changzhou, China |
| Merk | HANGTUO | Type | Ingesloten |
| Materiaal | 42CrMo, 50Mn | Outputtorsie | 4300 N.m |
| Het overhellen Ogenbliktorsie | 16 K N.m | Het houden van Torsie | 27 K N.m |
| Statische Asclassificatie | 60 KN | Statische Radiale Classificatie | 130 KN |
| Dynamische Asclassificatie | 30 KN | Dynamische Radiale Classificatie | 65 KN |
| Toestelverhouding | 37:1 | Efficiency | 40% |
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Voordelen
1. De omwenteling ±60°, hard einde/beperkt hard binnen de aandrijving in het geval van software controlerende mislukking
2. Verbinding van een drijfmotor van de links of rechts kant
3. Tijdens installatie, is het niet noodzakelijk om de tandwieloverbrengingsontruiming aan te passen; dit is reeds plaatste door de producent vóór fabriek
4. Eenvoudige installatie en laag onderhoud
5. Rationeel ruimtegebruik
6. Het toestel is zelfsluitend; daarom is een rem niet noodzakelijk
7. Gemakkelijke en vloeiende methode om te beginnen en op te houden
