Productdetails:
|
| Type: | VE zwenkende aandrijving | Materiaal: | 42CrMo of 50Mn |
|---|---|---|---|
| Garantie: | 5~10 jaar | Grootte: | 3 duim aan 25 duim |
| Type tand: | Spiraalvormige tand | Motor: | AC of DC of hydraulisch |
| Kleur: | Vereiste klant | Toepassing: | geconcentreerd zonne-energiesysteem |
| Markeren: | solar tracker drive,slewing drive for solar tracking system |
||

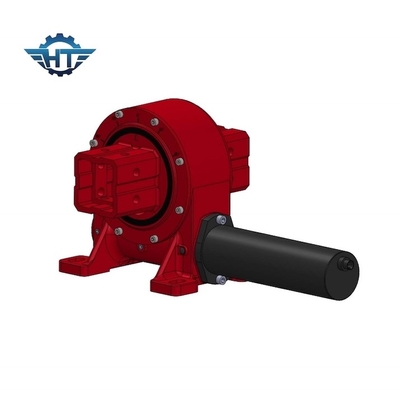

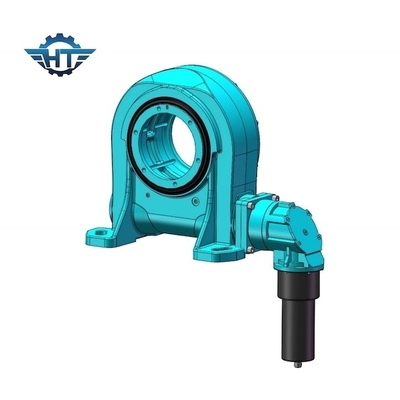

De op zwaar werk berekende Wormversnellingsbak IP66 sloot Nul Weerslag in zwenkt Aandrijving voor Geconcentreerd Zonnemachtssysteem
De Beschrijving van de wormversnellingsbak
Zwenk aandrijving zijn een alle-in-één die eenheid wordt samengesteld van zwenken ring, toestel, huisvesting, en motor (elektrisch of hydraulisch) en het wordt ontworpen voor as, radiale, en ogenbliklading. Wij ontwikkelden het hoge toestel van de weerslagworm zwenken speciaal aandrijving voor toepassingen waar de hoge nauwkeurigheid nodig is.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Eigenschappen
1. Hangtuo zwenkt Aandrijving wordt aangedreven de wormtechnologie met van het uurglas (het Dubbele Wikkelen) voor verhoogde ladings behandeling, efficiency en nauwkeurigheid.
2. Vervaardig een grote verscheidenheid van aandrijvingsstijlen, modelgrootte, prestatieswaaiers, het verzegelen opties, en opzettende kenmerken.
3. Standaard modelgrootte van 75mm tot 800mm in diameter.
4. Weerslag, bijna nul weerslag
5. Zelfsluitend
Veelvoudige Opties
1. De verhouding 31:1 van de toestelvermindering aan 150:1
2. Horizontaal, verticaal, of combinatie van veelvoudige assteun
3. Enige worm of dubbele worm
4. Elektrische of Hydraulische motoroptie
5. Het huisvesten: Open of Gesloten
6. Aangepaste inputconfiguraties
7. Douaneontwerpen per toepassingsvereisten
