Productdetails:
|
| Materiaal: | QT | Model: | SDE7“ |
|---|---|---|---|
| Standaardkleur: | RAL 9006 | Toestelverhouding: | 57:1 |
| Nominaal vermogentorsie: | 2000 NM | Het houden van Torsie: | 13500 NM |
| Het overhellen Torsie: | 13200 NM | Efficiency: | 40% |
| Aslading: | kN 34 | Radiale belasting: | 58 kN |
| Markeren: | 2000 NM Zonne zwenk Aandrijving,De planetarische Toestelmotor Zonne zwenkt Aandrijving,Het zonne Volgende Systeem zwenkt Aandrijving |
||

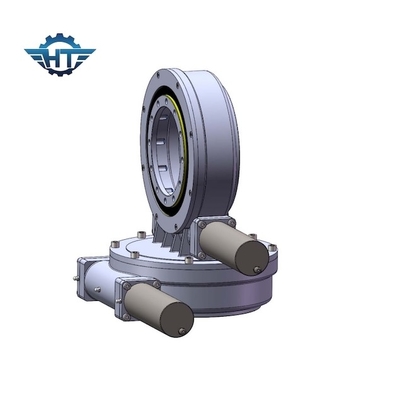

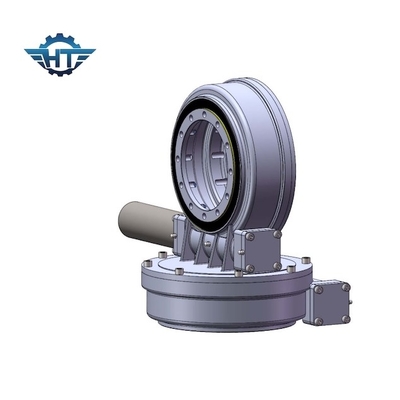

De dubbele As Zonne zwenkt Aandrijving met Planetarische Toestelmotor voor Zonne Volgend Systeem
De dubbele As Zonne zwenkt Aandrijvingsbeschrijving
Verstrekt de zwenkende aandrijving van Hangtuo een grote verhouding in één enkel geoptimaliseerd stadium van tandwieloverbrenging, voor gewicht tegenover prestaties. De lagers en de toestellen worden geassembleerd in een zelf-behoudt laag-profiel, en klaar-aan-installeren huisvesting, toelatend het product om aan alle as en radiale krachten te reageren, en resulterend het overhellen gecreeerde ogenblikken in de opwindendste toepassingen. Deze hoogst-aanpasbare producten kenmerken sterke schokweerstand, prestaties met lange levensuur, vlotte omwenteling, ook dragende bescherming, en verzegelde aandrijvingsopties. Alle technische die voordelen, met industrie-leidende kwaliteitsnormen worden gecombineerd, maken Hangtuo-tot producten de ideale kandidaten voor prestaties-kritieke, op zwaar werk berekende toepassingen.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Zwenk Aandrijving het Werk Principe
De worm wordt gedreven door de motor, die de buitenring van de zwenkende ring om drijft te roteren; de buitenringsoutput de torsie door de flens en de binnenring van de zwenkende ring in de huisvesting wordt bevestigd. De zwenkende aandrijving heeft omgekeerde zelfsluitend wegens de aandrijving van het wormtoestel met omgekeerde zelfsluitende kenmerken.
Verklarende woordenlijst van Zeer belangrijke Parameters
Het overhellen Ogenbliktorsie: De torsie is de lading met afstand tussen de positie van lading en het centrum van het zwenkende dragen wordt. vermenigvuldigd die Als qorque door lading en afstand wordt geproduceerd groter is dan de geschatte het overhellen ogenbliktorsie, zal de zwenkende aandrijving die worden ten val gebracht.
Radiale lading: Ladingsverticaal aan de as van het zwenkende dragen
Aslading: Lading parallel met de as van het zwenkende dragen
Het houden van torsie: Het is de omgekeerde torsie. Wanneer de aandrijving integendeel roteert, en de delen niet worden beschadigd, wordt het bereikte maximumkoppel genoemd holdingstorsie.
Zelfsluitend: Slechts wanneer geladen, kan de zwenkende aandrijving niet omkeren roteert en zo riep zelfsluitend.
