Productdetails:
|
| Materiaal: | QT | Model: | SDE7“ |
|---|---|---|---|
| Nominaal vermogentorsie: | 2000 NM | Het overhellen Torsie: | 13200 NM |
| Het houden van Torsie: | 13500 NM | Toestelverhouding: | 57:1 |
| Efficiency: | 40% | Standaardkleur: | RAL 9006 |
| Aslading: | kN 34 | Radiale belasting: | 58 kN |
| Markeren: | De dubbele As Zonne zwenkt Aandrijving,SDE7 zonne zwenk Aandrijving,Zonne zwenk Aandrijving met Planetarische Versnellingsbak |
||

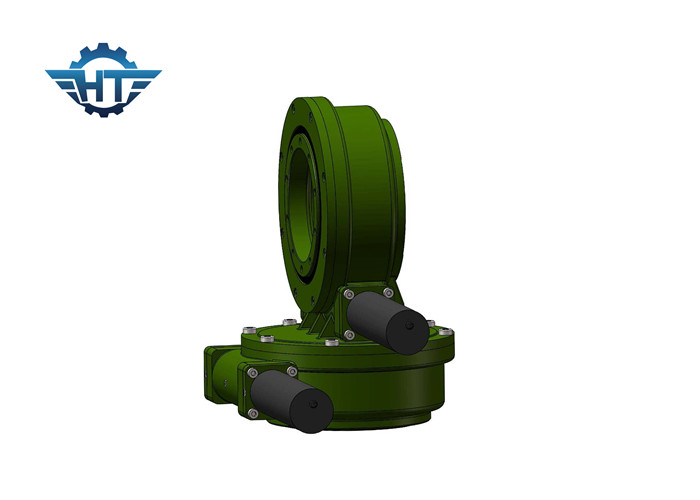

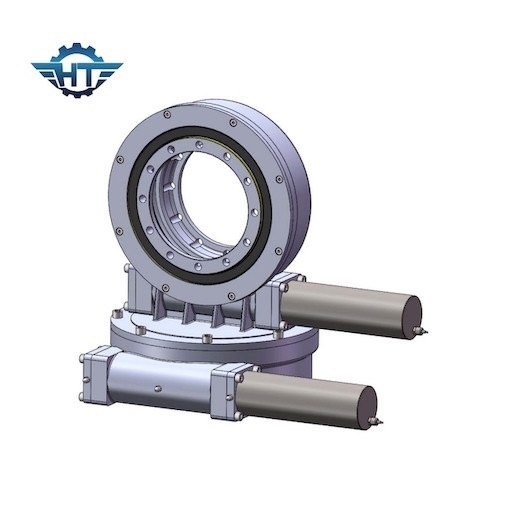

SDE7 de dubbele As Zonne zwenkt Aandrijving met Planetarische Versnellingsbak voor Zonne Volgend Systeem
De dubbele As Zonne zwenkt Aandrijvingsbeschrijving
SDE7 de dubbele as zwenkende aandrijving is perfect voor situaties die behoeftespoor naar de zon de hele tijd van zonsopgang aan zonsondergang. Het kan de energieproductiecapaciteit verbeteren. De typische toepassingen omvatten dubbele as zonnedrijvers, kan het ook van toepassing geweest in satelliet en radarschotels, machines die het bewegen van 360 graden bij beide richtingen vergen.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Eigenschappen
1. Binnen wikkelend wormaandrijving
2. Multitandcontact om hoge lading te verzekeren
3. Zelfsluitende functie
4. Kan met verschillend soort motoren worden aangepast
Verklarende woordenlijst van Zeer belangrijke Parameters
Het overhellen Ogenbliktorsie: De torsie is de lading met afstand tussen de positie van lading en het centrum van het zwenkende dragen wordt. vermenigvuldigd die Als qorque door lading en afstand wordt geproduceerd groter is dan de geschatte het overhellen ogenbliktorsie, zal de zwenkende aandrijving die worden ten val gebracht.
Radiale lading: Ladingsverticaal aan de as van het zwenkende dragen
Aslading: Lading parallel met de as van het zwenkende dragen
Het houden van torsie: Het is de omgekeerde torsie. Wanneer de aandrijving integendeel roteert, en de delen niet worden beschadigd, wordt het bereikte maximumkoppel genoemd holdingstorsie.
Zelfsluitend: Slechts wanneer geladen, kan de zwenkende aandrijving niet omkeren roteert en zo riep zelfsluitend.
Toepassing
De zwenkende aandrijving kan voor een brede waaier van toepassingen worden gebruikt. De gebieden van plaatsing strekken zich van graafwerktuigen en kranen, bovengrondse mijnbouw en windturbines uit, aan antenne. Andere gebieden van toepassing omvatten techniek en zonne volgend systeem.
