Productdetails:
|
| Toestelverhouding: | 61:1 | efficiëntie: | 40% |
|---|---|---|---|
| Type: | Gesloten huis | Toepassing: | Gekantelde Solar Trackers |
| OEM de Dienst: | - Ja, dat klopt. | Bestuurder: | zoals gevraagd |
| IP Rang: | IP66 | Kleur: | Zwart |
| Markeren: | solar tracker drive,solar slew drive |
||

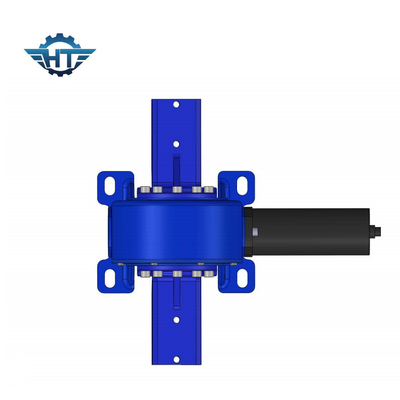

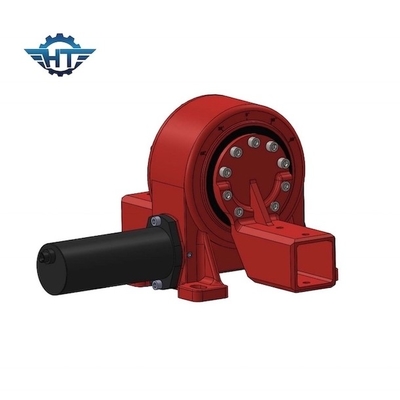

Horizontale gesloten kleine slew aandrijving bevestigd met 24VDC-motor met voor gekantelde zonne-trackers
Beschrijving van de horizontale gesloten slewdrive
Als krachtbron is de slew motor meestal een DC-planetaire versnellingsmotor of een wisselstroomversnellingsmotor of een hydraulische versnellingsmotor.Als het kerncomponent is draaiende ring aandrijving, kan de draaiende versnellingsbak gemakkelijk de axiale en radiale krachten weerstaan.
Slew aandrijving is een nieuw soort slew producten. Het bestaat uit worm, slewing ring, totaal afgesloten behuizing, elektrische of hydraulische motor.radialbelasting en titelmoment tegelijkertijd. Vergeleken met de traditionele slew producten, slew aandrijving is gemakkelijk te installeren en onderhouden, het kan ook meer ruimte besparen.bouwmachines, transportsystemen, kranen, boorplatformen, mijnbouw, militaire, baggers, pretparken, zonne-energiesystemen en andere nieuwe energiesectoren.
VE-modelprestatieparameters
| Model | Nominaal uitgangsmoment (N.m.) | Houdend koppel (kN.m) | Tiltkoppel (kN.m) | Axiële belasting (kN) | Radiële belasting (kN) | Verhouding | Efficiëntie |
Precisie (graad) |
IP | Werktemperatuur ((°C) | Zelfvergrendeling | Gewicht (kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 251 kg |
Toepassing van slewingdrive
De schuif aandrijving is een perfect product voor beweging regelen voor de toepassing die rotatie koppel sterkte vereist.
Slew Drive For Solar: het is ontworpen in rotatie van zonnepanelen en verbetert de energie-efficiëntie.
Slewing drive voor toepassing van zonne-tracking systemen omvatten zonneconcentrator Solar Dish, CPV (Concentrated Photovoltaics), CSP (Concentrated solar power), zonne parabolische trog, PV tracker
Voor windenergiecentrales: in windturbines worden schuifkrachten gebruikt om het voetstuk te draaien
Slewing Drive voor bouwmachines Toepassing: op grote schaal toegepast op gemonteerde vrachtwagenkraan, luchtwerkplatform, Dock Crane, Timber Grab
Voor de industriële markt: automatisering/assemblagelijn, robotarm
Voor satelliet: slew drive kan worden gebruikt voor ruimtecommunicatie en GPS-systemen in satellietantennen.
