Productdetails:
|
| Type: | VE zwenkende aandrijving | Materiaal: | 42CrMo of 50Mn |
|---|---|---|---|
| Garantie: | 5~10 jaar | Grootte: | 3 duim aan 25 duim |
| Type tand: | Spiraalvormige tand | Motor: | AC of DC of hydraulisch |
| Kleur: | Vereiste klant | Toepassing: | Zonnedrijver |
| Markeren: | solar slew drive,slewing drive for solar tracking system |
||

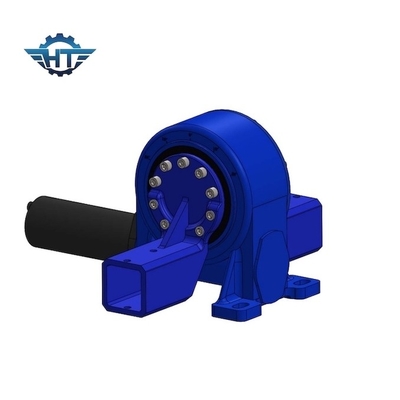

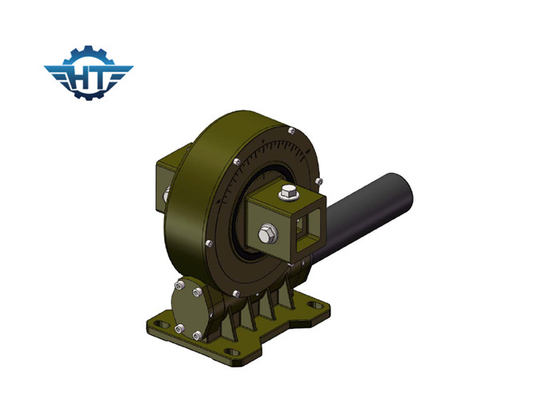

VE9 het verticale Kleine Wormtoestel zwenkt Aandrijving met 12VDC-Toestelmotor en Ingesloten Huisvesting
Kleine worm het Toestel zwenkt Aandrijvingsbeschrijving
Zwenk aandrijving is een mechanisme van de de verminderingsaandrijving van de volledig-cyclus roterend snelheid met geïntegreerde aandrijvingskrachtbron. Het wordt gebruikt als van het aandrijvingsaanhanger en mechanisme gehechtheid.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Voordelen
1. Modulariteit
wegens de hoge graad van integratie van de roterende aandrijving, moet de gebruiker niet elk stuk componenten kopen en verwerken die omhoog het roterende apparaat, maken en in zekere mate het voorbereidingsproces aan het begin van de productproductie verminderen, daardoor zeer verbeterend de arbeidsproductiviteit.
2. veiligheid
De aandrijving van het wormtoestel met omgekeerde zelfsluitende kenmerken, kan omgekeerde zelfsluitend bereiken, die slechts door de worm kan worden gedreven, en kan niet door het wormtoestel worden gedreven. Deze eigenschap staat toe de roterende aandrijving wijd in het opheffen, het luchtwerk en ander materiaal kan worden gebruikt, terwijl het verbeteren van de gastheer van wetenschappelijke en technologische inhoud, maar ook zeer de stabiliteit van de gastheer het werken en werkende veiligheidsfactor verbeteren. Zwenk aandrijving met de traditionele roterende producten, vergelijkbaar geweest met de installatie is eenvoudig, gemakkelijk om, grotendeels, sparen ruimte voor installatie te handhaven.
3. Vereenvoudig het gastheerontwerp
Vergeleken met de traditionele toestelaandrijving, kan de aandrijving van het wormtoestel vrij grote verminderingsverhouding zijn, in sommige gevallen, de gastheer kan de reductiemiddelendelen bewaren, om verwervingskosten voor klanten te drukken, maar ook verlaagt zeer het tarief van de gastheermislukking.
Toepassingen
Onze producten omvatten zwenkende aandrijving en verwante componenten, die hoofdzakelijk in enige of dubbele as zonne volgende systemen, bouwvoertuigen, havenmachines, modulaire voertuigen en kleine windenergiesystemen worden toegepast.
De zwenkende aandrijving/de reductiemiddelen worden gekozen door klant van huis en aan boord voor de zonne thermische volgende systemen van PV/CPV/CSP toe te schrijven aan de combinatie van het zwenken van ring met de schacht van de zandloperworm, die meer tandcontact, verhoogde aandrijvingstorsie en meer vlote omwenteling verstrekt. Er is verschillende grootte beschikbaar bij 3 duim aan 25 duim met meer dan 60 modellen om zowel aan regelmatige als precieze het volgen vereisten op PV, CPV, CSP en zonne thermische machts volgende gebieden te voldoen.
