Productdetails:
|
| Toestelverhouding: | 31:1 | Normale Outputtorsie: | 533 Nm |
|---|---|---|---|
| Plaats van herkomst: | Changzhou, China | Het houden van Torsie: | 7000 Nm |
| kantelmoment: | 744 Nm | Nominaal vermogentorsie: | 0,065 tpm |
| Gebruik: | Gekanteld volgsysteem voor zonne-energie | Bescherm Eigenschap: | IP66 |
| Markeren: | solar tracker drive,solar slew drive |
||

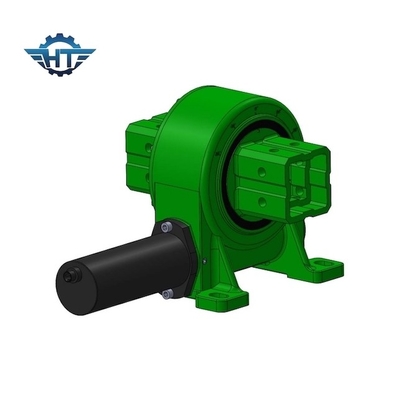

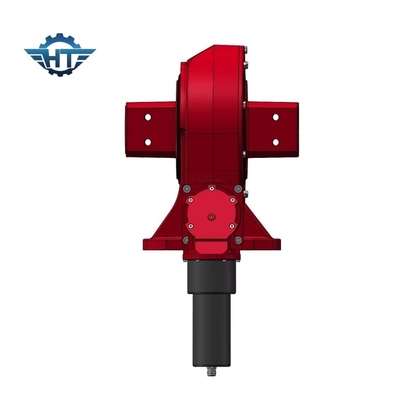

3 inch IP66 Small Slew Drive met 24VDC Planetary Gear Motor voor Tilted Solar Tracking System
Beschrijving van kleine slew aandrijving
Een slew aandrijfsysteem is een compact geconstrueerde eenheid die bestaat uit een worm, tandwiel, basis, huis, lagers en andere accessoires. Deze eenheid brengt de voordelen van een tandwiel en een worm in één eenheid.
Onze SE-aandrijvingen bieden een IP66-gecertificeerde behuizing die bijna volledige bescherming biedt tegen deeltjes uit de omgeving zoals stof, vuil, zand en zelfs water.Onze testapparatuur zorgt ervoor dat onze producten een 30-jarig veld
Levenslang.
VE-modelprestatieparameters
| Model | Nominaal uitgangsmoment (N.m.) | Houdend koppel (kN.m) | Tiltkoppel (kN.m) | Axiële belasting (kN) | Radiële belasting (kN) | Verhouding | Efficiëntie |
Precisie (graad) |
IP | Werktemperatuur ((°C) | Zelfvergrendeling | Gewicht (kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 251 kg |
Verschillende motoren (220VAC, 380VAC, 12VDC, 24VDC, 48VDC, servomotoren en stappenmotoren) kunnen worden ontworpen op basis van de eisen van de klant.
DC-motor
1. Neem een dubbele dragende structuur voor de uitgangsas aan, zodat het maximale koppel van de versnellingsbak sterk wordt verhoogd.
2Het zonnewiel en het planetaire wiel zijn verbonden door een spline die het maximale koppel van de versnellingsbak verhoogt en de levensduur verlengt.
3We gebruiken een spiraalvormige versnelling op de invoerfase, waardoor het geluid laag is en het goed draait bij hoge snelheid.De binnenste versnellingsring is gescheiden zodat we meer verhouding kunnen maken en het ontwerp is flexibel.De versnellingsbak en de motor worden door middel van een naad bevestiging met schroef in de as geplaatst, waardoor de matching precisie wordt verhoogd en het geluid wordt verminderd.
4We gebruiken een rolspeldhouder in het planetary wheel.We gebruiken rollspeld slijpen in plaats van schuifslijpen, zodat de levensduur van de versnellingsbak is veel langer.
5. dubbele dragerstructuur; interne slijpwerk op de binnenste boor van planetary gears waardoor de binnenste boor rondheid minder dan 0,003 mm; door rollen in plaats van glijden;HRC60 Precisie schrapen van het tandwieloppervlakDe toepassing van al deze technologieën zorgt voor een zeer stille en stabiele werking en een lange levensduur van meer dan 10000 uur.www
