Productdetails:
|
| Type: | VE5 zwenkende Aandrijving | Materiaal: | 42CRMN of 50Mn |
|---|---|---|---|
| Toepassing: | Geconcentreerde Zonnedrijvers | Garantie: | 10 jaar |
| Kleur: | Vereiste klant | Grootte: | 3 duim - 25 Duim |
| Motor: | 24VDC | Eigenschap: | Met lange levensuur |
| Markeren: | solar slew drive,slewing drive for solar tracking system |
||

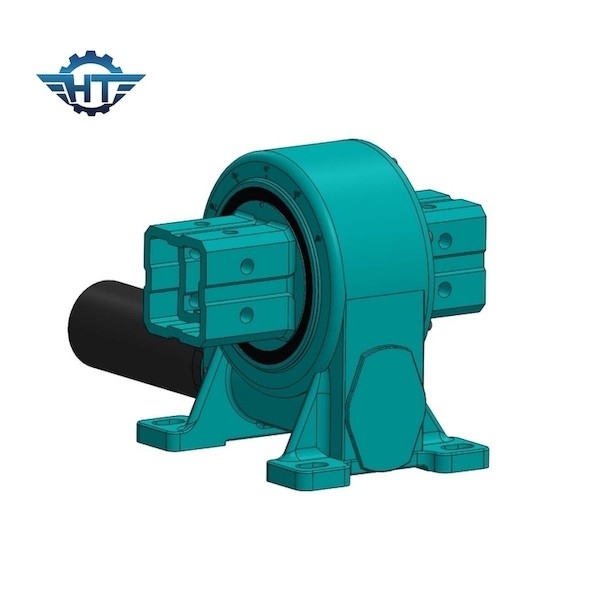

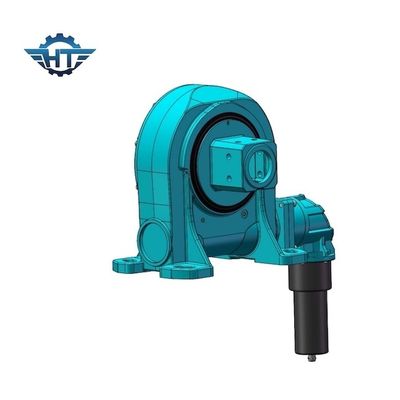

De enige Kleine As Zonnedrijver zwenkt Aandrijving voor Geconcentreerde Zonnedrijvers
Klein zwenk Aandrijvingsbeschrijving
Een Slew Aandrijving, algemeen als wormaandrijving of zwenkende lagers wordt verwezen, is volledig, klaar om systeem te installeren dat uit toestel of zwenkend ringslager, worm, basis, en volledig ingesloten huisvesting die bestaat. Het kan met hydraulische of elektrische motoren, planetarische versnellingsbakken worden aangepast.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Eigenschappen
1. Roteer van 0~180°
2. Sluit links of rechts een drijfmotor aan de kant aan
3. Het vet was gevuld vóór fabriek
4. Eenvoudige installatie
5. Rationeel ruimtegebruik
6. Het toestel is zelfsluitend; daarom is een rem niet noodzakelijk
7. Gemakkelijke en vloeiende methode om te beginnen en op te houden
8. Hoge backholding torsie, geschikt voor verticale installatie
9. Laag onderhoud
Toepassingen
Het Photovoltaic krachtcentrale volgen omvat vlakke enig-asaaneenschakeling, schuine enig-asaaneenschakeling, schuine enig-as, en twee-as volgend systeem.
1. Vlakke enige asaaneenschakeling
Geschikt voor breedten onder 30 graden en gemalen hellingen minder dan 12 graden.
2. Schuine enige asaaneenschakeling
Geschikt voor middel aan hoge breedten, moet de grond ongeveer vlak zijn.
3. Schuine enig-aseenheid
Geschikt voor middel aan hoge breedten.
4. Dubbele as
Geschikt voor om het even welke breedten.
