Productdetails:
|
| Toestelverhouding: | 31:1~150:1 | As: | Verticale Enige As |
|---|---|---|---|
| Plaats van herkomst: | Changzhou, China | Structuur: | Worm en uitrusting |
| Levensduur: | 30 jaar | Kleur: | RAL9006 |
| Gebruik: | Zonnevolgers | Bescherm Eigenschap: | IP66 |
| Markeren: | solar tracker drive,slewing drive for solar tracking system |
||

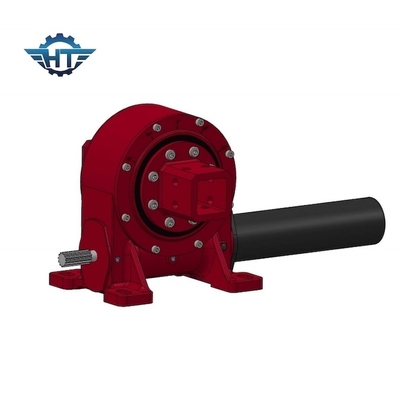

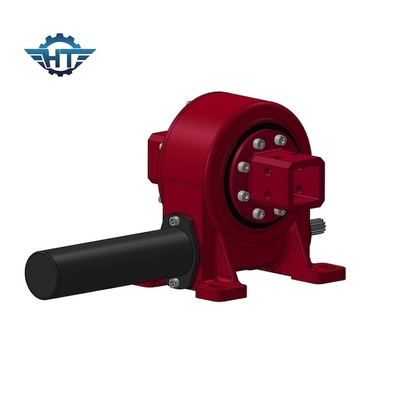

Hourglass Worm Gear Slew Drive voor zonne-tracker met 24VDC Planetary Gear Motor
Beschrijving van de worm gear slew drive
SE is een kritische component in zowel een eenassige zonne-aansporingsinstallatie als een tweeassige zonne-aansporingsinstallatie.windenergie enz..
Een enkelassige tracker oriënteert de fotovoltaïsche modules langs één rotatieas en beweegt horizontaal van oost naar west naarmate de zon beweegt.Het verplaatsen van deze PV-modules vereist dat de reducer zowel lasthoudend als draaiend koppel aanbiedt, iets wat alleen een zeer gespecialiseerde draaiende aandrijving kan biedenDe tracker wordt aangedreven door draaiende aandrijvingen die een groter aantal tanden op de toonhoogte van de tandwielring betrekken en die de maximale sterkte, duurzaamheid en prestaties bieden.Dit zorgt ervoor dat de tracker de langst mogelijke levensduur heeft met de minste uitvaltijd of onderhoudskosten..
De twee-assige tracker draait van zijde naar zijde en omhoog en omlaag, waardoor de beweging van de zon nog nauwkeuriger kan worden gevolgd. Deze draaiende aandrijvingen zorgen voor een hogere energieopbrengst dan eenassige systemen.Aangezien zij twee vrijheidsgraden gebruiken, is het gebruik van sterke en krachtige draaibanden nog belangrijker voor een betrouwbare en continue functionaliteit in het veld.
VE-modelprestatieparameters
| Model | Nominaal uitgangsmoment (N.m.) | Houdend koppel (kN.m) | Tiltkoppel (kN.m) | Axiële belasting (kN) | Radiële belasting (kN) | Verhouding | Efficiëntie |
Precisie (graad) |
IP | Werktemperatuur ((°C) | Zelfvergrendeling | Gewicht (kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 251 kg |
Voordelen
1Rotatie 360 graden.
2. rijdende motor aangesloten op de linker- of rechterzijde
3. Tijdens de installatie is het niet nodig de tandwielruimte aan te passen; deze is reeds door de fabrikant vóór de fabriek ingesteld
4Het vet was al gevuld voor de fabriek.
4Eenvoudige installatie en weinig onderhoud
5. Rationeel ruimtegebruik
6De versnelling is zelfvergrendelend; een rem is daarom niet nodig.
7Eenvoudige en vloeiende methode om te starten en te stoppen
8. Hoog kantelmoment, geschikt voor horizontale installatie
