Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | VE9“ |
|---|---|---|---|
| TOESTELverhouding: | 61:1 | Geschatte torsie: | 4300 NM |
| Het houden van Torsie: | 27200 Nm | Het overhellen Torsie: | 16000 NM |
| Efficiency: | 40% | Output: | Flens |
| Markeren: | solar tracker drive,solar slew drive |
||

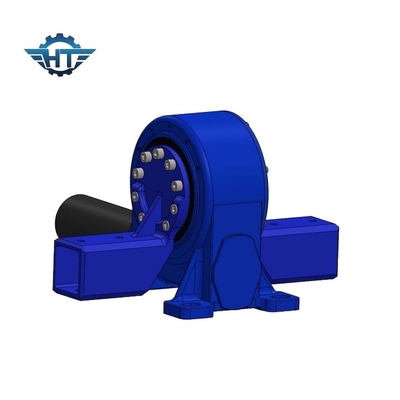

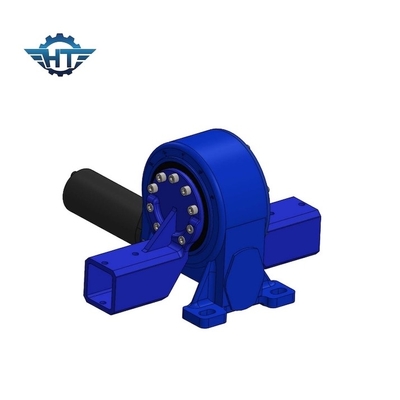

Het ingesloten Wormtoestel zwenkt Aandrijving met Squre-Buisoutput voor Zonne Volgend Systeem
Het wormtoestel zwenkt Aandrijvingsbeschrijving
De zwenkende roterende modules van de aandrijving zijn compacte rotatiedieeenheden in een gietijzerhuisvesting worden geïntegreerd die een draaiende ring met een toestel bevat. Het toestel roteert de draaiende ring met grote precisie en staat voor vlotte omwenteling en maximuminspanning toe. De verticale type zwenkende aandrijving biedt verticale steun en een volledig-ingesloten aandrijving in één krachtige eenheid aan. Het is onderdelen van een de essentiële machinestransmissie.
Wij worden vervaardigd gebaseerd op de norm die in het ISO9001-systeem wordt vereist. Wij gingen Ce-ook certificatie over. Zwenk aandrijving heeft een lange levensduur en het wordt ontworpen 30 jaar gebieds gebruikend het levenstijd.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Voordelen
1. Hoge backholding torsie
2. Binnen wikkelend wormaandrijving
3. Multitandcontact om hoge lading te verzekeren
4. Zelfsluitende functie
5. Flensoutput
