Productdetails:
|
| Model: | VE9 | Zelf-slot: | Ja |
|---|---|---|---|
| Certificaat: | ISO9001, CE | Garantie: | 5~10 Jaar |
| Materiaal: | 50Mn, 42CrMo | Toepassing: | Open Gebieds Zonnedrijvers |
| Kleur: | zoals gevraagd | Nauwkeurigheid: | ≤0.1 |
| Markeren: | ISO9001 verticale Zwenkende Aandrijving,De antierrosion-Wormaandrijving zwenkt Ring,ISO9001 zwenkende ringsaandrijving |
||

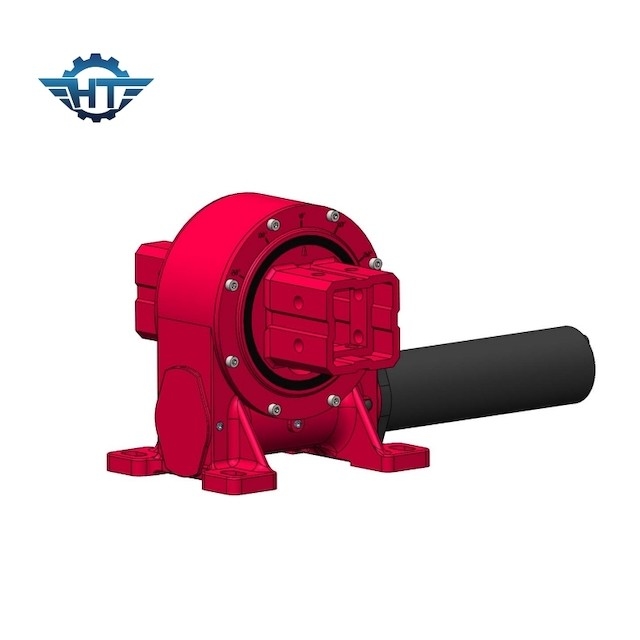

9 de duim kiest Zwenkend Wormtoestel, Antierrosion-Deklaag voor Open Gebieds Zonnedrijvers uit
De enige Beschrijving van de As Zwenkende Aandrijving
De enige as zwenkende die aandrijving is een mechanisme van de verminderingstransmissie met een drijfkrachtbron wordt geïntegreerd. De omwenteling kan in één enkele as, of in veelvoudige assen samen zijn. Het is een mechanisme voor algemeen gebruik van de verminderingstransmissie dat de functies van omwenteling, vertraging, en het hebben van een eenvoudige structuur en een geschikt vervaardiging en een onderhoud tegelijkertijd integreert.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Toepassingen
Vlak enig as volgend systeem
Het vlakke enig-as volgende systeem is het wijdst gebruikte volgende systeem op de markt, die in het NS-As vlakke enig-as volgende systeem (namelijk is de omwentelingsas geïnstalleerd in de noord-zuid richting) en het EW-As vlakke enig-as volgende systeem (d.w.z. de omwentelingsas) kan worden onderverdeeld. geïnstalleerd in de oost-west richting). Onder hen, is het NS-As vlakke enig-as volgende systeem het wijdst gebruikt.
Voor het NS-As horizontale enig-as volgende systeem, om aan gebieden met hogere breedten aan te passen, is een vlak enig-as volgend systeem met een neigingshoek ontwikkeld.
