Productdetails:
|
| Model: | 9 duim | Toestelverhouding: | 61:1 |
|---|---|---|---|
| toepassing: | Enig Zonne Volgend Systeem | Plaats van herkomst: | Changzhou, China |
| Bestuurder: | Gelijkstroom-Motor | Installatie: | Verticaal |
| Kleur: | Zoals Gevraagd | Weerslag: | ＜0,03 ° |
| Markeren: | slewing drive for solar tracking system,solar tracker drive |
||

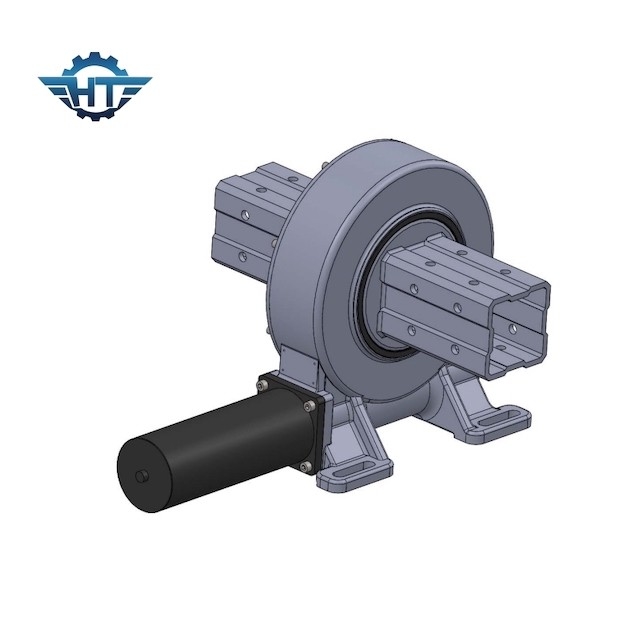

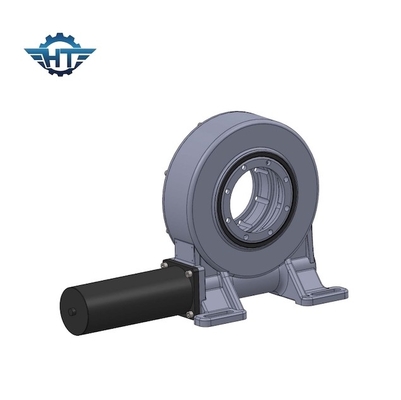

Verticale Opgezette Kleine Wormversnellingsbak voor Enig Zonne Volgend Systeem
De kleine Beschrijving van de Wormversnellingsbak
De zwenkende aandrijving is een compact die ontwerp in de schaal zonneindustrie wordt toegepast. Het kan ook in mobiele toepassingen, met inbegrip van mensenliften, opheffende kranen en het bedekken machines, industriële satelliet, robot worden toegepast, enz. Wij bieden een uitgebreide waaier van aan zwenken aandrijving om aan de specificaties en de behoeften van onze klanten te voldoen. Ons zwenk aandrijving leveren op veiligheid, betrouwbaarheid en beschikbaarheid.
Het toestel en de worm zijn contact in een voorwaarde van dichtbij perfect netwerk. Dit zal op zijn beurt toestaat voor een hoogst efficiënte overdracht van stuwende kracht, eenvormige ladingsdistributie en een zeer indrukwekkend niveau van het plaatsen nauwkeurigheid in het zwenken van aandrijving.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Voordelen
1. Omwenteling 360 graden
2. Verbinding van een drijfmotor van de links of rechts kant,
3. Tijdens installatie, is het niet noodzakelijk om de tandwieloverbrengingsontruiming aan te passen; dit is reeds plaatste door de producent vóór fabriek
4. Eenvoudige installatie en laag onderhoud
5. Rationeel ruimtegebruik
6. Het toestel is zelfsluitend; daarom is een rem niet noodzakelijk
7. Gemakkelijke en vloeiende methode om te beginnen en op te houden
8. Hoge nauwkeurigheid
