Productdetails:
|
| Materiaal: | QT | Model: | SDE3“ |
|---|---|---|---|
| Toestelverhouding: | 31:1 | Nominaal vermogentorsie: | 600 NM |
| Het houden van Torsie: | 5800 Nm | Het overhellen Torsie: | 1800 NM |
| Efficiency: | 40% | Standaardkleur: | RAL 9006 |
| Markeren: | solar slew drive,slewing drive for solar tracking system |
||

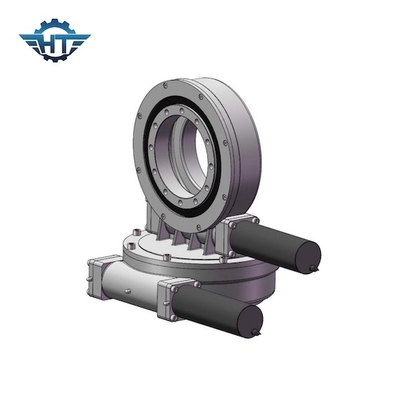

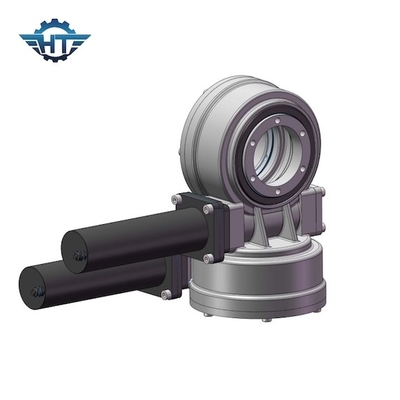

Het Toestel die van de zandloperworm Ring Bearing For Curved Mirrors Parabolische Csp zwenken
Wormtoestel die Ring Bearing-Beschrijving zwenken
De zwenkende aandrijving is een perfect product van de motiecontrole voor de toepassing die rotatietorsiesterkte, met lage snelheid en goede nauwkeurigheid vereist.
Zwenk aandrijving voor zonne: het wordt ontworpen in zonne photovoltaic paneelomwenteling en verbetert de efficiency van de machtsgeneratie. De geconcentreerde zonnebevoegdheden omvatten zonneconcentrator zonneschotel, CPV (Geconcentreerde Photovoltaics), CSP (Geconcentreerde zonnemacht), zonne parabolische trog, PV drijver (enige as & dubbele as zonne het volgen oplossingen). Voor windgenerators: De zwenkende aandrijving wordt gebruikt om het voetstuk in windturbines te roteren. Voor de Toepassing van Bouwmachines: wijd toegepast op opgezette vrachtwagenkraan, lucht werkend platform, kranen, houtgreep. Voor de Industriemarkt: Automatisering en CNC lopende band, robotachtig wapen. Voor Satelliet: ruimtemededelingen en globale plaatsende systemen in satellietschotel.
De Modelslewing drive performance Parameters van SDE
|
SDE Modelperformance parameters |
||||||||||||
|
Model |
Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) |
Aslading (kN) |
Radiale Lading (kN) |
Verhouding |
Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend |
Gewicht (kg) |
|
3“ |
600 |
1.5 |
5.8 |
10 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
25kg |
|
5“ |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
34kg |
|
7“ |
2000 |
7.5 |
13.2 |
34 |
58 |
57:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
56kg |
|
9“ |
4300 |
16 |
27.2 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
92kg |
|
12“ |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
160kg |
|
14“ |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
224kg |
|
17“ |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
320kg |
|
21“ |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
492kg |
|
25“ |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Ja |
705kg |
Toepassing in Parabolische CSP
De zwenkende aandrijving is een perfect roterend deel voor de parabolische trog van CSP. Een parabolische trog past zon-volgende gebogen spiegels (genoemd toe parabolische troggen) om de de efficiency van de zon energie en bijgevolg van hitteproductie te maximaliseren. De stralen van de zon worden gevangen en die op een ontvangerspijp met een vloeistof wordt gevuld van de hitteoverdracht (weerspiegeld water of thermische olie) die in het centrale punt van de troggen wordt gevestigd.
