Productdetails:
|
| Model: | SE3 | Type: | Worm en uitrusting |
|---|---|---|---|
| Kleur: | zoals gevraagd | Toestelverhouding: | 31:1 |
| OEM: | Beschikbaar | Materiaal: | QT en 42CRMO |
| Certificaat: | ISO9001, CE | Het schilderen: | Beschikbaar |
| Markeren: | SE3 de Aandrijving van het wormtoestel,De Aandrijvingspv van het wormtoestel Systeem,SE3 de wormaandrijving zwenkt ring |
||

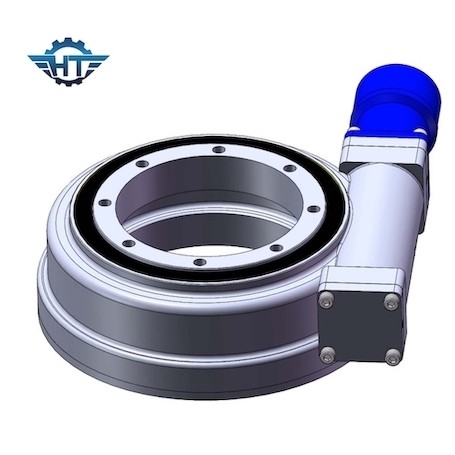

SE3 het Toestelaandrijving van de zandloperworm voor PV Volgend het Zonnepaneelsysteem van de Machtszon
Zwenkende de Aandrijvingsbeschrijving van het wormtoestel
Aangezien de technologie heeft verbeterd, gebruikt meer zwenkende aandrijving de technologie van de zandloperworm, waarin de worm wordt gevormd om meer tanden in het toestel in dienst te nemen, dus imporved de torsie en de weerslag verminderde.
Deze verhoogde tandovereenkomst resulteert in grotere sterkte, efficiency en duurzaamheid. De zwenkende aandrijving gebruikt standaardwormtechnologie waarin de worm op horizontaal, de snelheidsverhouding van de schacht van het verband tussen het aantal draden op de worm en het aantal tanden in het wormtoestel afhangt.
Hoe te om de zwenkende aandrijving te installeren?
1. Maak de opzettende structuur, b.v. van lassen, het galvaniseren, residu's, vuil, enz. schoon
2. Hef op zwenken aandrijving met oogbouten.
3. Zwenk aandrijving zal in leeggemaakte voorwaarde worden opgezet.
4. De volgende procedure zal worden gevolgd om afwijkingen tussen bout het aanhalen krachten te vermijden.
5. Pas de vloeistof van het draadslot op draden toe.
6. Leg de vloeistof van het draadslot op draadhiaat volledig verzoekend montage om delen.
7. Laad kruiselings de bouten voor. Zie het algemene patroon in schets hieronder van hoe de bouten kruiselings torsie in opeenvolging worden. Begin met of binnen of buitenring. Doe kruiselings het torqueing van alle bouten aan 30% van het aanhalen van torsie. Dan herhaal kruiselings torsie aan 80% van het aanhalen van torsie. Tot slot kruiselings torsie aan 100% van de het aanhalen torsie.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja |
204 |
Toepassingen
Er zijn vele toepassingen waar een roterende aandrijving kan worden gebruikt, primair omdat het voor toepassingen passend is die lading vereisen om macht en rotatietorsie te handhaven.
De zwenkende aandrijving wordt wijd gebruikt in ruimtevaartgebied, zonnemachtssystemen, windturbines, het satelliet uitzenden systeem, en techniekmachines zoals vrachtwagenkranen, en mensenliften, enz. Onlangs jaren, is het prosperously gebruikt in photovoltaic systemen van de machtsgeneratie, speciaal voertuig, op zwaar werk berekende vlak-paneelvrachtwagen, containerkranen, vrachtwagen opgezette kraan, automobiele kraan en luchtvoertuigen, kranen, brugkranen, kleine windenergieposten, ruimtemededelingen, satellietontvanger, enz.
