Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Wormwielspeling: | 0,1 Graden |
|---|---|---|---|
| Toestelverhouding: | 57:1 | Nominaal vermogentorsie: | 5060 Nm |
| Het houden van Torsie: | kNm 40 | Het overhellen Torsie: | 5 kNm |
| Standaardkleur: | RAL 9006 | Ladingsgewicht: | 200~800 Kg |
| Markeren: | toestel Klein inschakelen zwenkt Aandrijving,de hoge backholding Zonnedrijver zwenkt Aandrijving,het toestel die worm inschakelen zwenkt aandrijving |
||

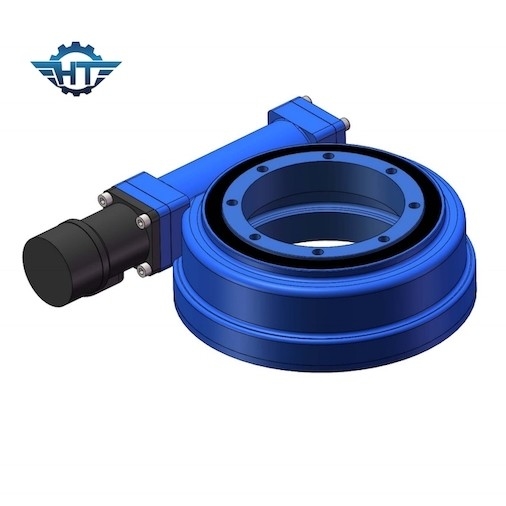

Horizontale SE7 Ingesloten Huisvestings Zwenkende Aandrijving voor de Enige Drijver van de As Zonne Zonnezon
De ingesloten Beschrijving van de Huisvestings Zwenkende Aandrijving
Van het de wormtoestel van Hangtuo kwam de zwenkende aandrijving met het goede het wikkelen worm en toestel inschakelen en multitandcontact voor dat de zwenkende aandrijving met hoge backholding torsie maakt om de veiligheid van het zonne het volgen systeem te verbeteren. Het is zelfsluitend en kan maximum ±65 ° roteren. Als meer groter gamma vereiste, kan het worden aangepast.
De aangepaste Diensten
1. Speciaal die ontwerp op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende die kleuren zijn beschikbaar op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Toepassingen
Hoe het zwenken drijft de werken in het enige as zonne volgende systeem?
Nemend de oost-west horizontale enig-asdrijver als voorbeeld, wordt het principe van het horizontale enig-as volgen verklaard. De omwentelingsas van het zonne volgende systeem wordt geschikt in de noord-zuid richting. Dan, volgens de verandering van de het azimuthoek van de zon, worden de photovoltaic modules geroteerd rond de as van omwenteling, en de richtlijn van de modules op de drijver wordt aangepast volgens de graad die van zonlichtopwinding, de hoek tussen normaal van de photovoltaic modules en het directe zonlicht verminderen, en de zonnestraling op de oppervlakte van de module verhogen. , wat de machtsgeneratie kan effectief verhogen. De machtsgeneratie van het vlakke enig-as volgende systeem kan met 10% aan 25% op de meeste gebieden worden verhoogd. De machtsgeneratie van oost-west vlakke éénassig kan met 25% op lage breedtegebieden stijgen, die het beste aanpassingsgebied is.
