Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Zwenkend Apparaat: | VE9 |
|---|---|---|---|
| Toestelverhouding: | 61:1 | Het houden van Torsie: | 80000 NM |
| Het overhellen Torsie: | 16000 NM | Nominaal vermogentorsie: | 8784 NM |
| Vervoerpakket: | triplex en pallet | Standaardkleur: | RAL 9006 |
| Markeren: | VE9 zonne Klein zwenkt Aandrijving,De horizontale Kleine Aaneenschakeling zwenkt Aandrijving,42CrMo VE9 zonne zwenken aandrijving |
||

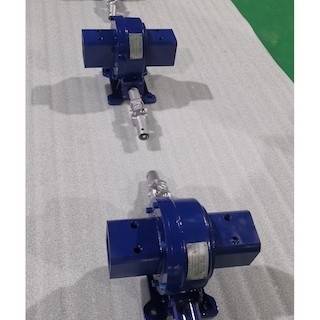

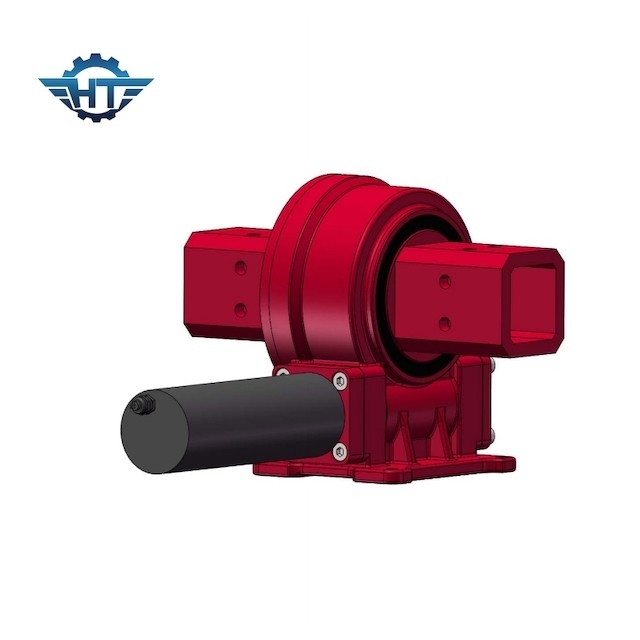

VE9 zonne Zwenkende Aandrijving voor Zonne Volgende Systemen van de Aaneenschakelings de Horizontale Enige As
Zwenkende de Aandrijvingsbeschrijving van de aaneenschakelings Enige As
Roteert de zwenkende aandrijving van de verbindings enig-as rond één as en maakt het volgende systeem van zich east-to-west en terug naar huis bij nacht bewegen. Deze producten zijn het gemakkelijkst te installeren, en het meest meestal gebruikt. VE biedt verticale steun en een volledig-ingesloten aandrijving IP66 in één krachtige eenheid aan.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Onderhoud
Het zwenkende aandrijvingsapparaat is een element van de krachttransmissie dat relatieve zwenkende motie tussen het hogere lichaam en het lagere lichaam uitvoert, en gebruikt om de massa van het hogere lichaam te steunen en de werkende lading te dragen. De motor wordt gebruikt als drijfmethode. Wanneer de roterende motor roteert, wordt de planetarische doos van de toestelvermindering gedreven door de motor, en dan wordt de outputschacht van de roterende aandrijving gedreven, zodat het roterende aandrijvingsapparaat kan worden geroteerd.
De goede prestaties van de roterende structuurcomponenten zijn de basiswaarborg van de algemene flexibiliteit, zodat is het smeringswerk essentieel.
Volgens verschillende toepassingen, is de cyclus van het toevoegen van vet ook verschillend. Voor photovoltaic toepassingen, is de cyclus van het inspuiten van of het vervangen van vet vijf jaar. Voor de toepassingen van bouwmachines, omdat zijn het werk snelheid en frequentie veel hoger zijn dan die van photovoltaic toepassingen, moet het vet elk jaar worden toegevoegd of worden vervangen of zelfs om de zes maanden.
Onder speciale arbeidsvoorwaarden, zoals de keerkringen, hoge vochtigheid, stof, en groot temperatuurverschil, tijdens ononderbroken verrichting, zou de smeringscyclus moeten worden verkort, en één of ander nieuw vet moet before and after de machine worden toegevoegd ophoudt lange tijd lopend. Vul het toevoerkanaal met vet tot het uit de verzegelende band sijpelt.
