Productdetails:
|
| Type: | Wormwielmechanisme | Materiaal: | 42CrMo of 50Mn |
|---|---|---|---|
| Toepassing: | Fresnel concentreerde Zonnepost | Garantie: | 10 jaar |
| Kleur: | Zilveren Grijs | Garantieperiode: | 10 jaar |
| MOTOR: | 24V gelijkstroom | Vervoer: | door de lucht, drukt het overzees, spoorweg, uit |
| Markeren: | Het wikkelen van de Zwenkende Aandrijving van het Wormtoestel,Zwenkende Aandrijvingsversnellingsbak 5“,Fresnel Geconcentreerde Worm Zwenkende Aandrijving |
||

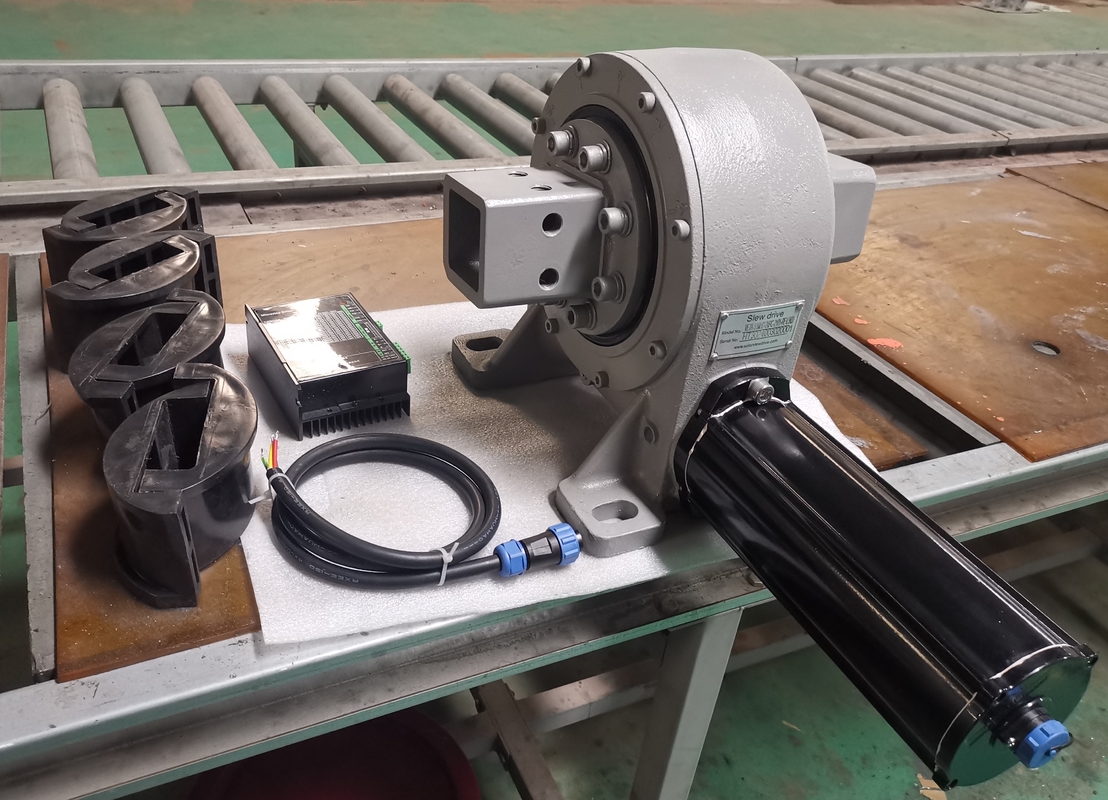

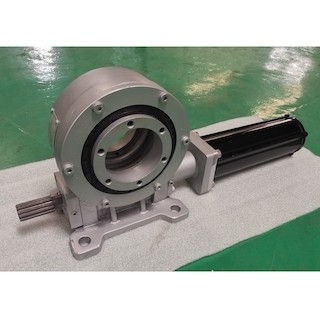

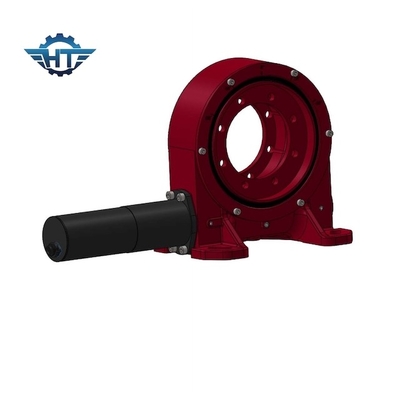

VE7 enige het Toestel Zwenkende Lagers van de Asworm met Nema23 voor Zonne Volgende Systemen
Zwenkende de Lagersbeschrijving van het wormtoestel
Fresnel concentreerde zonnekrachtcentrale is een soort het zonne volgende systeem van CSP. Het het werk principe is gelijkaardig aan trogtype fotothermische machtsgeneratie, behalve dat wordt de Fresnel structuurcondensator gebruikt in plaats van de spiegel. Dit maakt het vrij goedkoop, maar de efficiency wordt navenant verminderd.
Omdat zulk een systeem slechts een paar keer van zich het concentreren heeft, is de kwaliteit van de verwarmde waterdamp niet hoog, zodat de jaarlijkse efficiency van de machtsgeneratie van het gehele systeem slechts over 10% kan bereiken; maar wegens de eenvoudige structuur van het systeem en het directe gebruik van hitte-overbrengend middel om stoom, zijn bouw en onderhoudskosten te produceren zijn ook vrij laag.
Wikkelend Wormtoestel zwenk Aandrijvingseigenschappen
1. Roteer 360°
2. Sluit links of rechts een drijfmotor aan de kant aan
3. Het vet was gevuld vóór fabriek
4. Eenvoudige installatie en rationeel ruimtegebruik
5. Zelfsluitend wormtoestel
6. Gemakkelijke en vloeiende methode om te beginnen en op te houden
7. Hoge backholding torsie, geschikt voor verticale installatie
8. Laag onderhoud
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Toepassingen
Parabolische Collector die Zonneelektrische centrale concentreren
Keurt noord-zuid horizontaal asontwerp goed, verbeter effectief de aanwinsten van de collectorhitte. Ontwerp van de Ultralimit kan het mechanische structuur, collector windsnelheid ≤ 7m/s bereiken, het volgen is de precisie 0.1°; De snelheid van de windvlaagwind in om het even welke staat ≤ 20m/s, collector is niet beschadigd. Het einde die staat, onderaan windsnelheid ≤ beschermen 32m/s, collector is niet beschadigd.
