Productdetails:
|
| Type: | Enkele omhullende wormwiel | Materiaal: | QT |
|---|---|---|---|
| Het gebiedsleven: | 30 jaar | Toepassing: | Horizontaal Enig Volgend Systeem |
| Kleur: | Zoals gevraagd | Grootte: | 3 inch tot 25 inch |
| Motor: | 24V/12V/48V | Eigenschap: | Lange levensduur en zelfsluitend |
| Markeren: | Het dubbele Wikkelende wormtoestel zwenkt aandrijving,Het horizontale Wormtoestel zwenkt Aandrijving,Het enige Volgende Systeem zwenkt Aandrijving |
||

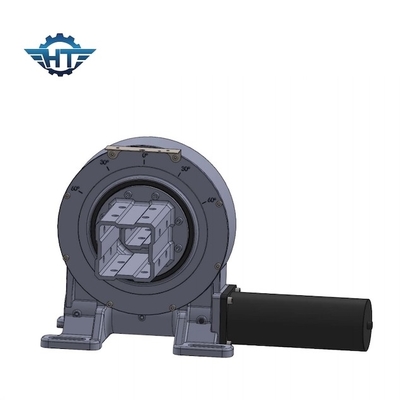

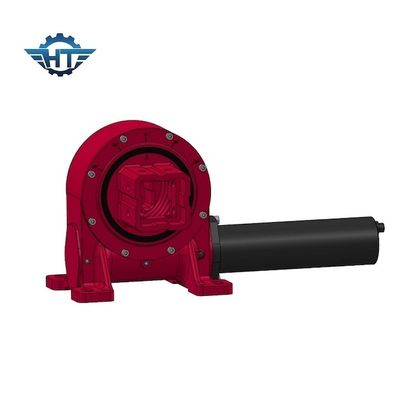

Het dubbele het Wikkelen Ontwerp van het Wormtoestel zwenkt Aandrijving voor Horizontaal Enig Volgend Systeem
Dubbele Wikkelende Worm Zwenkende Aandrijving
Een Slew Aandrijving, algemeen als wormaandrijving wordt verwezen, is volledig, klaar om systeem te installeren dat uit toestel, worm, basis, hoogste plaat en volledig ingesloten huisvesting die bestaat. Het kan met de hydraulische of elektrische motoren van 12V/24V/48V, planetarische versnellingsbakken worden aangepast.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Eigenschappen
Omwenteling 360 graden
Verbinding van een drijfmotor van de links of rechts kant
Tijdens installatie, is het niet noodzakelijk om de tandwieloverbrengingsontruiming aan te passen
Het vet was gevuld vóór fabriek
Eenvoudige installatie en laag onderhoud
Rationeel ruimtegebruik
Het toestel is zelfsluitend; daarom is een rem niet noodzakelijk
Gemakkelijke en vloeiende methode om te beginnen en op te houden
Hoge het overhellen torsie, geschikt voor horizontale installatie
