Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | VE7“ |
|---|---|---|---|
| Toestelverhouding: | 57:1 | Nominaal vermogentorsie: | 1750Nm |
| Het houden van Torsie: | 13200Nm | kantelmoment: | 7000Nm |
| Efficiency: | 40% | Standaardkleur: | RAL 9006 |
| Markeren: | De verticaal zwenkt de Wormversnellingsbak van de Aandrijvingsenvelop,De verticaal zwenkt Aandrijving voor Zon het Volgen,VE7 verticale Zonne zwenkt Aandrijving |
||

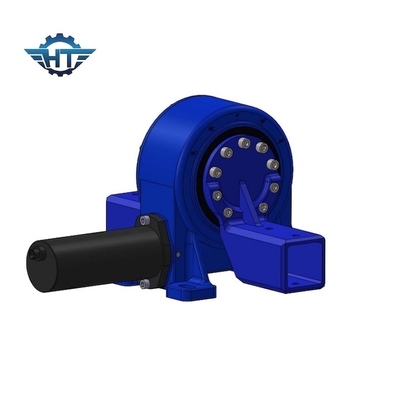

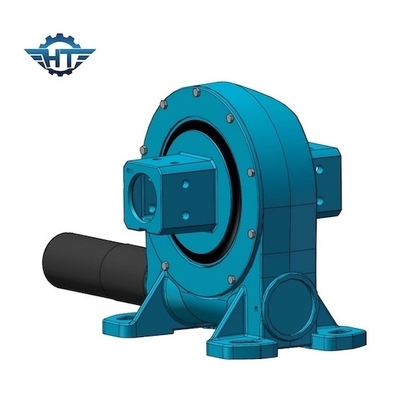

VE7 de verticaal zwenkt Aandrijving, de Versnellingsbak van de Envelopworm voor Zon Volgende Systemen
Het Toestel van de envelopworm zwenkt Aandrijvingsbeschrijving
De zwenkende aandrijving heeft omgekeerde zelfsluitende eigenschap wegens de aandrijving van het wormtoestel met omgekeerde zelfsluitende kenmerken. Deze eigenschap verbetert zeer de stabiliteit van van de gastheer het werken en veiligheid factor. Vergeleken bij de traditionele zwenkende producten, is de zwenkende aandrijvingsversnellingsbak gemakkelijk te installeren, gemakkelijk te handhaven, en bespaart aanzienlijke installatieplaats. De voordelen zijn als volgt:
1. Hoge backholding torsie om de veiligheid van het zonne het volgen systeem te verbeteren
2. 360 graad roterende waaier
3. Binnen wikkelend wormaandrijving
4. Multitandcontact om hoge lading te verzekeren
5. Zelfsluitende functie
Technisch Blad van VE Modelslewing drive
| Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Zelfsluitend | Gewicht (kg) |
| 3“ | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Ja | 12 |
| 5“ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Ja | 18 |
| 7“ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Ja | 32 |
| 8“ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Ja | 28 |
| 9“ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Ja | 52 |
| 12“ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Ja | 65 |
| 14“ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Ja | 88 |
| 17“ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Ja | 135 |
| 21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Ja | 192 |
| 25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Ja | 251 |
De aangepaste Diensten
1. Speciaal die ontwerp op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende kleuren zijn beschikbaar die op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
Verklarende woordenlijst van Zeer belangrijke Paramaters
Het overhellen Ogenbliktorsie: Deze die torsie is de ernstlading met afstand tussen de positie van lading en het centrum van het zwenkende dragen wordt vermenigvuldigd. Als de daadwerkelijke torsie groter is dan de geschatte het overhellen ogenbliktorsie, zal de zwenkende aandrijving worden ten val gebracht.
Radiale lading: De ladingsverticaal aan de as van het zwenkende dragen
Aslading: De lading parallel met de as van het zwenkende dragen
Het houden van torsie: Het is de omgekeerde torsie. Wanneer de aandrijving integendeel roteert, en de delen niet worden beschadigd, wordt het bereikte maximumkoppel genoemd holdingstorsie, wordt het ook gezien zoals gebroken torsie.
Zelfsluitend: Slechts wanneer er lading is, kan de zwenkende aandrijving niet omkeren roteert en zo riep zelfsluitend.
