| Brand Name: | HangTuo |
| Model Number: | SDE7" |
| MOQ: | 1 stuk |
| Prijs: | USD 280~504 / pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L/C, T/T, Western Union |

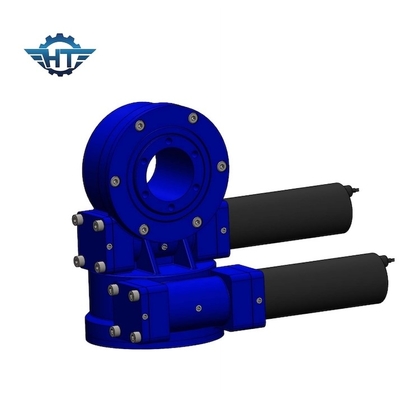

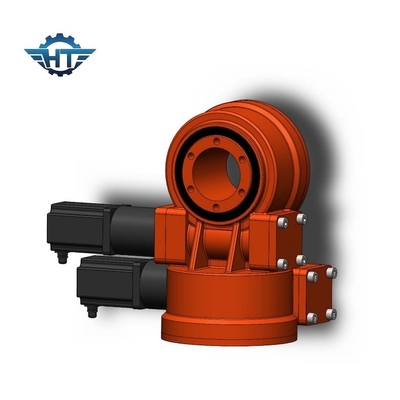

De dubbele As zwenkt Aandrijvingsversnellingsbak met de Motoren van 12V gelijkstroom voor Zonne Volgend Systeem
De dubbele Inleiding van de As Zwenkende Aandrijving
De zwenkende aandrijving is perfect voor situaties die zowel lading-houdt als rotatietorsie van dezelfde versnellingsbak vereisen. De typische toepassingen omvatten zonnedrijvers, windturbines, satelliet en radarschotels, vrachtwagenkranen, mensenliften, nutsmateriaal, hydraulische materiaalgehechtheid, het materiaal van het oliehulpmiddel, bandmanagers, graafs, en automobielliften.
Prestatiesgrafiek van SDE
| Model | Verhouding | Nominaal vermogentorsie | Het overhellen Torsie | Aslading | Radiale Lading | Het houden van Torsie | Efficiency | Precisie | Zelfsluitend | Gewicht |
| N.m | N.m | kN | kN | N.m | graad | Ja | kg | |||
| 3“ | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ja | 21kg |
| 5“ | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 32kg |
| 7“ | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 54kg |
| 9“ | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 88kg |
| 12“ | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 157 kg |
| 14“ | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 214kg |
| 17“ | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 315kg |
| 21“ | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 481kg |
| 25“ | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 682 kg |
Technische Gegevens
| Productnaam | SDE7 zwenkende aandrijving met het toestelmotoren van 43Nm 24Vdc |
| Outputtorsie | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Het overhellen Ogenbliktorsie | 7000 N.m; 5163 ft.lbs |
| Het houden van Torsie | 13200 N.m; 9736 ft.lbs |
| Statische Asclassificatie | 133.20 kN; 29943 pond |
| Statische Radiale Classificatie | kN 53; 11977 pond |
| Dynamische Asclassificatie | 31.90 kN; 7171 pond |
| Dynamische Radiale Classificatie | 27.91 kN; 6274 pond |
| Motoralternatieven | 380V/220V AC Motor; Stepper Motor; Brushless Motor |
| Productenstijl | Dubbele As; Enige As; CPV/HCPV; Zonneschotel; Parabolisch; Zonnetoren |
| Toepassingseigenschap | Zonne Volgend Systeem, Industriële Machiner |
Geadviseerde Zwenkende Aandrijving
| Ingesloten huisvestings zwenkende aandrijving | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| Nauwkeurige ingesloten huisvestings zwenkende aandrijving | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| De zwenkende aandrijving van het wormtoestel | WE1 | WE3 | WE5 | WE7 | WE9 | |||
| Dubbele as zwenkende aandrijving | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| Verticaal ingesloten zwenkende Aandrijving | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
