Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | SE1 |
|---|---|---|---|
| Toestelverhouding: | 31:1 | Efficiency: | 40% |
| Kleur: | zoals gevraagd | Toepassing: | Automatisch Zonne Volgend Systeem |
| Plaats van herkomst: | Changzhou, China | Bestuurder: | 12/24VDC motor |
| Certificaat: | ISO9001, CE | Zelfvergrendeling: | Ja |
| Markeren: | De kleine Toestelmotor zwenkt Aandrijvingsversnellingsbak,SE1 zonne zwenk Aandrijvingsversnellingsbak,50Mn zonne zwenk Aandrijvingsversnellingsbak |
||

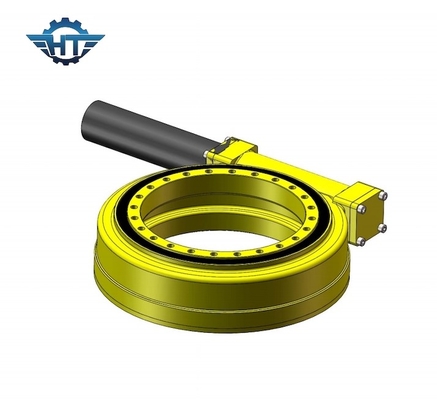

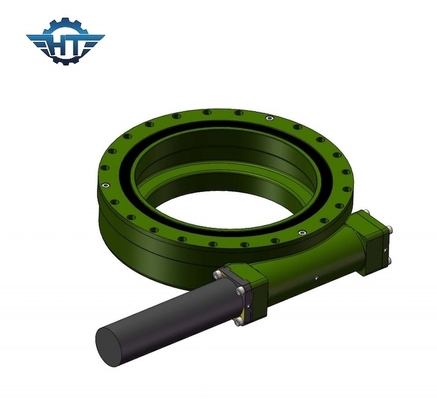

SE1 zwenk Aandrijvingsversnellingsbak met Kleine Toestelmotor voor Automatisch Zonne Volgend Systeem
SE1 zwenk Aandrijvingsbeschrijving
Voor het zwenken van geroepen aandrijving, gewoonlijk is de zwenkende dragende of zwenkende ring, bestaat uit worm, toestel, huisvesting, eindglb, hoogste plaat, motor en andere componenten. Aangezien de kerncomponenten worm en toestel zijn, kunnen zij askrachten, radiale krachten en tegelijkertijd het ten val brengen van ogenblikken weerstaan. Vergeleken met de traditionele roterende producten, is de nieuwe zwenkende aandrijving geschikt te installeren, te handhaven en te installeren. de zwenkende aandrijving wordt wijd gebruikt in PV zonne volgende systemen, CPV, CSP en bouwtoepassingen, met inbegrip van vrachtwagenkranen, liften, draaischijven, havenmachines, voertuigen, kleine windenergiesystemen en satellietantenne. Er is 11 verschillende grootte beschikbaar bij 1“ aan 25“ met meer dan 60 modellen om zowel aan regelmatige als precieze het volgen vereisten op PV, van CPV en van CSP (thermische macht, toren, fresnel, heliostaat) volgende gebieden te voldoen.
Prestatiesparameters van SE-reeks
| Model | Verhouding | Nominaal vermogentorsie | Het overhellen Torsie | Het houden van Torsie | Aslading | Radiale Lading | Efficiency | Precisie | Zelfsluitend | Gewicht |
| N.m | N.m | N.m | kN | kN | graad | Ja | kg | |||
| 1“ | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3“ | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ja | 9 |
| 5“ | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 14 |
| 7“ | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 23 |
| 9“ | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 44 |
| 12“ | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 51 |
| 14“ | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ja | 62 |
| 17“ | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ja | 85 |
| 21“ | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ja | 141 |
| 25“ | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 182 |
Installatie
SE1 de zwenkende aandrijving zou zowel verticaal als horizontaal kunnen worden geïnstalleerd.
Het wordt geadviseerd om de zwenkende aandrijvingsbovenkant in zonne of mechinerytoepassingen voor betere bescherming horizontaal op te zetten. Indien nodig, zou het ook kunnen verticaal worden opgezet, maar vereist extra verdedigers.
Toepassingen
zonnedrijvers, windturbines, satelliet en radarschotels, vrachtwagenkranen, mensenliften, nutsmateriaal, hydraulische materiaalgehechtheid, het materiaal van het oliehulpmiddel, bandmanagers, graafs, en automobielliften.
