Productdetails:
|
| Model: | SE3" | Toestelverhouding: | 31:1 |
|---|---|---|---|
| Toepassing: | Satellietantenne | Plaats van herkomst: | Changzhou, China |
| Bestuurder: | 12/24 VDC motoren | Certificaat: | ISO9001, CE |
| Installatie: | Horizontaal of Verticaal | Onderhoud: | Vrij |
| Kleur: | zoals gevraagd | Weerslag: | minder dan 0,1 graad |
| Markeren: | De zonnedrijvers Enige As zwenkt Aandrijving,Zonne zwenk Aandrijving voor Satellietantenne,0.1 Backlash Solar Tracker Slew Drive |
||

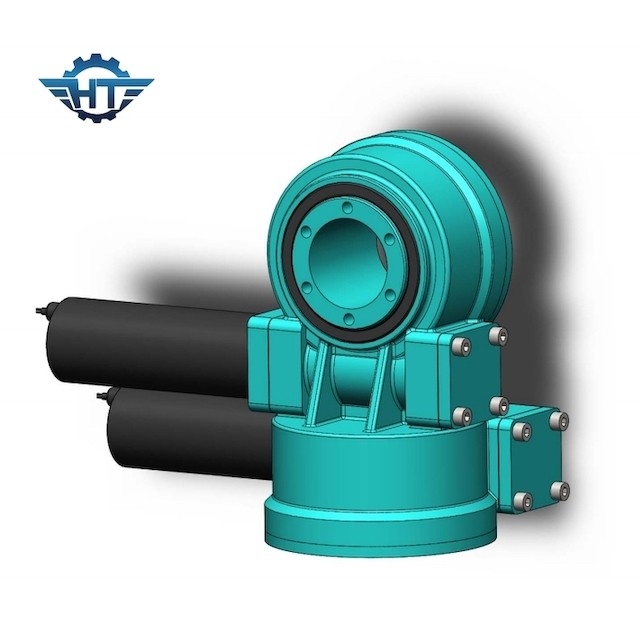

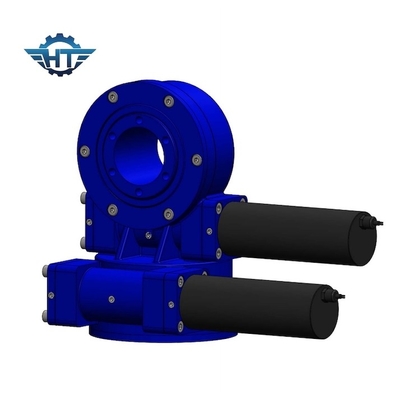

0,1 Weerslag Enige As zwenkt Aandrijving voor Zonne Volgend Systeem of Satellietantenne
De satellietbeschrijving van de Antenne Zwenkende Aandrijving
De versnellingsbak van de wormaandrijving is geschikt voor toepassingen die langzame omwenteling met een ononderbroken of cyclische beweging geschikt eisen om gecombineerde ladingen te behandelen. Het product is met standaardafmetingen voor het koppelen van een elektrische of hydraulische motor evenals het koppelen van een geheel systeem aan materiaal.
wegens zijn compactheid, hoge starheid en andere vermelde voordelen, wordt een systeem van de wormaandrijving gebruikt in variërend materiaal zoals mobiele assemblageplatforms, satellietsysteem, hydraulische ladingskranen op transportvoertuigen, kleine mariene kranen, verlengbare roterende ladders, in wieleenheden grote mariene poortvervoerders.
Zwenk het systeem van de wormaandrijving is een stevig geconstrueerde eenheid die uit een zwenkende ring, een grondplaat en een worm bestaat. Deze eenheid brengt de voordelen van een zwenkende ring en een worm in één eenheid.
Parameters van het zwenken van aandrijving
| Model | Verhouding | Nominaal vermogentorsie | Het overhellen Torsie | Het houden van Torsie | Aslading | Radiale Lading | Efficiency | Precisie | Zelfsluitend | Gewicht |
| N.m | N.m | N.m | kN | kN | graad | Ja | kg | |||
| 1“ | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3“ | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ja | 9 |
| 5“ | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 14 |
| 7“ | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 23 |
| 9“ | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 44 |
| 12“ | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 51 |
| 14“ | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ja | 62 |
| 17“ | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ja | 85 |
| 21“ | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ja | 141 |
| 25“ | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 182 |
Voordelen
1. Omwenteling 360 graden
2. Verbinding van een drijfmotor van de links of rechts kant
3. Tijdens installatie, is het niet noodzakelijk om de tandwieloverbrengingsontruiming aan te passen; dit is reeds plaatste door de producent vóór fabriek
4. Eenvoudige installatie en laag onderhoud
5. Rationeel ruimtegebruik
6. Het toestel is zelfsluitend; daarom is een rem niet noodzakelijk
7. Gemakkelijke en vloeiende methode om te beginnen en op te houden
