Productdetails:
|
| Codeurtype: | Stijgende codeur | Werktemperatuur: | -40°C tot +120°C |
|---|---|---|---|
| Beveiligingsniveau: | IP66 | Resolutie: | 3600 ppr |
| Geluidsniveau: | ≤50dB | Inlaatspanning: | 24v |
| Communicatie-interface: | RS485 | Pakketgewicht: | 55KG |
| Markeren: | RS485 Sling Driven,Incrementele encoder-slingdrive,Solar Tracker Drive 24V |
||

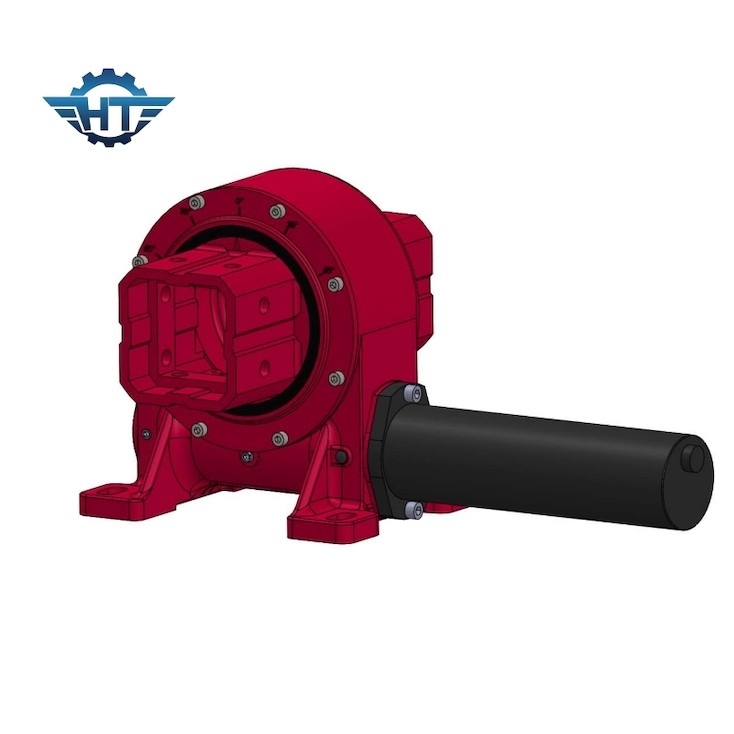

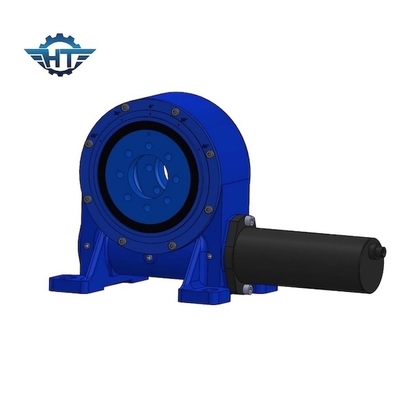

Slewing Drive met RS485-communicatie-interface - Solar Tracker
Productbeschrijving
Slewingdrive: belangrijkste kenmerken en componenten
Een slewingdrive, ook wel slewdrive of slew bearingdrive genoemd, is een mechanisch onderdeel dat in verschillende toepassingen wordt gebruikt om de gecontroleerde rotatie van een lading rond een centrale as mogelijk te maken.Ze worden vaak aangetroffen in industriële machines en hernieuwbare energie, bouwmachines, zonne-trackingsystemen en windturbines, waar een gecontroleerde en nauwkeurige rotatie vereist is.
Laten we de belangrijkste kenmerken en componenten van een draaiende aandrijving doornemen:
Hoofdbehuizing: Om zware belastingen en omgevingsomstandigheden te weerstaan, bestaat de draaibare aandrijving meestal uit een compacte en stevige behuizing, waarin alle interne componenten worden gehouden.
Centrale as: In het hart van de draaibare aandrijving bevindt zich een centrale as, gewoonlijk de wormversnelling genoemd, die dient als draaipunt voor de rotatiebeweging.
Versnellingsmechanisme: Het versnellingsmechanisme, dat vaak bestaat uit een wormschroef en een ringversnellingsmechanisme, zet roterende beweging om in hoekbeweging.
Aandrijvingsmotor: De aandrijvingsmotor is extern aan de draaiende aandrijving en zorgt voor het nodige koppel voor de rotatie van de belasting.
Lagers: Lagers van hoge kwaliteit zijn noodzakelijk voor minder wrijving en een soepele en efficiënte rotatie.
Afdichtingen en smering: Afdichtingen en pakkingen beschermen de interne onderdelen tegen externe verontreinigingen, en een goede smering vermindert slijtage.
Montageflens: een montageflens kan nodig zijn om de draaiende aandrijving stevig aan de omringende structuur te bevestigen.
Slewing drives bieden uitstekende veelzijdigheid, duurzaamheid en laadcapaciteit, waardoor ze essentiële onderdelen zijn voor verschillende industriële toepassingen.
Slewing drives zijn ontworpen om zware lasten te verwerken en bieden een precieze controle over de rotatie, waardoor ze ideaal zijn voor verschillende toepassingen die een gecontroleerde beweging vereisen.Het vermogen om zowel axiale als radiale belastingen te dragen, maakt ze waardevolle componenten in industrieën zoals de bouw., hernieuwbare energie en productie.
Technische parameters
| Model | Nominaal uitgangsmoment (N.m.) | Houdend koppel (kN.m) | Tiltkoppel (kN.m) | Axiële belasting (kN) | Radiële belasting (kN) | Verhouding | Efficiëntie |
Precisie (graad) |
IP | Werktemperatuur ((°C) | Zelfvergrendeling | Gewicht (kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 251 kg |
Toepassingen
Slewing drives in verschillende industrieën en toepassingen
Slewing drives zijn belangrijke onderdelen in een breed scala van industrieën en apparatuur.alsmede draagvermogenHieronder volgen enkele van de gebruikelijke toepassingen van draaiende aandrijvingen:
1. Zonne-opsporingssystemen: Slewing drives worden vaak gebruikt in zonne-opsporingssystemen om zonnepanelen en arrays gedurende de dag naar de zon te oriënteren,Daardoor wordt de efficiëntie van de zonne-energieopwekking verbeterd..
2. Windturbines: Net als zonne-trackingsystemen gebruiken windturbines draaiende aandrijvingen om de nacel en bladen van de turbine roterend te bedienen om de windenergie efficiënt op te vangen.
3Bouwapparatuur: Slewing-aandrijvingen worden gebruikt in bouwmachines zoals graafmachines, kranen en betonpompen, om de precieze controle van de rotatie van de boom, arm of emmer mogelijk te maken.
4Landbouwmachines: ze worden ook gebruikt in landbouwapparatuur, waaronder oogstmachines en irrigatiesystemen, om de beweging en positionering van verschillende componenten te regelen.
5. Materiaalverwerking: Slewing drives worden veel gebruikt in toepassingen voor materiaalverwerking, zoals transportsystemen, materiaalladers en staplers,voor nauwkeurige besturing van transportbanden en andere apparatuur.
6Roterende tafels: Het draaien van roterende tafels is een van de belangrijkste industriële toepassingen van draaiende aandrijvingen.Ze kunnen worden gebruikt in productie- en bewerkingsprocessen om een nauwkeurige indexering en positionering van werkstukken tijdens het bewerken mogelijk te maken..
7Marine en offshore apparatuur: slewing aandrijvingen worden gebruikt in scheepskraan, offshore boorplatforms en scheepspositiesystemen om de controle van roterende apparatuur en ladingen mogelijk te maken.
8. Luchtwerkplatforms: Liftplatforms en emmertrucks zijn enkele van de toepassingen waarin draaibanden kunnen worden gevonden om de beweging en positionering van het werkplatform te regelen.
9Hernieuwbare energie: Naast wind- en zonne-tracking worden ze ook gebruikt in getijden- en golfenergiesystemen voor oriëntatie van energie-opvangapparaten.
10. Satellietantennen: Slewing drives, hebben toepassingen zoals satellietantennen, die nauwkeurige wijzing en tracking vereisen om de communicatie met in omloop zijnde satellieten te behouden.
11Omroep en bewaking: het gebruik van draaiende aandrijvingen kan worden gezien in omroepsystemen, radio- en televisieantennes en bewakingsinstanties voor de controle van antenne- of camerabewegingen.
12Geautomatiseerde productie: ze worden ook gebruikt in geautomatiseerde productieprocessen die een nauwkeurige rotatiebeweging en positionering vereisen.
13Defensie en ruimtevaart: Slewing drives zijn belangrijke componenten in radarsystemen, raketlanceermachines en telescopen die in deze sector worden gebruikt.
14Vermaakindustrie: Rotatieve besturing van pretparken is een toepassingsgebied voor draaibanden, waaronder reuzenwielen en ritplatforms.
15Teleskopen en observatoria: Astronomische observatoria en telescopen zijn ook afhankelijk van draaiende aandrijvingen om hemelse objecten nauwkeurig te wijzen en te volgen.
16. Mijnbouw- en steengroevequipement: ten slotte worden draaibanden gebruikt in verschillende zware machines die in de mijnbouwsector worden gebruikt, zoals emmerwielgravers en stacker-reclamers.
Deze voorbeelden tonen de oneindige mogelijkheden van draaiende aandrijvingen in vele verschillende industriële sectoren.maakt ze waardevolle onderdelen voor efficiënte en veilige operaties.
Ondersteuning en diensten
Technische ondersteuning en service van de zonne-tracker slew drive
Bij Hangtuo bieden we technische ondersteuning en service voor onze Solar Tracker Slew Drive.Onze diensten zijn ontworpen om aan de behoeften van onze klanten te voldoen en de prestaties van onze Solar Tracker Slew Drive te maximaliseren.
Technische ondersteuning en probleemoplossing
Onze technische ondersteuning is beschikbaar voor ondersteuning en probleemoplossingsdiensten.Ons team is ook beschikbaar om u te helpen bij het diagnosticeren en oplossen van eventuele technische problemen die u heeft..
Onderhoud en verbeteringen
We bieden onderhouds- en upgrade diensten om ervoor te zorgen dat uw Solar Tracker Slew Drive altijd optimaal draait.
Garantie en reparatie
We bieden een uitgebreide garantie en reparatiedienst voor onze Solar Tracker Slew Drive.
Verpakking en verzending
Solar Tracker Slew Drive-producten worden veilig verpakt met schuim- of bubbelwrap en in een kartonnen doos of een plastic container geplaatst, afhankelijk van de grootte en het gewicht van het product.Alle producten worden verzonden met een volgnummer om de levering te garanderen..
De standaard verzendtijd voor Solar Tracker Slew Drive-producten is 3-5 werkdagen.
Veelgestelde vragen
V1: Wat is het merk en model van de Solar Tracker Slew Drive?
A1: De Solar Tracker Slew Drive is een Hangtuo VE model.
Waar komt de Solar Tracker Slew Drive vandaan?
De Solar Tracker Slew Drive is van Changzhou, China.
V3: Welke certificering heeft de Solar Tracker Slew Drive?
A3: De Solar Tracker Slew Drive heeft zowel CE- als ISO9001-certificaten.
V4: Wat is de minimale orderhoeveelheid van de Solar Tracker Slew Drive?
A4: De minimale bestelhoeveelheid van de Solar Tracker Slew Drive is 1.
V5: Wat is het prijsbereik van de Solar Tracker Slew Drive?
A5: De prijs van de Solar Tracker Slew Drive bedraagt 200 tot 350 USD.
V6: Hoe lang is de levertijd voor de zonne-tracker slew drive?
A6: De levertijd voor de Solar Tracker Slew Drive is 7 tot 15 dagen.
