Productdetails:
|
| garantie: | 5 jaar | Toepassing: | volgsysteem voor zonne-energie |
|---|---|---|---|
| Snelheidswaaier: | 0.1-100 tpm | Naam van het product: | Zonne-tracker slew drive |
| Codeurtype: | Optioneel inkrementele encoder | Nauwkeurigheid: | 0.1° |
| Inlaatspanning: | 24v | Maximum outputtorsie: | 13420N.m. |
| Markeren: | Zonne-tracker slew drive IP66,draaiende aandrijving voor een zonne-opsporingssysteem,Slew Drive voor Solar Tracking |
||

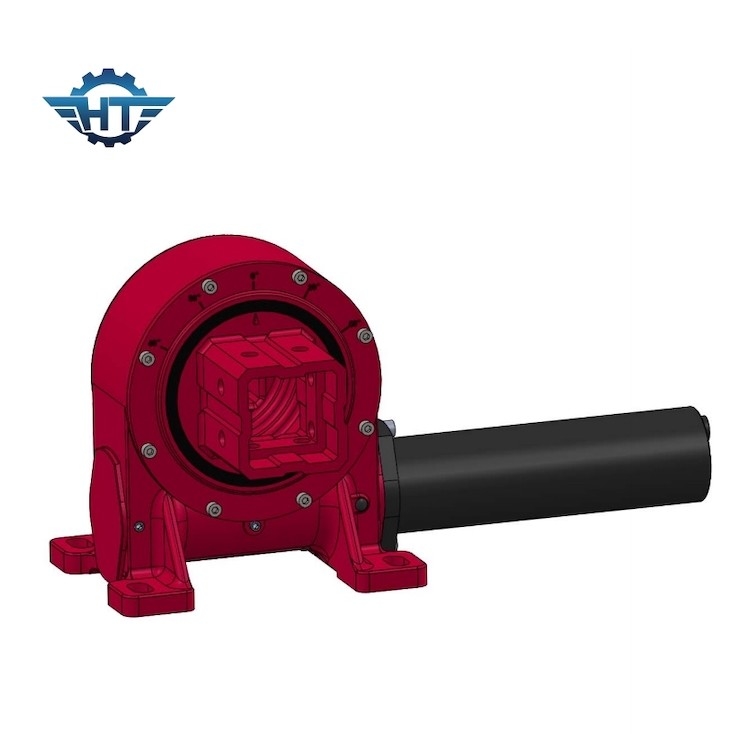

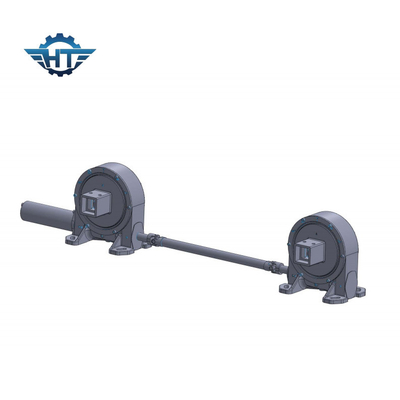

IP66 Solar Tracker zwenkaandrijving met nauwkeurigheid 0,1° voor tracking van zonne-energie
Productomschrijving
Een zwenkaandrijving is een mechanisch onderdeel dat in diverse toepassingen wordt gebruikt om een gecontroleerde rotatie van een last rond een centrale as mogelijk te maken.Deze apparaten worden vaak aangetroffen in industriële machines, volgsystemen voor zonne-energie, windturbines, bouwmachines en andere toepassingen waarbij gecontroleerde en nauwkeurige rotatie vereist is.
Zwenkaandrijvingen bestaan doorgaans uit een stevige, compacte behuizing die alle interne componenten bevat.De behuizing is ontworpen om zware belastingen en omgevingsomstandigheden te weerstaan.De kern van de zwenkaandrijving wordt gevormd door een centrale as, vaak wormwiel genoemd, die als draaipunt voor de rotatiebeweging dient.De primaire functie van de zwenkaandrijving is het omzetten van een roterende beweging in een hoekbeweging.Dit wordt bereikt door een tandwielmechanisme, meestal bestaande uit een wormschroef en een ringtandwiel.De wormschroef grijpt in de tanden van het ringtandwiel, waardoor een gecontroleerde rotatie mogelijk is.
Om de rotatie van de zwenkaandrijving te regelen, wordt meestal een externe aandrijfmotor gemonteerd.De motor levert het nodige koppel en vermogen om de belasting te roteren.Hoogwaardige lagers zijn cruciale componenten van een zwenkaandrijving.Ze bieden ondersteuning en verminderen wrijving, waardoor een soepele en efficiënte rotatie mogelijk is.Sommige zwenkaandrijvingen zijn voorzien van meerdere rijen lagers voor verbeterde stabiliteit.Om de interne componenten tegen stof, vuil en vocht te beschermen, zijn zwenkaandrijvingen uitgerust met afdichtingen en pakkingen.Een goede smering is essentieel om slijtage te verminderen en betrouwbaarheid op lange termijn te garanderen.Afhankelijk van de toepassing kan er een montageflens worden meegeleverd om de zwenkaandrijving veilig aan de omringende constructie te bevestigen.Sommige zwenkaandrijvingen hebben een uitgangstandwiel, dat is verbonden met de last die moet worden gedraaid.Deze uitrusting kan worden aangepast aan de specifieke vereisten van de toepassing.
Zwenkaandrijvingen zijn ontworpen om zware lasten te hanteren en bieden nauwkeurige controle over de rotatie, waardoor ze ideaal zijn voor diverse toepassingen die gecontroleerde beweging vereisen.Hun veelzijdigheid, duurzaamheid en vermogen om zowel axiale als radiale belastingen te ondersteunen, maken ze tot waardevolle componenten in sectoren zoals de bouw, hernieuwbare energie en productie.
Technische parameters
Hier is een vergelijking van het model, nominaal uitgangskoppel, houdkoppel, kantelkoppel, axiale belasting, radiale belasting, verhouding, efficiëntie, precisie, IP, werktemperatuur, zelfremmend en gewicht van verschillende maten versnellingsbakmodellen:
|
Model |
Nominaal uitgangskoppel (Nm) |
Houdmoment (kN.m) |
Kantelkoppel (kN.m) |
Axiale belasting (kN) |
Radiale belasting (kN) |
Verhouding |
Efficiëntie |
Precisie (Rang) |
IK P |
Werken Tep (℃) |
Zelfsluitend |
Gewicht (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0,15 |
66 |
-40~+80 |
Ja |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0,15 |
66 |
-40~+80 |
Ja |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0,15 |
66 |
-40~+80 |
Ja |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0,15 |
66 |
-40~+80 |
Ja |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0,15 |
66 |
-40~+80 |
Ja |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0,15 |
66 |
-40~+80 |
Ja |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0,15 |
66 |
-40~+80 |
Ja |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0,15 |
66 |
-40~+80 |
Ja |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0,15 |
66 |
-40~+80 |
Ja |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0,15 |
66 |
-40~+80 |
Ja |
251 kg |
Toepassingen
Zwenkaandrijvingen vinden toepassingen in een breed scala aan industrieën en apparatuur, waar gecontroleerde rotatie, nauwkeurige positionering en draagvermogen essentieel zijn.Ze zijn zeer veelzijdig en kunnen de energieopname maximaliseren, de efficiëntie van de energieopwekking verbeteren, nauwkeurige indexering en positionering voor bewerkingsprocessen bieden en verschillende bewegings- en positioneringstaken mogelijk maken.
Hier zijn enkele veelvoorkomende toepassingen van zwenkaandrijvingen:
Volgsystemen voor zonne-energie
Windturbines
Bouwuitrusting
Landbouwmachines
Materiaalbehandeling
Draaitafels
Maritieme en offshore-uitrusting
Hoogwerkers
Hernieuwbare energie
Schotelantennes
Omroep en surveillance
Geautomatiseerde productie
Defensie en ruimtevaart
Entertainment-industrie
Telescopen en observatoria
Mijnbouw- en steengroeveapparatuur
Door de beweging en oriëntatie van veel apparaten te controleren, zijn zwenkaandrijvingen cruciaal voor een efficiënte en veilige werking, en zijn ze te vinden in verschillende industrieën.
