Productdetails:
|
| Productsoort: | VE9 Verticaal | Outputtorsie: | 7320 NM |
|---|---|---|---|
| Nauwkeurigheid: | 0.15° | Werktemperatuur: | -40°C tot +120°C |
| garantie: | 5 jaar | Snelheidswaaier: | 0.1-100 tpm |
| Beveiligingsniveau: | IP66 | Materiaal: | van gietijzer |
| Markeren: | 100 rpm zonne-sleeve aandrijving,Zonne-tracker slew drive met weinig onderhoud,Zonne-slee-aandrijving met hoge nauwkeurigheid |
||

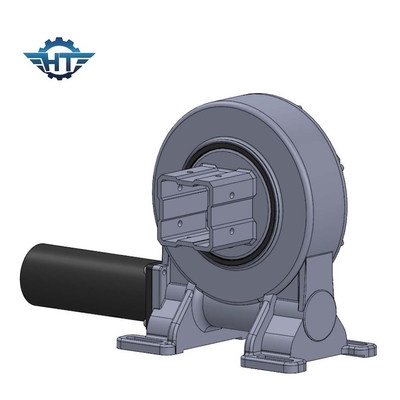

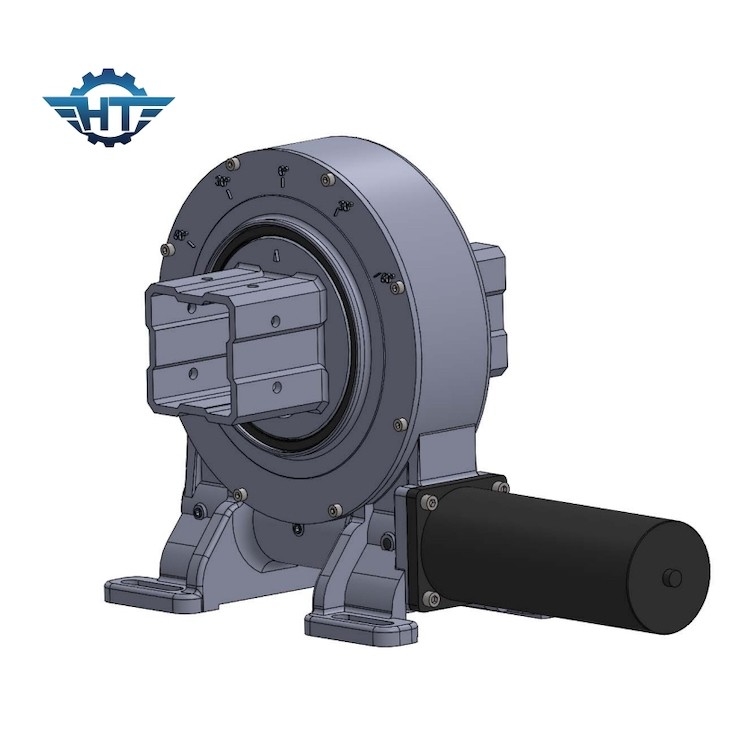

Zonne-tracker slew drive met hoge nauwkeurigheid
Productbeschrijving
Een slewingdrive, ook wel slewdrive of slew bearingdrive genoemd, is een mechanisch onderdeel dat in verschillende toepassingen wordt gebruikt om de gecontroleerde rotatie van een lading rond een centrale as mogelijk te maken.Deze apparaten worden vaak gevonden in industriële machines., zonne-energiesystemen, windturbines, bouwmachines en andere toepassingen waarbij een gecontroleerde en nauwkeurige rotatie vereist is.
Hieronder worden enkele van de belangrijkste kenmerken en componenten van een draaibank beschreven:
Hoofdbehuizing: De draaibare aandrijving bestaat meestal uit een stevige, compacte behuizing die alle interne componenten bevat.De behuizing is ontworpen om te weerstaan aan zware lasten en omgevingsomstandigheden.
Centrale as: In de kern van de draaibare aandrijving bevindt zich een centrale as, vaak de wormversnelling genoemd, die dient als draaipunt voor de rotatiebeweging.
Versnellingsmechanisme: de primaire functie van de draaiende aandrijving is het omzetten van rotatiebeweging in hoekbeweging.met een breedte van meer dan 50 mm,De wormschroef verbindt zich met de tanden van de ringversnelling, waardoor een gecontroleerde rotatie mogelijk is.
Aandrijvingsmotor: om de rotatie van de draaiende aandrijving te regelen, wordt meestal een externe aandrijvingsmotor aangesloten.
Lagers: Lagers van hoge kwaliteit zijn cruciale onderdelen van een draaibare aandrijving.Sommige draaiknoppen hebben meerdere rijen lagers om de stabiliteit te verbeteren.
Afdichtingen en smering: Om de interne onderdelen tegen stof, vuil en vocht te beschermen, zijn de draaiende aandrijvingen voorzien van afdichtingen en pakkingen.Een goed smeermiddel is essentieel om slijtage te verminderen en langdurige betrouwbaarheid te garanderen.
Montageflens: afhankelijk van de toepassing kan er een montageflens worden aangebracht om de draaiende aandrijving veilig aan de omringende structuur te bevestigen.
Uitgangsversnelling: Sommige draaibanden hebben een uitgangsversnelling die is aangesloten op de lading die moet worden gedraaid.
Slewing drives zijn ontworpen om zware lasten te verwerken en bieden een precieze controle over de rotatie, waardoor ze ideaal zijn voor verschillende toepassingen die een gecontroleerde beweging vereisen.Het vermogen om zowel axiale als radiale belastingen te dragen, maakt ze waardevolle componenten in industrieën zoals de bouw., hernieuwbare energie en productie.
Kenmerken
Een overzicht van de schuifkracht
Een slewingdrive, ook wel slewdrive of slew bearingdrive genoemd, is een mechanisch onderdeel dat in verschillende toepassingen wordt gebruikt om de gecontroleerde rotatie van een lading rond een centrale as mogelijk te maken.Ze worden vaak aangetroffen in industriële machines, zonne-energiesystemen, windturbines, bouwmachines en andere toepassingen waarbij een gecontroleerde en nauwkeurige rotatie vereist is.Hier is een beschrijving van de belangrijkste kenmerken en componenten van een draaiende aandrijving:
Hoofdwoning
De draaibare aandrijving bestaat meestal uit een robuuste, compacte behuizing die alle interne componenten bevat.
Centrale as
In de kern van de draaiende aandrijving bevindt zich een centrale as, vaak de wormversnelling genoemd, die dient als draaipunt voor de rotatiebeweging.
Verstelmechanisme
De primaire functie van de draaiende aandrijving is om roterende beweging om te zetten in hoekbeweging.De worm schroef werkt met de tanden op de ring versnelling, waardoor een gecontroleerde rotatie mogelijk is.
Aandrijvingsmotor
Om de rotatie van de draaiende aandrijving te regelen, wordt meestal een externe aandrijvingsmotor aangesloten.
Lagers
Hoogwaardige lagers zijn cruciale onderdelen van een draaibare aandrijving. Ze bieden ondersteuning en verminderen wrijving, waardoor een soepele en efficiënte rotatie mogelijk is.Sommige draaiknoppen hebben meerdere rijen lagers om de stabiliteit te verbeteren.
Afdichtingen en smeermiddelen
Om de interne onderdelen te beschermen tegen stof, vuil en vocht, zijn de draaibanden voorzien van afdichtingen en pakkingen.
Montageflens
Afhankelijk van de toepassing kan er een bevestigingsflens worden aangebracht om de draaiende aandrijving stevig aan de omringende structuur te bevestigen.
Uitvoertoestellen
Sommige draaibanden hebben een uitgangsversnelling, die is aangesloten op de lading die moet worden gedraaid.
Slewing drives zijn ontworpen om zware lasten te verwerken en bieden een precieze controle over de rotatie, waardoor ze ideaal zijn voor verschillende toepassingen die een gecontroleerde beweging vereisen.Het vermogen om zowel axiale als radiale belastingen te dragen, maakt ze waardevolle componenten in industrieën zoals de bouw., hernieuwbare energie en productie.
Technische parameters
Verhoudingen en koppel voor verschillende groottes van planetary gear reducers
Onze planetary gear reducers kunnen verschillende koppel- en verhoudingseisen voor uw toepassing bieden.150 of minder.
De werktemperatuur van deze reducers varieert van -40°C tot +120°C, ze zijn zelfvergrendelend en de IP-kwaliteit is tot 66°C. De axiale en radiale belasting kunnen ook variëren om aan uw behoeften te voldoen.
Hier zijn enkele voorbeelden van de reducers die we aanbieden. het model, nominale uitgangsmoment, vasthoudend koppel, kantelend koppel, axiale belasting, radiale belasting, verhouding, efficiëntie, precisie, IP,werktemperatuur, zelfvergrendeling en gewicht worden in de onderstaande tabel weergegeven.
Technische parameters
|
Model |
Nominaal uitgangsmoment (N.m.) |
Houdend koppel (kN.m) |
Tiltkoppel (kN.m) |
Axiële belasting (kN) |
Radiële belasting (kN) |
Verhouding |
Efficiëntie |
Precisie (graad) |
IP |
Werktemperatuur ((°C) |
Zelfvergrendeling |
Gewicht (kg) |
|
3 cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
251 kg |
Toepassingen
Slewing-aandrijvingen worden veel gebruikt in verschillende industrieën en apparatuur, waar gecontroleerde rotatie, nauwkeurige positionering en draagkracht essentieel zijn.Ze vinden belangrijke toepassingen in zonne-opsporingssystemen voor het oriënteren van zonnepanelen en zonnepanelen naar de zon.- in windturbines om de oriëntatie van de nacelle en de bladen te regelen; in bouwmachines zoals graafmachines, kranen en betonnen pompen; landbouwmachines,zoals combineren en irrigatiesystemenVervoersystemen, materiaalladers en staplers; draaitafels in productie- en bewerkingsprocessen; scheeps- en offshoreapparatuur, met inbegrip van scheepskraan, offshore boorplatforms,en vaartuigenpositiesystemen- ophefplatformen en emmertrucks voor toegang tot verhoogde gebieden; in zowel getijden- als golvenenergiesystemen; satellietantennen;radio- en televisie-uitzendantennen en bewakingscamera'sDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de werkzaamheden van de Commissie in het kader van de uitvoering van de programma's van de Europese Unie.astronomische observatoria en telescopen, alsmede zware mijnbouw- en steengroevequipement.
Deze voorbeelden tonen aan hoe veelzijdig deze aandrijvingen zijn en hoe essentieel zij zijn in alle industrieën en toepassingen die een nauwkeurige rotatie en besturing vereisen.voor de efficiënte en veilige werking van machines.
