Productdetails:
|
| garantie: | 5 jaar | Snelheidswaaier: | 0.1-100 tpm |
|---|---|---|---|
| Resolutie: | 0.01° | Outputtorsie: | 7320 N.m |
| Nauwkeurigheid: | 0.15° | Beveiligingsniveau: | IP66 |
| Inlaatspanning: | 24v | Motor: | Planetarische versnellingsbak |
| Markeren: | Zonne-tracker slew-drive met laag geluid,Hoog efficiënte zonne-tracker slew drive,Duurzame werking zonne-sleeuw aandrijving |
||

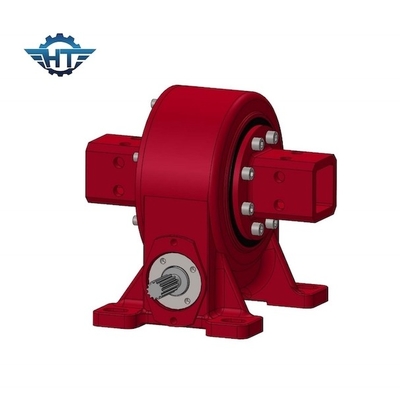

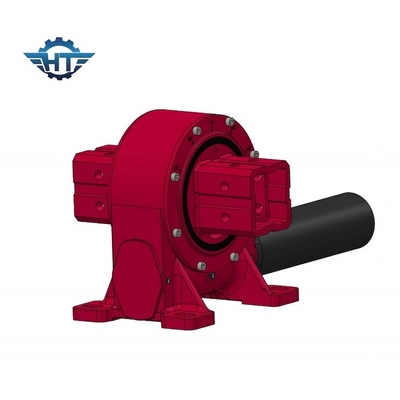

Precieze zonne-tracker met een breed temperatuurbereik
Productbeschrijving
Een slewingdrive, ook wel slewdrive of slew bearingdrive genoemd, is een mechanisch onderdeel dat is ontworpen om een gecontroleerde rotatie rond een centrale as te vergemakkelijken.Het wordt gebruikt in verschillende toepassingen waar gecontroleerde en precieze rotatiebewegingen cruciaal zijnHier is een gedetailleerde beschrijving van de draaiende aandrijvingen:
1. Hoofdbestanddelen
Behuizing: Slewing drives bestaan uit een robuuste behuizing die alle interne componenten bevat.
Centrale as (Worm Gear): In de kern van de draaiende aandrijving bevindt zich een centrale as, vaak de worm gear genoemd.
Versnellingsmechanisme: de primaire functie van de draaiende aandrijving is het omzetten van rotatiebeweging in hoekbeweging.met een diameter van niet meer dan 20 mm,De wormschroef sluit zich aan bij de tanden van de ringversnelling, waardoor een gecontroleerde rotatie mogelijk is.
Aandrijvingsmotor: een externe aandrijvingsmotor is meestal aangesloten om de rotatie van de draaiende aandrijving te regelen.
2. Lagers:
Slewing drives zijn voorzien van hoogwaardige lagers, die ondersteuning bieden en wrijving verminderen.Sommige draaiknoppen hebben meerdere rijen lagers om de stabiliteit te verbeteren.
3- Afdichtingen en smeermiddelen:
Om de interne onderdelen tegen stof, vuil en vocht te beschermen, zijn de draaibanden voorzien van afdichtingen en pakkingen..
4Montage flenster:
Afhankelijk van de toepassing kan er een bevestigingsflens worden aangebracht om de draaiende aandrijving stevig aan de omringende structuur te bevestigen.
5- Uitgangsversnelling:
Sommige draaibanden hebben een uitgangsversnelling, die is aangesloten op de lading die moet worden gedraaid.
6Kenmerken:
Slewing drives staan bekend om hun hoge draagvermogen, compacte vormgeving, precieze positionering en continue 360 graden rotatie.en zijn veelzijdig genoeg om zowel axiale als radiale belastingen te verwerken.
7Toepassingen:
Slewing drives worden gebruikt in een breed scala van industrieën, waaronder zonne-tracking systemen, windturbines, bouwmachines, landbouwmachines, maritieme toepassingen, material handling,En nog veel meer..
8Aanpassing:
Slewing-aandrijvingen kunnen worden aangepast aan specifieke toepassingsvereisten, waaronder versnellingsverhoudingen, uitgangsmoment en montageconfiguraties.
9- Milieubeheersing:
Veel draaibare aandrijvingen zijn ontworpen om te bestand te zijn tegen harde omgevingsomstandigheden, zoals extreme temperaturen, vocht en corrosieve omgevingen.
Slewing drives zijn cruciale onderdelen in industrieën waar gecontroleerde rotatie en precieze positionering vereist zijn.Het vermogen om zware lasten te dragen maakt ze waardevol in verschillende toepassingen., die bijdragen tot de efficiëntie en betrouwbaarheid van machines en apparatuur.
Technische parameters
Parametrisch overzicht van planetaire reducers
Planetary Reducer is een soort versnellingsbak die werkt door meerdere versnellingswielen te draaien om de snelheid te verminderen en het koppel te verhogen.De onderstaande tabel toont de details van elk model van de planetaire reducer, met inbegrip van het nominale uitslagkoppel, het vasthoudkoppel, het kantelkoppel, de axiale belasting, de radiële belasting, de verhouding, het rendement, de precisie, de IP, de werktemperatuur, het zelfvergrendelen en het gewicht.
|
Model |
Nominaal uitgangsmoment (N.m.) |
Houdend koppel (kN.m) |
Tiltkoppel (kN.m) |
Axiële belasting (kN) |
Radiële belasting (kN) |
Verhouding |
Efficiëntie |
Precisie (graad) |
IP |
Werktemperatuur ((°C) |
Zelfvergrendeling |
Gewicht (kg) |
|
3 cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
251 kg |
De bovenstaande gegevens geven aan dat planetaire reducers een breed scala aan eigenschappen hebben en kunnen worden toegepast op verschillende scenario's.goede precisie en betrouwbare hardheid, waardoor het op grote schaal toepasbaar is.
Ondersteuning en diensten
Technische ondersteuning en diensten
Bij Solar Tracker begrijpen we dat de sleutel tot een succesvol product is om gebruikers de best mogelijke technische ondersteuning en diensten te bieden.Ons doel is ervoor te zorgen dat onze klanten het hoogste niveau van technische ondersteuning en diensten krijgen..
We bieden een verscheidenheid aan technische ondersteuning en diensten voor ons Solar Tracker Slew Drive product.
Technische ondersteuning via de telefoon of e-mail.
Online technische ondersteuning en probleemoplossing.
Onderhouds- en reparatiediensten
- Ruimteonderdelen.
Als u vragen heeft of hulp nodig heeft met onze Solar Tracker Slew Drive, neem dan contact met ons op en ons team van ervaren technici zal u graag helpen.
Verpakking en verzending
Verpakking en verzending van de zonne-tracker
De Solar Tracker Slew Drive is verpakt in een sterke plywoon doos, met een interne schuim of karton om bescherming te bieden.Vervolgens wordt het per koerier of luchtvracht verzonden naar het door de klant aangewezen bezorgadres..
