Productdetails:
|
| Inlaatspanning: | 24v | Beveiligingsniveau: | IP66 |
|---|---|---|---|
| garantie: | 5 jaar | Toepassing: | PV Zonne Volgend Systeem |
| Geluidsniveau: | ≤50dB | Naam van het product: | Zonne-tracker slew drive |
| Gewicht: | 23 kg | Werktemperatuur: | -40°C tot +120°C |
| Markeren: | RS485 Interface Zonne-slew aandrijving,24V zonne-tracking slew drive,Zonne-energie tracking Slew Drive |
||

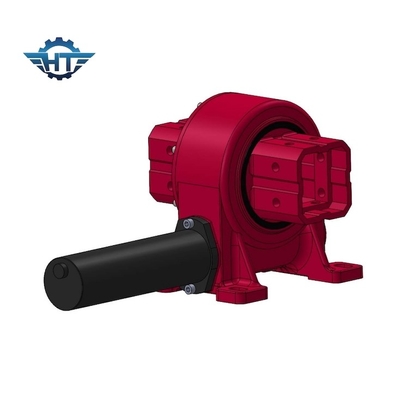

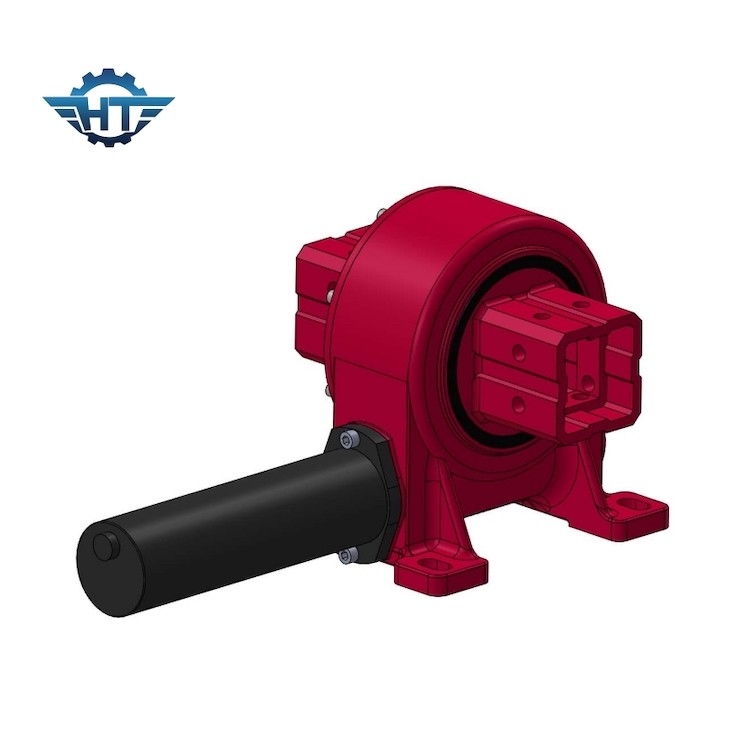

Geavanceerd zonne-opsporingssysteem met 3600 ppr resolutie en RS485 interface
Productbeschrijving
Een slewingdrive, ook wel slewdrive of slew bearingdrive genoemd, is een mechanisch onderdeel dat in verschillende toepassingen wordt gebruikt om de gecontroleerde rotatie van een lading rond een centrale as mogelijk te maken.Deze apparaten worden vaak gevonden in industriële machines., zonne-energiesystemen, windturbines, bouwmachines en andere toepassingen waarbij een gecontroleerde en nauwkeurige rotatie vereist is.
Hieronder vindt u een beschrijving van de belangrijkste kenmerken en componenten van een draaibare aandrijving:
Hoofdbehuizing: De draaibare aandrijving bestaat meestal uit een stevige, compacte behuizing die alle interne componenten bevat.De behuizing is ontworpen om te weerstaan aan zware lasten en omgevingsomstandigheden.
Centrale as: In de kern van de draaibare aandrijving bevindt zich een centrale as, vaak de wormversnelling genoemd, die dient als draaipunt voor de rotatiebeweging.
Versnellingsmechanisme: de primaire functie van de draaiende aandrijving is het omzetten van rotatiebeweging in hoekbeweging.met een breedte van meer dan 50 mm,De wormschroef verbindt zich met de tanden van de ringversnelling, waardoor een gecontroleerde rotatie mogelijk is.
Aandrijvingsmotor: om de rotatie van de draaiende aandrijving te regelen, wordt meestal een externe aandrijvingsmotor aangesloten.
Lagers: Lagers van hoge kwaliteit zijn cruciale onderdelen van een draaibare aandrijving.Sommige draaiknoppen hebben meerdere rijen lagers om de stabiliteit te verbeteren.
Afdichtingen en smering: Om de interne onderdelen tegen stof, vuil en vocht te beschermen, zijn de draaiende aandrijvingen voorzien van afdichtingen en pakkingen.Een goed smeermiddel is essentieel om slijtage te verminderen en langdurige betrouwbaarheid te garanderen.
Montageflens: afhankelijk van de toepassing kan er een montageflens worden aangebracht om de draaiende aandrijving veilig aan de omringende structuur te bevestigen.
Uitgangsversnelling: Sommige draaibanden hebben een uitgangsversnelling die is aangesloten op de lading die moet worden gedraaid.
Slewing drives zijn ontworpen om zware lasten te verwerken en bieden een precieze controle over de rotatie, waardoor ze ideaal zijn voor verschillende toepassingen die een gecontroleerde beweging vereisen.Het vermogen om zowel axiale als radiale belastingen te dragen, maakt ze waardevolle componenten in industrieën zoals de bouw., hernieuwbare energie en productie.
Technische parameters
Hieronder volgt een korte beschrijving van de verschillende modellen van de beschikbare reducer:
|
Model |
Nominaal uitgangsmoment (N.m.) |
Houdend koppel (kN.m) |
Tiltkoppel (kN.m) |
Axiële belasting (kN) |
Radiële belasting (kN) |
Verhouding |
Efficiëntie |
Precisie (graad) |
IP |
Werktemperatuur ((°C) |
Zelfvergrendeling |
Gewicht (kg) |
|
3 cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
251 kg |
Toepassingen
Slewing drives worden veel gebruikt in verschillende industrieën en toepassingen waar gecontroleerde rotatie, nauwkeurige positionering en draagvermogen essentieel zijn voor een efficiënte werking.Van zonne-opsporingssystemen tot windturbinesIn de eerste plaats is het de bedoeling dat de productie van de nieuwe motoren in de Gemeenschap in de komende decennia zal toenemen, en dat de productie van de nieuwe motoren in de toekomst zal toenemen.scheeps- en offshoreapparatuur, luchtwerkplatforms, systemen voor hernieuwbare energie, satellietantennen, uitzendsystemen, bewakingssystemen, geautomatiseerde productieprocessen, defensie- en ruimtevaarttoepassingen,pretpark ritten, telescopen en mijnbouw- en steengroevequipement.
De veelzijdigheid en het belang van draaiende aandrijvingen in een breed scala van toepassingen is ongeëvenaard.draaiende aandrijvingen zorgen voor een efficiënte beweging en precieze positionering van verschillende onderdelen, waardoor een veilige en efficiënte werking in een reeks industrieën wordt gewaarborgd.
Ondersteuning en diensten
Technische ondersteuning en diensten voor zonne-tracker slew drive
Ons team van ervaren ingenieurs zal u helpen problemen te identificeren en oplossingen te bieden voor eventuele problemen.van regelmatig preventief onderhoud tot noodherstel en vervanging.
Wij bieden technische ondersteuning en diensten aan onze klanten, met een toegewijd team van professionals die altijd beschikbaar zijn om uw vragen en zorgen te beantwoorden.Ons team is goed opgeleid en goed op de hoogte van alle aspecten van Solar Tracker Slew Drive technologie, en kan u het advies en de deskundigheid geven die u nodig heeft om uw systeem in topconditie te houden.
We bieden ook een reeks op maat gemaakte diensten, waaronder op maat gemaakte installatievoorstellen en probleemoplossing.Ons team kan met u samenwerken om mogelijke zwakke punten in uw systeem te identificeren en op maat gemaakte oplossingen te bieden om optimale prestaties te garanderen..
Onze technische ondersteuning en diensten zijn ontworpen om u de best mogelijke ervaring te geven met uw Solar Tracker Slew Drive product.aarzel niet om contact met ons op te nemen..
Verpakking en verzending
Solar Tracker Slew Drive verpakking en verzending omvatten:
Verpakkingsmateriaal van hoge kwaliteit, zoals luchtbollen, krimpmateriaal en schuimpolstering.
Het product moet goed verzegeld worden in een beschermde doos.
Het product wordt met een trackingnummer gelabeld en naar het opgegeven adres verzonden.
