Productdetails:
|
| Naam van het product: | Zonne-tracker slew drive | Beveiligingsniveau: | IP66 |
|---|---|---|---|
| Gewicht: | 80 kg | Snelheidswaaier: | 0.1-100 tpm |
| Geluidsniveau: | ≤50dB | Nauwkeurigheid: | 0.15° |
| Inlaatspanning: | 24v | Codeurtype: | Stijgend |
| Markeren: | Hoogwaardige zonne-tracker slew drive,24V zonne-tracker aandrijving,50 dB Solar Tracker Drive |
||

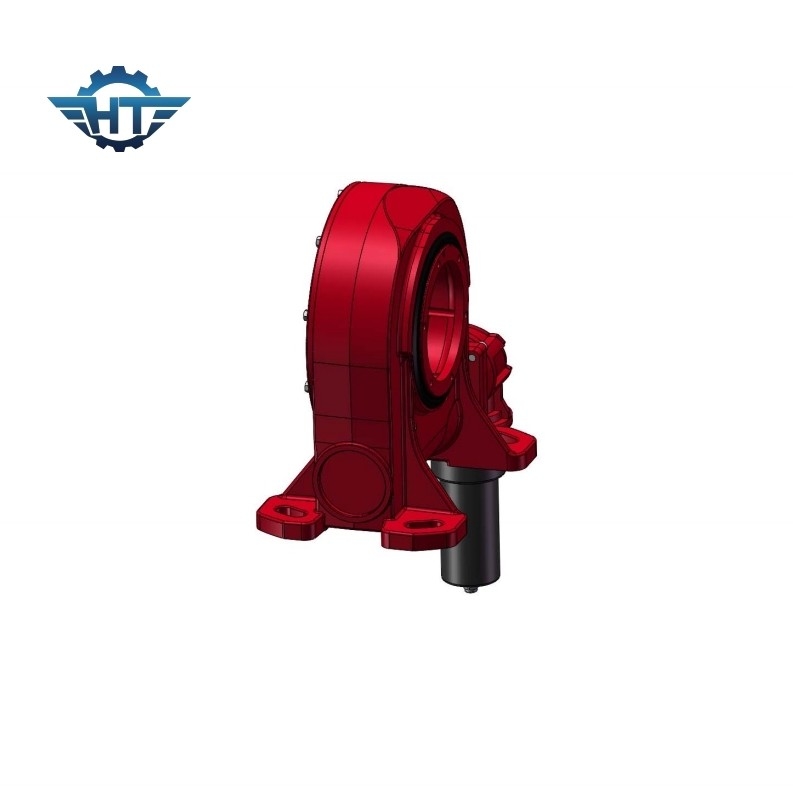

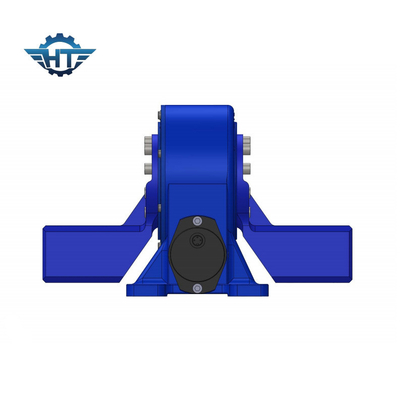

Hoogwaardige zonne-tracker slew drive uitgangsmoment 5 jaar
Productbeschrijving
Een slewingdrive, ook wel een slewdrive of slew bearingdrive genoemd, is een mechanisch onderdeel dat in verschillende toepassingen wordt gebruikt om de gecontroleerde rotatie van een lading rond een centrale as mogelijk te maken.Deze apparaten worden vaak gevonden in industriële machines., zonne-energiesystemen, windturbines, bouwmachines en andere toepassingen waarbij een gecontroleerde en nauwkeurige rotatie vereist is.
De belangrijkste onderdelen van een draaiende aandrijving bestaan uit een stevige behuizing met de integrale onderdelen, een centrale as, interne versnellingen voor de omzetting van de beweging, een externe aandrijvingsmotor,Lagers voor stabiliteit en verminderde wrijving, afdichtingen en smeermiddelen voor bescherming, een optionele bevestigingsflens en een uitgangsversnelling.
Slewing-aandrijvingen zijn ontworpen om zware lasten te verwerken en zorgen voor een nauwkeurige bewegingsregeling, waardoor ze handig zijn voor een verscheidenheid aan industrieën.en productie vanwege hun veelzijdigheid, duurzaamheid en vermogen om zowel axiale als radiale belastingen te verwerken.
Kenmerken
Een slewingdrive, ook wel een slewdrive of slew bearingdrive genoemd, is een mechanisch onderdeel dat in verschillende toepassingen wordt gebruikt om de gecontroleerde rotatie van een lading rond een centrale as mogelijk te maken.Deze apparaten worden vaak gevonden in industriële machines., zonne-energiesystemen, windturbines, bouwmachines en andere toepassingen waarbij een gecontroleerde en nauwkeurige rotatie vereist is.
Hieronder vindt u een beschrijving van de belangrijkste kenmerken en componenten van een draaibare aandrijving:
Hoofdbehuizing: De draaibare aandrijving bestaat meestal uit een stevige, compacte behuizing die alle interne componenten bevat.De behuizing is ontworpen om te weerstaan aan zware lasten en omgevingsomstandigheden.
Centrale as: In de kern van de draaiende aandrijving bevindt zich een centrale as, vaak de wormversnelling genoemd, die dient als draaipunt voor de rotatiebeweging.
Versnellingsmechanisme: de primaire functie van de draaiende aandrijving is het omzetten van rotatiebeweging in hoekbeweging.met een breedte van meer dan 50 mm,De wormschroef verbindt zich met de tanden op de ringversnellingen, waardoor een gecontroleerde rotatie mogelijk is.
Om de rotatie van de draaimotor te regelen, wordt meestal een externe aandrijvingsmotor aangesloten.
Lagers: Lagers van hoge kwaliteit zijn cruciale onderdelen van een draaibare aandrijving.Sommige draaiknoppen hebben meerdere rijen lagers om de stabiliteit te verbeteren.
Afdichtingen en smering: Om de interne onderdelen tegen stof, vuil en vocht te beschermen, zijn de draaibanden voorzien van afdichtingen en pakkingen.Een goed smeermiddel is essentieel om slijtage te verminderen en langdurige betrouwbaarheid te garanderen.
Montageflens: afhankelijk van de toepassing kan er een montageflens worden aangebracht om de draaiende aandrijving stevig aan de omringende structuur te bevestigen.
Uitgangsversnelling: Sommige draaibanden hebben een uitgangsversnelling die is aangesloten op de lading die moet worden gedraaid.
Slewing drives zijn ontworpen om zware lasten te verwerken en bieden een precieze controle over de rotatie, waardoor ze ideaal zijn voor verschillende toepassingen die een gecontroleerde beweging vereisen.Het vermogen om zowel axiale als radiale belastingen te dragen, maakt ze waardevolle componenten in industrieën zoals de bouw., hernieuwbare energie en productie.
Technische parameters
Wij bieden een scala aan planetary gear reducers voor verschillende maten.
|
Model |
Nominaal uitgangsmoment (N.m.) |
Houdend koppel (kN.m) |
Tiltkoppel (kN.m) |
Axiële belasting (kN) |
Radiële belasting (kN) |
Verhouding |
Efficiëntie |
Precisie (graad) |
IP |
Werktemperatuur ((°C) |
Zelfvergrendeling |
Gewicht (kg) |
|
3 cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
251 kg |
Onze planetary gear reducers zijn allemaal uitgerust met een hoge werkzaamheid en IP66 waterdichtheid.en elk is ontworpen met zelfvergrendelende en lichtgewicht functies.
Toepassingen
Slewing drives vinden toepassingen in een breed scala aan industrieën en apparatuur waar gecontroleerde rotatie, precieze positionering en draagvermogen essentieel zijn.Hier zijn enkele gebruikelijke toepassingen van draaiende aandrijvingen:
Solar Tracking Systems: Sling drives worden veel gebruikt in zonne-tracking systemen om zonnepanelen en zonnepanelen gedurende de dag in de richting van de zon te oriënteren.maximale energieopslag en verbetering van de efficiëntie van de zonne-energieopwekking.
Windturbines: ze worden gebruikt in windturbines om de oriëntatie van de nacelle en bladen te regelen,de windturbine in staat stelt de windenergie efficiënt te benutten door de windrichting in te richten.
Bouwapparatuur: Slewing-aandrijvingen worden gebruikt in bouwmachines zoals graafmachines, kranen en betonnen pompen om een nauwkeurige controle van de boem, arm of emmerrotatie mogelijk te maken.
Landbouwmachinerie: Landbouwuitrusting, waaronder maaiers en irrigatiesystemen, gebruikt vaak draaibanden om de beweging en positionering van verschillende onderdelen te regelen.
Materialen hanteren: Vervoerssystemen, materiaalladers en staplers maken gebruik van draaiende aandrijvingen om de beweging en positionering van transportbanden en andere apparatuur te regelen.
Roterende tafels: in de productie- en bewerkingsindustrie worden in roterende tafels draaibanden gebruikt om tijdens bewerkingsprocessen een nauwkeurige indexering en positionering van werkstukken mogelijk te maken.
Marine- en offshoreapparatuur: Slewing-aandrijvingen worden gebruikt in scheepskraan, offshore boorplatforms en scheepspositioneringssystemen om de rotatie van apparatuur en ladingen te regelen.
Werkplatforms in de lucht: Liftplatforms en emmertrucks maken gebruik van draaiende aandrijvingen om de beweging en positionering van het werkplatform te regelen, waardoor toegang tot verhoogde gebieden wordt geboden.
Satellietantennen: Slingende aandrijvingen maken het mogelijk om satellietantennen nauwkeurig te wijzen en te volgen om de communicatie met de in omloop zijnde satellieten te behouden.
Omroep en bewaking: ze worden gebruikt in radio- en televisie-omroepantennes en bewakingscamerasystemen om de beweging van antennes of camera's te controleren.
Geautomatiseerde productie: slewing aandrijvingen spelen een rol in verschillende geautomatiseerde productieprocessen waarbij precieze rotatiebewegingen en positionering vereist zijn.
Defensie en ruimtevaart: In militaire en ruimtevaarttoepassingen worden ze gebruikt in radarsystemen, raketlanceermachines en telescopen om de oriëntatie van apparatuur te controleren.
Vermaakindustrie: Slewing drives zijn te vinden in pretparken, waaronder reuzenwielen en roterende platforms in pretparken.
Telescopen en observatoria: Astronomische observatoria en telescopen maken gebruik van draaiende aandrijvingen voor nauwkeurige positionering en het volgen van hemellichamen.
These examples highlight the versatility of slewing drives and their importance in a wide range of industries and applications where rotational motion and precise control are crucial for efficient and safe operation.
Ondersteuning en diensten
Technische ondersteuning en service van de zonne-tracker slew drive
We bieden professionele technische ondersteuning en service voor onze Solar Tracker Slew Drive. Ons team van experts is beschikbaar om u te helpen met elk probleem dat u heeft, van installatie tot onderhoud.
Installatie
Als u onze Solar Tracker Slew Drive voor het eerst installeert, kunnen we u gedetailleerde instructies en tutorials geven om ervoor te zorgen dat het proces soepel verloopt.
Onderhoud
Onze Solar Tracker Slew Drive is ontworpen om eenvoudig te onderhouden, maar als je vragen of problemen hebt, is ons team beschikbaar om te helpen.Wij kunnen u adviseren en helpen met onderhoudswerkzaamheden..
Probleemoplossing
Als u problemen ondervindt met uw Solar Tracker Slew Drive, kan ons team u helpen bij het oplossen van problemen.We kunnen u gedetailleerde instructies en advies geven om u te helpen uw Solar Tracker Slew Drive weer op en aan de slag te krijgen..
Verpakking en verzending
De Solar Tracker Slew Drive wordt geleverd in een robuuste kartonnen verpakking. De verpakking is ontworpen om het product te beschermen tegen eventuele schade die kan optreden tijdens de verzending.de Solar Tracker Slew Drive is stevig bevestigd met schuim en bubbelwrap om ervoor te zorgen dat deze niet beschadigd raakt tijdens het vervoerHet pakket bevat ook een producthandleiding en alle benodigde montageapparatuur.
