Productdetails:
|
| codeur: | Facultatief | Toepassing: | volgsysteem voor zonne-energie |
|---|---|---|---|
| Snelheidswaaier: | 0.1-1 rpm | Precisie: | 0.15° |
| Werktemperatuur: | -40°C tot +120°C | Naam van het product: | Zonne-tracker slew drive |
| Torsie: | 7320 NM | Inlaatspanning: | 24v |
| Markeren: | Snelle reactie zonne-tracker slew drive,Solar Tracker Slew Drive voor industriële,1 rpm Solar Tracker Drive |
||

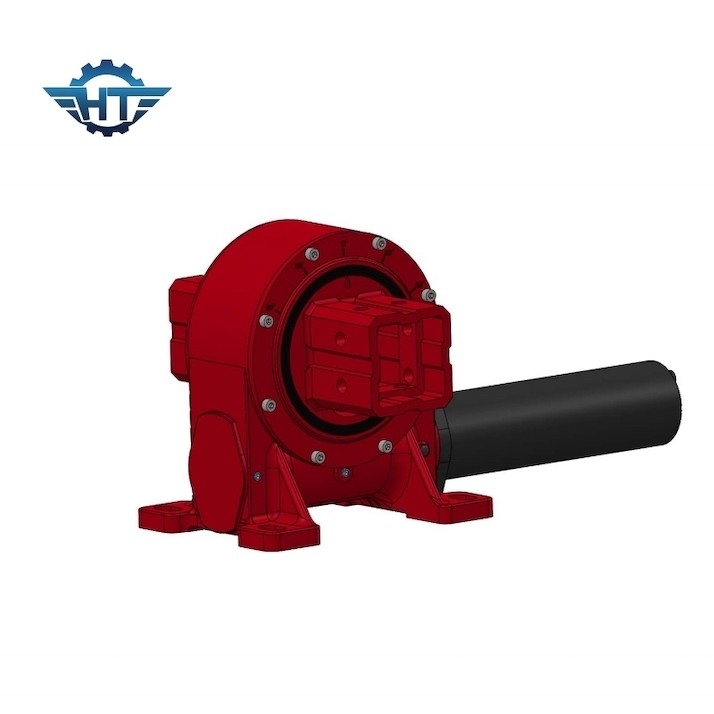

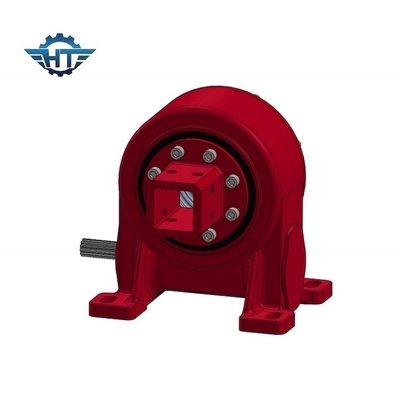

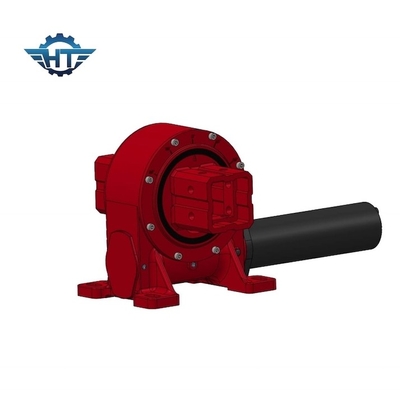

0.01° High-Resolution IP66 Solar Tracker Slewing Drive
Productbeschrijving
Een slewingdrive, ook wel slewdrive of slew bearingdrive genoemd, is een mechanisch onderdeel dat in verschillende toepassingen wordt gebruikt om de gecontroleerde rotatie van een lading rond een centrale as mogelijk te maken.Deze apparaten bieden een betrouwbare en robuuste oplossing voor gecontroleerde beweging, en worden vaak aangetroffen in industriële machines, zonne-opsporingssystemen, windturbines, bouwmachines en andere toepassingen die een precieze rotatie vereisen.De draaiende aandrijving bestaat meestal uit een stevige, een compacte behuizing met alle interne onderdelen die zijn ontworpen om te weerstaan aan zware belastingen en omgevingsomstandigheden.vaak aangeduid als het wormgewer, dat dient als draaipunt voor de rotatiebeweging en is aangesloten op een externe aandrijflijn die het koppel en het vermogen levert dat nodig zijn om de lading te draaien.en smeermiddelen zijn integrale onderdelen van de draaiende aandrijvingDe lagers bieden steun en verminderen wrijving voor een efficiënte rotatie, terwijl de afdichtingen en smeermiddelen de interne onderdelen beschermen tegen stof, vuil en vocht,en zorgen voor betrouwbaarheid op lange termijnAfhankelijk van de toepassing kunnen draaibanden een bevestigingsflens bevatten om het apparaat veilig aan de omringende structuur te bevestigen en een uitgangsversnelling om de lading die moet worden gedraaid, aan te sluiten.Slewing drives bieden een verscheidenheid aan voordelen voor een breed scala aan toepassingenHet is een zeer geschikt instrument voor het opstellen van een overzicht van de resultaten van de onderzoeksprocedure.Het vermogen om zowel axiale als radiale belastingen te dragen, maakt ze bijzonder waardevol in industrieën zoals de bouw., hernieuwbare energie en productie.
Technische parameters
Planetaire reducers, die veel worden gebruikt in geautomatiseerde transmissie systemen, zijn een soort mechanisch apparaat dat wordt gebruikt om de snelheid van een motor te verminderen terwijl het koppel wordt verhoogd.De bovenstaande tabel toont het nominale uitgangsmoment, vasthoudend koppel, kantelend koppel, axiale belasting, radiale belasting, verhouding, rendement, precisie, IP-bescherming, werktemperatuur, zelfvergrendelende eigenschap,en gewichtsinformatie voor verschillende groottes van planetaire reducers.
|
Model |
Nominaal uitgangsmoment (N.m.) |
Houdend koppel (kN.m) |
Tiltkoppel (kN.m) |
Axiële belasting (kN) |
Radiële belasting (kN) |
Verhouding |
Efficiëntie |
Precisie (graad) |
IP |
Werktemperatuur ((°C) |
Zelfvergrendeling |
Gewicht (kg) |
|
3 cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
251 kg |
Om samen te vatten, de specificaties van de besproken planetaire reducers variëren sterk afhankelijk van hun grootte.,en een breed temperatuurbereik.
Toepassingen
Slewing drives vinden toepassingen in een breed scala aan industrieën en apparatuur waar gecontroleerde rotatie, precieze positionering en draagvermogen essentieel zijn.Ze zijn niet alleen flexibel en robuust., maar ook in staat om een precieze positionering en rotatie van apparatuur en componenten te bieden.
Solar Tracking Systems: slewing drives worden veel gebruikt in zonne-trackingsystemen om zonnepanelen en zonnepanelen gedurende de dag in de richting van de zon te oriënteren.maximale energieopslag en verbetering van de efficiëntie van de zonne-energieopwekking.
Windturbines: ze worden gebruikt in windturbines om de oriëntatie van de nacelle en bladen te regelen,de windturbine in staat stelt de windenergie efficiënt te benutten door de windrichting in te richten.
Bouwapparatuur: Slewing-aandrijvingen worden gebruikt in bouwmachines zoals graafmachines, kranen en betonnen pompen om een nauwkeurige controle van de boem, arm of emmerrotatie mogelijk te maken.
Landbouwmachinerie: Landbouwuitrusting, waaronder maaiers en irrigatiesystemen, gebruikt vaak draaibanden om de beweging en positionering van verschillende onderdelen te regelen.
Materialen hanteren: Vervoerssystemen, materiaalladers en staplers maken gebruik van draaiende aandrijvingen om de beweging en positionering van transportbanden en andere apparatuur te regelen.
Roterende tafels: in de productie- en bewerkingsindustrie worden in roterende tafels draaibanden gebruikt om tijdens bewerkingsprocessen een nauwkeurige indexering en positionering van werkstukken mogelijk te maken.
Marine- en offshoreapparatuur: Slewing-aandrijvingen worden gebruikt in scheepskraan, offshore boorplatforms en scheepspositioneringssystemen om de rotatie van apparatuur en ladingen te regelen.
Werkplatforms in de lucht: Liftplatforms en emmertrucks maken gebruik van draaiende aandrijvingen om de beweging en positionering van het werkplatform te regelen, waardoor toegang tot verhoogde gebieden wordt geboden.
Hernieuwbare energie: Naast wind- en zonne-energie worden draaiende aandrijvingen gebruikt in getijden- en golvenenergiesystemen om de oriëntatie van energie-opvangapparaten te regelen.
Satellietantennen: Slingende aandrijvingen maken het mogelijk om satellietantennen nauwkeurig te wijzen en te volgen om de communicatie met de in omloop zijnde satellieten te behouden.
Omroep en bewaking: ze worden gebruikt in radio- en televisie-omroepantennes en bewakingscamerasystemen om antenne- of camerabewegingen te controleren.
Geautomatiseerde productie: slewing aandrijvingen spelen een rol in verschillende geautomatiseerde productieprocessen waarbij precieze rotatiebewegingen en positionering vereist zijn.
Defensie en ruimtevaart: In militaire en ruimtevaarttoepassingen worden ze gebruikt in radarsystemen, raketlanceermachines en telescopen om de oriëntatie van apparatuur te controleren.
Vermaakindustrie: Slewing drives zijn te vinden in pretparken, waaronder reuzenwielen en roterende platforms in pretparken.
Telescopen en observatoria: Astronomische observatoria en telescopen maken gebruik van draaiende aandrijvingen om hemellichamen nauwkeurig te positioneren en te volgen.
Mijnbouw- en steengroevexploitatie: Slewing-aandrijvingen worden gebruikt in zware mijnbouwapparatuur, zoals emmerwielgravers en stapler-reclaimers, om de beweging van onderdelen te regelen.
Deze voorbeelden benadrukken de veelzijdigheid van draaibanden en hun belang bij het verstrekken van precieze besturing in verschillende industrieën en toepassingen.
