Productdetails:
|
| Geluidsniveau: | ≤50dB | Naam van het product: | Zonne-tracker slew drive |
|---|---|---|---|
| Structuur: | Worm en uitrusting | Bescherming: | IP66 |
| Gewicht: | 65 kg | garantie: | 5 jaar |
| Resolutie: | 0.01° | Motor: | 24v |
| Markeren: | Worm en versnelling Zonne slew drive,Torkcontrole zonne-tracker aandrijving,Solar Slew Drive met IP66 |
||

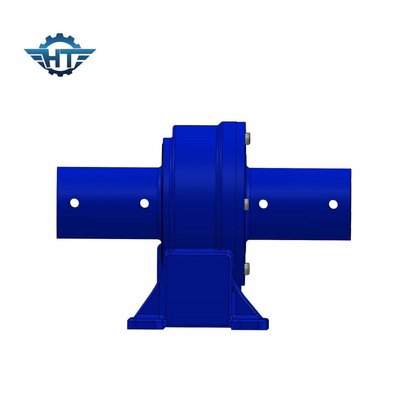

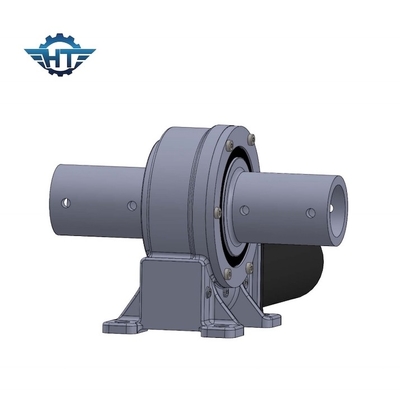

Snelheids- en koppelcontrole zonne-tracker slew drive met IP66-bescherming
Productbeschrijving
Een slewingdrive, ook wel slewdrive of slew bearingdrive genoemd, is een mechanisch onderdeel dat in verschillende toepassingen wordt gebruikt om de gecontroleerde rotatie van een lading rond een centrale as mogelijk te maken.Deze apparaten worden vaak gevonden in industriële machines., zonne-energiesystemen, windturbines, bouwmachines en andere toepassingen waarbij een gecontroleerde en nauwkeurige rotatie vereist is.
Hieronder vindt u een beschrijving van de belangrijkste kenmerken en componenten van een draaibare aandrijving:
Hoofdbehuizing: De draaibare aandrijving bestaat meestal uit een stevige, compacte behuizing die alle interne componenten bevat.De behuizing is ontworpen om te weerstaan aan zware lasten en omgevingsomstandigheden.
Centrale as: In de kern van de draaibare aandrijving bevindt zich een centrale as, vaak de wormversnelling genoemd, die dient als draaipunt voor de rotatiebeweging.
Versnellingsmechanisme: de primaire functie van de draaiende aandrijving is het omzetten van rotatiebeweging in hoekbeweging.met een breedte van meer dan 50 mm,De wormschroef verbindt zich met de tanden van de ringversnelling, waardoor een gecontroleerde rotatie mogelijk is.
Aandrijvingsmotor: om de rotatie van de draaiende aandrijving te regelen, wordt meestal een externe aandrijvingsmotor aangesloten.
Lagers: Lagers van hoge kwaliteit zijn cruciale onderdelen van een draaibare aandrijving.Sommige draaiknoppen hebben meerdere rijen lagers om de stabiliteit te verbeteren.
Afdichtingen en smering: Om de interne onderdelen tegen stof, vuil en vocht te beschermen, zijn de draaiende aandrijvingen voorzien van afdichtingen en pakkingen.Een goed smeermiddel is essentieel om slijtage te verminderen en langdurige betrouwbaarheid te garanderen.
Montageflens: afhankelijk van de toepassing kan er een montageflens worden aangebracht om de draaiende aandrijving veilig aan de omringende structuur te bevestigen.
Uitgangsversnelling: Sommige draaibanden hebben een uitgangsversnelling die is aangesloten op de lading die moet worden gedraaid.
Slewing drives zijn ontworpen om zware lasten te verwerken en bieden een precieze controle over de rotatie, waardoor ze ideaal zijn voor verschillende toepassingen die een gecontroleerde beweging vereisen.Het vermogen om zowel axiale als radiale belastingen te dragen, maakt ze waardevolle componenten in industrieën zoals de bouw., hernieuwbare energie en productie.
Technische parameters
|
Model |
Nominaal uitgangsmoment (N.m.) |
Houdend koppel (kN.m) |
Tiltkoppel (kN.m) |
Axiële belasting (kN) |
Radiële belasting (kN) |
Verhouding |
Efficiëntie |
Precisie (graad) |
IP |
Werktemperatuur ((°C) |
Zelfvergrendeling |
Gewicht (kg) |
|
3 cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
251 kg |
Toepassingen
Slewing drives vinden toepassingen in een breed scala aan industrieën en apparatuur waar gecontroleerde rotatie, precieze positionering en draagvermogen essentieel zijn.Hier zijn enkele gebruikelijke toepassingen van draaiende aandrijvingen:
Solar Tracking Systems: Sling drives worden veel gebruikt in zonne-tracking systemen om zonnepanelen en zonnepanelen gedurende de dag in de richting van de zon te oriënteren.maximale energieopslag en verbetering van de efficiëntie van de zonne-energieopwekking.
Windturbines: ze worden gebruikt in windturbines om de oriëntatie van de nacelle en bladen te regelen,de windturbine in staat stelt de windenergie efficiënt te benutten door de windrichting in te richten.
Bouwapparatuur: Slewing-aandrijvingen worden gebruikt in bouwmachines zoals graafmachines, kranen en betonnen pompen om een nauwkeurige controle van de boem, arm of emmerrotatie mogelijk te maken.
Landbouwmachinerie: Landbouwuitrusting, waaronder maaiers en irrigatiesystemen, gebruikt vaak draaibanden om de beweging en positionering van verschillende onderdelen te regelen.
Materialen hanteren: Vervoerssystemen, materiaalladers en staplers maken gebruik van draaiende aandrijvingen om de beweging en positionering van transportbanden en andere apparatuur te regelen.
Roterende tafels: in de productie- en bewerkingsindustrie worden in roterende tafels draaibanden gebruikt om tijdens bewerkingsprocessen een nauwkeurige indexering en positionering van werkstukken mogelijk te maken.
Marine- en offshoreapparatuur: Slewing-aandrijvingen worden gebruikt in scheepskraan, offshore boorplatforms en scheepspositioneringssystemen om de rotatie van apparatuur en ladingen te regelen.
Werkplatforms in de lucht: Liftplatforms en emmertrucks maken gebruik van draaiende aandrijvingen om de beweging en positionering van het werkplatform te regelen, waardoor toegang tot verhoogde gebieden wordt geboden.
Hernieuwbare energie: Naast wind- en zonne-energie worden draaiende aandrijvingen gebruikt in getijden- en golvenenergiesystemen om de oriëntatie van energie-opvangapparaten te regelen.
Satellietantennen: Slingende aandrijvingen maken het mogelijk om satellietantennen nauwkeurig te wijzen en te volgen om de communicatie met de in omloop zijnde satellieten te behouden.
Omroep en bewaking: ze worden gebruikt in radio- en televisie-omroepantennes en bewakingscamerasystemen om de beweging van antennes of camera's te controleren.
Geautomatiseerde productie: slewing aandrijvingen spelen een rol in verschillende geautomatiseerde productieprocessen waarbij precieze rotatiebewegingen en positionering vereist zijn.
Defensie en ruimtevaart: In militaire en ruimtevaarttoepassingen worden ze gebruikt in radarsystemen, raketlanceermachines en telescopen om de oriëntatie van apparatuur te controleren.
Vermaakindustrie: Slewing drives zijn te vinden in pretparken, waaronder reuzenwielen en roterende platforms in pretparken.
Telescopen en observatoria: Astronomische observatoria en telescopen maken gebruik van draaiende aandrijvingen voor nauwkeurige positionering en het volgen van hemellichamen.
Mijnbouw- en steengroevexploitatie: Slewing-aandrijvingen worden gebruikt in zware mijnbouwapparatuur, zoals emmerwielgravers en stapler-reclaimers, om de beweging van onderdelen te regelen.
These examples highlight the versatility of slewing drives and their importance in a wide range of industries and applications where rotational motion and precise control are crucial for efficient and safe operation.
Verpakking en verzending van de zonne-tracker
De Solar Tracker Slew Drive is verpakt in een beveiligde doos om te beschermen tegen beschadiging tijdens het transport.
De doos wordt vervolgens in een grotere plywooddoos geplaatst voor verzending.
Vervolgens wordt de doos met plakband en een etiket aangebracht voor verzending.
Het pakket wordt vervolgens naar het adres van de klant verzonden.
