Productdetails:
|
| Outputtorsie: | 7320 NM | Inlaatspanning: | 24v |
|---|---|---|---|
| Geluidsniveau: | ≤50dB | garantie: | 5 jaar |
| Snelheidswaaier: | 0.1-100 tpm | Resolutie: | 0.01° |
| Werktemperatuur: | -40°C tot +120°C | Toepassing: | PV-volgsysteem |
| Markeren: | Zonneversnellingsmotor voor nauwkeurigheid,PV Zonne Volgen zwenkt Aandrijving,High Output Torque zonne-tracker aandrijving |
||

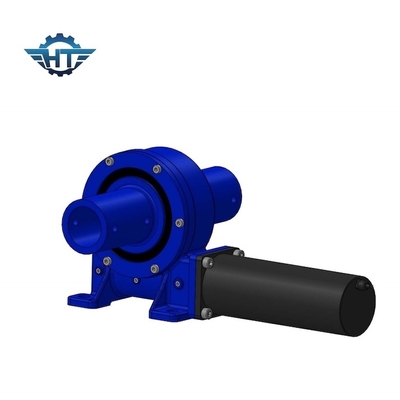

0.1° Accuracy Slewing Drive voor PV-trackingtoepassingen met een nauwkeurig hoge uitgangsmoment
Productbeschrijving
Een slewingdrive, ook wel slewdrive of slew bearingdrive genoemd, is een mechanisch onderdeel dat in verschillende toepassingen wordt gebruikt om de gecontroleerde rotatie van een lading rond een centrale as mogelijk te maken.Deze apparaten worden vaak gevonden in industriële machines., zonne-energiesystemen, windturbines, bouwmachines en andere toepassingen waarbij een gecontroleerde en nauwkeurige rotatie vereist is.
Belangrijkste kenmerken en componenten van een draaibank zijn:
Hoofdbehuizing: De draaibare aandrijving bestaat meestal uit een stevige, compacte behuizing die alle interne componenten bevat.De behuizing is ontworpen om te weerstaan aan zware lasten en omgevingsomstandigheden.
Centrale as: In de kern van de draaibare aandrijving bevindt zich een centrale as, vaak de wormversnelling genoemd, die dient als draaipunt voor de rotatiebeweging.
Versnellingsmechanisme: de primaire functie van de draaiende aandrijving is het omzetten van rotatiebeweging in hoekbeweging.met een breedte van meer dan 50 mm,.
Aandrijvingsmotor: om de rotatie van de draaiende aandrijving te regelen, wordt meestal een externe aandrijvingsmotor aangesloten.
Lagers: Lagers van hoge kwaliteit zijn cruciale onderdelen van een draaibare aandrijving.Sommige draaiknoppen hebben meerdere rijen lagers om de stabiliteit te verbeteren.
Afdichtingen en smering: Om de interne onderdelen tegen stof, vuil en vocht te beschermen, zijn de draaiende aandrijvingen voorzien van afdichtingen en pakkingen.Een goed smeermiddel is essentieel om slijtage te verminderen en langdurige betrouwbaarheid te garanderen.
Montageflens: afhankelijk van de toepassing kan er een montageflens worden aangebracht om de draaiende aandrijving veilig aan de omringende structuur te bevestigen.
Uitgangsversnelling: Sommige draaibanden hebben een uitgangsversnelling die is aangesloten op de lading die moet worden gedraaid.
Slewing drives zijn ontworpen om zware lasten te verwerken en bieden een precieze controle over de rotatie, waardoor ze ideaal zijn voor verschillende toepassingen die een gecontroleerde beweging vereisen.Het vermogen om zowel axiale als radiale belastingen te dragen, maakt ze waardevolle componenten in industrieën zoals de bouw., hernieuwbare energie en productie.
Technische parameters
|
Model |
Nominaal uitgangsmoment (N.m.) |
Houdend koppel (kN.m) |
Tiltkoppel (kN.m) |
Axiële belasting (kN) |
Radiële belasting (kN) |
Verhouding |
Efficiëntie |
Precisie (graad) |
IP |
Werktemperatuur ((°C) |
Zelfvergrendeling |
Gewicht (kg) |
|
3 cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
251 kg |
Toepassingen
Slewing-aandrijvingen zijn multifunctionele componenten die wereldwijd in verschillende industrieën en toepassingen worden gebruikt, omdat ze een gecontroleerde rotatie, nauwkeurige positionering en draagkracht bieden.Een van de belangrijkste voordelen van draaiende aandrijvingen is hun veelzijdigheidDe volgende 16 voorbeelden tonen toepassingen voor draaiende aandrijvingen.
1Solar Tracking Systems: Slewing drives worden gebruikt om zonnepanelen en -arrays te oriënteren om de energieopslag te maximaliseren en hun efficiëntie te verbeteren.
2Windturbines: ze maken het mogelijk de oriëntatie van de gondel en de bladen te regelen, zodat een windturbine de windenergie efficiënt kan benutten.
3- Constructietoerusting: slewing aandrijvingen bieden precieze controle voor schroeven, kranen of betonpompen over de boem, arm of emmer rotatie.
4Landbouwmachines: combineren oogstmachines en irrigatiesystemen gebruiken draaiende aandrijvingen om de beweging en positionering van verschillende componenten aan te drijven.
5Materialen hanteren: Slewing-aandrijvingen worden gebruikt in transportsystemen, materiaalladers en staplers om transportbanden te bedienen.
6Roterende tafels: in industriële en bewerkingsprocessen worden zij gebruikt in roterende tafels om tijdens de bewerking een nauwkeurige controle over de werkstukken te verlenen.
7- Marine en offshore apparatuur: Slewing drives zijn nodig in scheepskrans, offshore boorplatforms en scheepspositiesystemen om ladingen en apparatuur te roteren.
8. Luchtwerkplatformen: zij zijn essentieel in liftplatformen en emmertrucks, waardoor toegang tot verhoogde gebieden mogelijk is.
9. Hernieuwbare energie: Naast wind- en zonne-energie worden in getijden- en golvenenergiesystemen ook schuifdrijvers gebruikt om energie-opvangapparaten te oriënteren.
10Satelliet-schijven: ze helpen bij het wijzen en volgen van satelliet-schijven om de communicatie te behouden.
11Omroep en bewaking: radio- en televisie-omroepantennes en bewakingscamerasystemen gebruiken draaiende aandrijvingen om de antenne of camera te verplaatsen.
12Geautomatiseerde productie: zij spelen een sleutelrol in geautomatiseerde productieprocessen waarbij rotatiebeweging en nauwkeurige controle nodig zijn.
13Defensie en Luchtvaart: Raketlanceermachines, radarsystemen en telescopen hebben draaiende aandrijvingen om hun oriëntatie te controleren.
14Vermaakindustrie: Ze zijn te vinden in pretparken, waaronder reuzenwielen en draaiende platforms.
15Telescopen en observatoria: een astronomische observatoria en telescopen gebruiken ze om naar hemelse objecten te wijzen en te volgen.
16. Mijnbouw- en steengroevequipement: Zware mijnbouwapparatuur, zoals emmerwielgravers en stacker-reclaimers, gebruiken draaiende aandrijvingen om hun onderdelen te verplaatsen en te plaatsen.
Deze voorbeelden tonen de veelzijdigheid van draaibanden en hun belang voor een efficiënte en veilige werking.
Verpakking en verzending
Verpakking en verzending van zonne-tracker slew drive:
Het product wordt in een duurzame plywooddoos geplaatst en goed verzegeld.
Vervolgens wordt de doos in een buitenste kartonnen container gelegd.
De buitenkant is afgesloten met een waterdichte plastic wrap.
De verpakking is gemarkeerd met de productnaam en het bedrijfslogo.
Het pakket wordt verzonden via lucht- of zeevracht, afhankelijk van de locatie van de klant.
