Productdetails:
|
| Pakketgewicht: | 53 kg | Geluidsniveau: | ≤50dB |
|---|---|---|---|
| Inlaatspanning: | 24v | Snelheidswaaier: | 0.1-100 tpm |
| Naam van het product: | Zonne-tracker slew drive | Toepassing: | PV Zonne Volgend Systeem |
| Nauwkeurigheid: | 0.1° | Resolutie: | 3600 ppr |
| Markeren: | High-precision zonne-tracker slew drive,IP66-bescherming zonne-slew-drive,53 kg zonne-slew aandrijving |
||

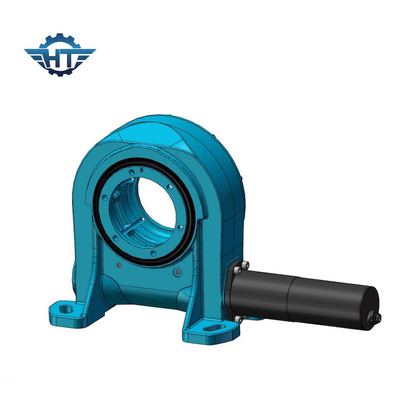

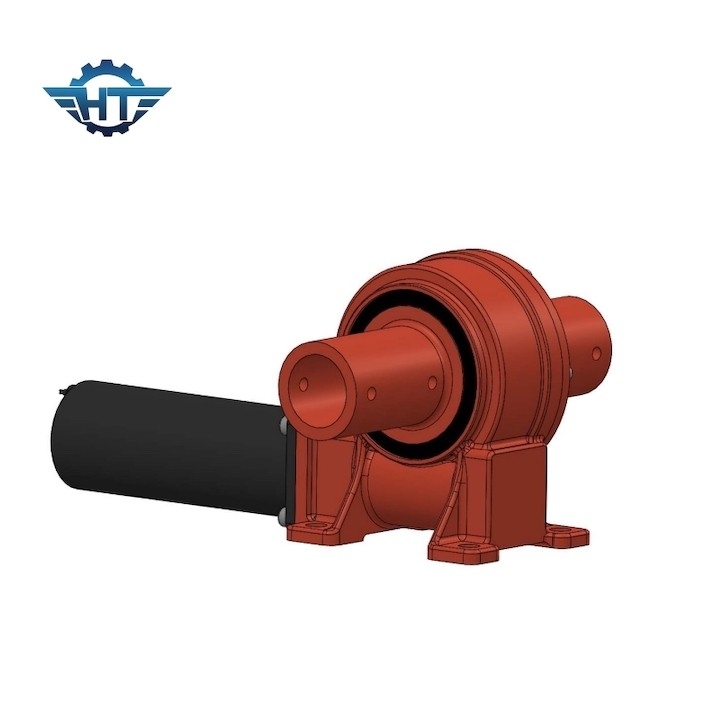

Hoogprecisie zonne-tracker slew drive resolutie 0,01° IP66 bescherming
Productbeschrijving
Een slewingdrive, ook wel slewdrive of slew bearingdrive genoemd, is een mechanisch onderdeel dat in verschillende toepassingen wordt gebruikt om de gecontroleerde rotatie van een lading rond een centrale as mogelijk te maken.Deze apparaten worden vaak gevonden in industriële machines., zonne-energiesystemen, windturbines, bouwmachines en andere toepassingen waarbij een gecontroleerde en nauwkeurige rotatie vereist is.
Hieronder vindt u een beschrijving van de belangrijkste kenmerken en componenten van een draaibare aandrijving:
Hoofdbehuizing: De draaibare aandrijving bestaat meestal uit een stevige, compacte behuizing die alle interne componenten bevat.De behuizing is ontworpen om te weerstaan aan zware lasten en omgevingsomstandigheden.
Centrale as: In de kern van de draaibare aandrijving bevindt zich een centrale as, vaak de wormversnelling genoemd, die dient als draaipunt voor de rotatiebeweging.
Versnellingsmechanisme: de primaire functie van de draaiende aandrijving is het omzetten van rotatiebeweging in hoekbeweging.met een breedte van meer dan 50 mm,De wormschroef verbindt zich met de tanden van de ringversnelling, waardoor een gecontroleerde rotatie mogelijk is.
Aandrijvingsmotor: om de rotatie van de draaiende aandrijving te regelen, wordt meestal een externe aandrijvingsmotor aangesloten.
Lagers: Lagers van hoge kwaliteit zijn cruciale onderdelen van een draaibare aandrijving.Sommige draaiknoppen hebben meerdere rijen lagers om de stabiliteit te verbeteren.
Afdichtingen en smering: Om de interne onderdelen tegen stof, vuil en vocht te beschermen, zijn de draaiende aandrijvingen voorzien van afdichtingen en pakkingen.Een goed smeermiddel is essentieel om slijtage te verminderen en langdurige betrouwbaarheid te garanderen.
Montageflens: afhankelijk van de toepassing kan er een montageflens worden aangebracht om de draaiende aandrijving veilig aan de omringende structuur te bevestigen.
Uitgangsversnelling: Sommige draaibanden hebben een uitgangsversnelling die is aangesloten op de lading die moet worden gedraaid.
Technische parameters
|
Model |
Nominaal uitgangsmoment (N.m.) |
Houdend koppel (kN.m) |
Tiltkoppel (kN.m) |
Axiële belasting (kN) |
Radiële belasting (kN) |
Verhouding |
Efficiëntie |
Precisie (graad) |
IP |
Werktemperatuur ((°C) |
Zelfvergrendeling |
Gewicht (kg) |
|
3 cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Ja, dat klopt. |
251 kg |
Toepassingen
Slewing drives spelen een cruciale rol in veel industrieën en toepassingen die een nauwkeurig gecontroleerde rotatie en draagkracht vereisen.Hier is een lijst van veelgebruikte toepassingen van draaiende aandrijvingen:
Solar Tracking Systems: Ze worden gebruikt om zonnepanelen en zonnepanelen te oriënteren om de energieopslag te maximaliseren en de efficiëntie van zonne-energieopwekking te verbeteren.
Windturbines: Slewing-aandrijvingen worden gebruikt om de oriëntatie van de nacelle en bladen te regelen om de windenergie efficiënt te benutten.
Bouwapparatuur: Er worden excavatoren, kranen en betonpompen gebruikt om de boom, de arm of de emmer nauwkeurig te laten draaien.
Landbouwmachines: het leger combineert oogstmachines en irrigatiesystemen die draaiende aandrijvingen gebruiken om de beweging en positionering van verschillende componenten te vergemakkelijken.
Materialen hanteren: Slewing-aandrijvingen worden gebruikt in transportsystemen, materiaalladers en stapelmachines om de beweging en positionering van transportbanden en andere apparatuur te regelen.
Bovendien worden draaibanden gebruikt in draaitafels voor nauwkeurige indexering en positionering van werkstukken tijdens bewerkingsprocessen, scheepskraan, offshore boorplatforms, scheepspositiesystemen,liften en emmerwagens, getijden- en golfenergiesystemen, zendantennes en bewakingscamerasystemen, geautomatiseerde productie, militaire en ruimtevaartapparatuur, pretparken,astronomische observatoria en telescopen, en zware mijnbouwapparatuur.
Deze voorbeelden tonen de veelzijdigheid van draaibanden en hun belang in verschillende aspecten van de industrie om een efficiënte en veilige werking te garanderen.
Ondersteuning en diensten
Technische ondersteuning en service
Bij
Tot onze diensten behoren:
Installatie- en installatievoorstellen
Onderhoudsinstructies
Probleemoplossing
Als u vragen heeft of hulp nodig heeft, neem dan contact met ons op.
Verpakking en verzending
Verpakking en verzending
Verpak elke Solar Tracker Slew Drive zorgvuldig met honingraat karton en limiet blokken.
Verzegel het goed in een doos en zet het etiket met de bijbehorende verzendgegevens.
Zorg ervoor dat alle verpakkingsmaterialen vrij zijn van stof en vuil.
Voeg een testrapport in het vak.
Het schip gebruikt een betrouwbare drager.
