Productdetails:
|
| Materiaal: | van gietijzer | Efficiëntie: | 40% |
|---|---|---|---|
| Bestuurder: | Elektrische motor | Kleur: | zoals gevraagd |
| Houdend koppel: | 39kNm~50kNm | Inlaatspanning: | 24 V |
| Uitgangssnelheid: | 0~1 t/min | Beschermingsniveau: | IP66 |
| Markeren: | ve7 kantelend verticaal draaigoed,Verticale draaigoed van pv-systeem,Verticaal draaibare aandrijving van pv-systeem |
||

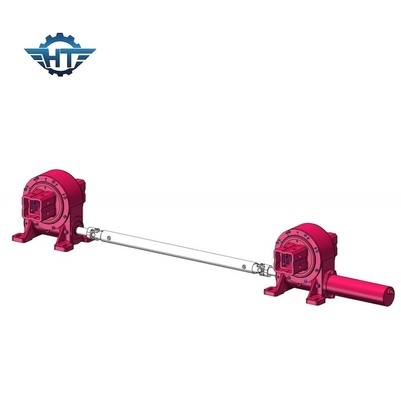

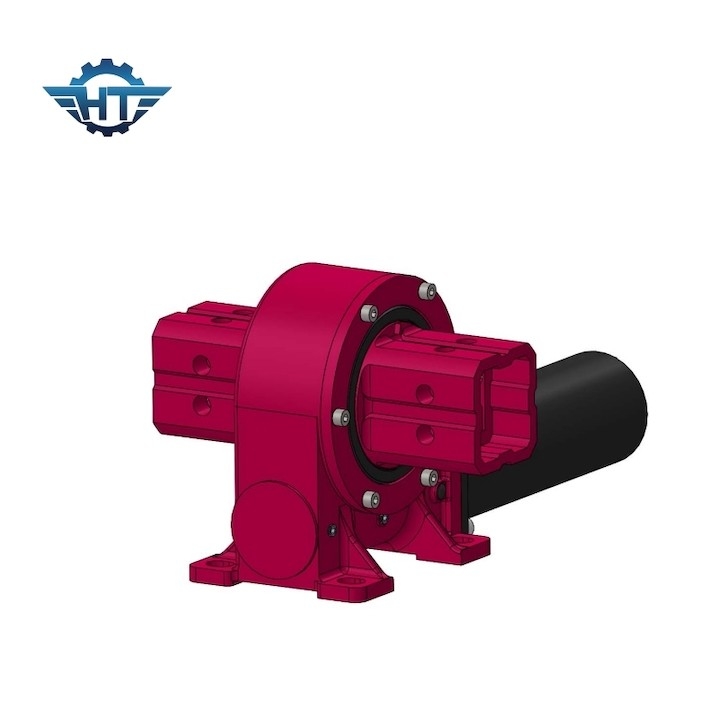

VE7 Neigingskoppel 8000N.M Slewing Drive voor PV-systeem
Beschrijving van de aandrijving van het draaigoestel
Het versnellingsmechanisme is geïntegreerd met de draairing en is verantwoordelijk voor de overdracht van vermogen en het genereren van de rotatiebeweging.met een vermogen van niet meer dan 50 WDe wisselwerking tussen de tandwiel en de tandwiel zorgt voor een gecontroleerde rotatie van de draaiende aandrijving.
Hangtuo Mechanical beschikt over diepgaande deskundigheid en heeft meer dan 10 jaar ervaring met het ontwerpen, ontwikkelen en produceren van draaiende aandrijvingen.Ons team is gespecialiseerd in onderzoek en ontwikkeling op dat specifieke gebied en bestrijkt de gebieden van traceertechnologieën voor fotovoltaïsche systemen, geconcentreerde zonne-energiecentrales, machinebouw en draaistechnologie.
Technische versie van het VE-model van de draaibank
| Model | Verhouding | Nominaal uitslagkoppel ((N.m.) | Torsie voor kanteling ((N.m.) | Het moment van aanhoudende aandrijving ((N.m.) | Axiële belasting ((kN) | Radiële belasting ((kN) | Efficiëntie | Zelfvergrendeling | Gewicht ((kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Ja, dat klopt. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Ja, dat klopt. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Ja, dat klopt. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Ja, dat klopt. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Ja, dat klopt. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Ja, dat klopt. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Ja, dat klopt. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Ja, dat klopt. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Ja, dat klopt. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Ja, dat klopt. | 251 |
Voordelen
- Ik weet het niet.Langdurige ervaring in intelligente procesbesturing voor de massaproductie en in klantgerichte productontwikkeling.
Slingdrijving (gesloten type, verticaal type, dubbelassig type,Precision Type) zandloper worm draai aandrijving is gebaseerd op de draaien lager met een sterk kantelmoment koppel en statische zelfvergrendeling functieEen groot deel van het tandcontactoppervlak is speciaal ontworpen voor het rijden met een hoge belasting.
We hebben kritieke kwaliteitsinspectiepunten in de fabriek, we hebben kwaliteitsinspectie-instructies om het proces te controleren.We gebruiken hoge nauwkeurigheid en meetmeter kalibratie.
Voor nadere gedetailleerde technische productparameters kunt u contact met ons opnemen voor de productcatalogus en gedetailleerde verkoopschetsen.
Toepassingen
De verticale draaibank wordt over het algemeen ingesteld opland of complexe terreinen wordt op grote schaal gebruikt in verschillende fotovoltaïsche energieopwekkingsprojecten, zoals parabolische of door middel van CSP-energieopwekking, fresnel-CSP-energieopwekking, platte eenassige zonne-opsporingssystemen,schuin zonne-opsporingssysteemHet is met hoge precisie, meestal dit model met afgesloten huis, het kan voorkomen dat stof en water binnenkomen.
