Productdetails:
|
| Model: | VE5 inch | Toepassing: | volgsysteem voor zonne-energie |
|---|---|---|---|
| Certificaat: | ISO9001, CE | Installatie: | horizontaal gemonteerd |
| Onderhoud: | Vrij | Kleur: | zoals gevraagd |
| Weerslag: | minder dan 0,1 graad | Inlaatspanning: | 24 V gelijkstroom |
| Markeren: | efficiënte worm gear slew drive,37/1 ratio worm gear slew drive,Volgingssysteem slew drive zonne |
||

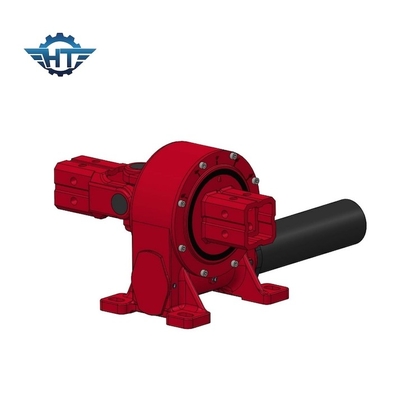

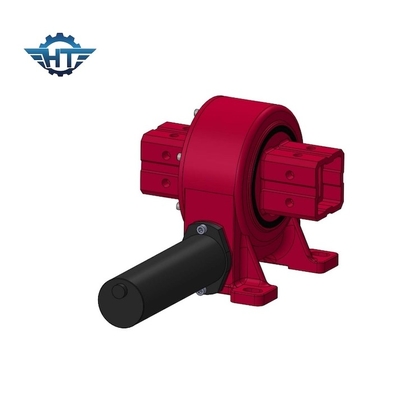

Efficiënte worm gear slew drive met 37:1 verhouding voor zonne-tracking systeem
Beschrijving van de worm gear slew drive
de draaiende aandrijvingen spelen een cruciale rol bij het mogelijk maken van de rotatiebeweging en het dragen van de belasting in verschillende industriële en mechanische systemen,een betrouwbare en efficiënte oplossing bieden voor toepassingen die een continue rotatie en draagkracht vereisen.Slewing drives worden vaak gebruikt in toepassingen die 360 graden continue rotatie vereisen, zoals zonne-trackingsystemen, windturbines, kranen, graafmachines en industriële machines.Ze bieden een compacte en efficiënte oplossing voor het overbrengen van koppel en het ondersteunen van zware lasten, terwijl ze een soepele en precieze rotatie mogelijk maken.
VE-modelprestatieparameters
| VE-modelprestatieparameters | ||||||||||||
| Model | Nominaal uitgangsmoment (N.m.) | Houdend koppel (kN.m) | Tiltkoppel (kN.m) | Axiële belasting (kN) | Radiële belasting (kN) | Verhouding | Efficiëntie |
Precisie (graad) |
IP | Werktemperatuur ((°C) | Zelfvergrendeling | Gewicht ((kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 251 kg |
Kenmerken
Onderhoud en smering: afhankelijk van het specifieke ontwerp kunnen draaiende aandrijvingen periodiek onderhoud vereisen.met inbegrip van het smeren van de tandwielen en het inspecteren van de behuizing op sporen van slijtage of beschadigingEen goed onderhoud zorgt voor optimale prestaties en een lange levensduur.
Precisie en besturing: slewing-aandrijvingen kunnen een nauwkeurige besturing van de rotatiebeweging bieden, waardoor ze geschikt zijn voor toepassingen die positioneringsnauwkeurigheid en -besturing vereisen,zoals zonne-opsporingssystemen of robotarm.
Weerstand: Veel draaibare aandrijvingen zijn ontworpen om te weerstaan aan harde omgevingsomstandigheden, waaronder extreme temperaturen, vochtigheid en blootstelling aan corrosieve stoffen.Dit maakt ze geschikt voor buitentoepassingen waar duurzaamheid essentieel is.
De specifieke kenmerken en mogelijkheden van draaibanden kunnen variëren afhankelijk van het ontwerp en de beoogde toepassing.het is belangrijk om de productspecificaties en richtlijnen te raadplegen voor gedetailleerde informatie.
