Productdetails:
|
| Model: | 5 duim | Bestuurder: | Elektrische motor |
|---|---|---|---|
| Toepassing: | Zonnepanelen Systeem | Kleur: | zoals gevraagd |
| Invoertype: | Elektrisch | Geluidsniveau: | Laag |
| Productnaam: | Verticale Zwenkende Aandrijving | Structuur: | Versnellingsbak |
| Markeren: | 5' worm gear slew drive,Verticale worm gear slew drive,Verticaal draaiende aandrijving met uitgangsmoment van 900 nm |
||

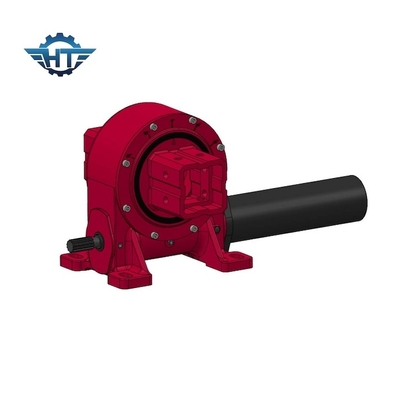

Verticale 5' worm gear slew drive met 900Nm uitgangsmoment en hoog terughoudend koppel
Beschrijving van de worm gear slew drive
Het ontwerp en de specificaties van draaiende aandrijvingen kunnen variëren afhankelijk van de specifieke toepassingsvereisten, waaronder laadcapaciteit, snelheid, nauwkeurigheid en omgevingsomstandigheden.Verschillende maten en versnellingsverhoudingen zijn beschikbaar voor een breed scala aan toepassingen en laadcapaciteiten.
Onze draaiende aandrijving heeft eigenschappen van achteruit zelfvergrendeling vanwege de eigenschappen van zelfvergrendeling van wormversnellingen.Vergeleken met de traditionele swingproductenDe versnellingsbak is eenvoudig te installeren, onderhoud makkelijk en bespaart aanzienlijke plaats.
VE-modelprestatieparameters
| VE-modelprestatieparameters | ||||||||||||
| Model | Nominaal uitgangsmoment (N.m.) | Houdend koppel (kN.m) | Tiltkoppel (kN.m) | Axiële belasting (kN) | Radiële belasting (kN) | Verhouding | Efficiëntie |
Precisie (graad) |
IP | Werktemperatuur ((°C) | Zelfvergrendeling | Gewicht (kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 251 kg |
Voordelen
1Sterk omdraaimoment op basis van draairing
2Neem de omhulsel worm drive
3. Rij grotere belasting voor het gebruik van multi-tand contact
4Betere statische zelfvergrendelingsfunctie
