Productdetails:
|
| Toepassing: | volgsysteem voor zonne-energie | Motor: | 24 V gelijkstroom |
|---|---|---|---|
| Duurzaamheid: | Levenscyclus van 30 jaar | Efficiëntie: | Hoog |
| Naam: | elektrische slew-drive | geluid: | Laag |
| Bescherming: | IP66 | Gewicht: | Licht |
| Markeren: | Ve5 worm slew drive,Zonne-opsporingssysteem worm slew drive,Verzorging van het voertuig |
||

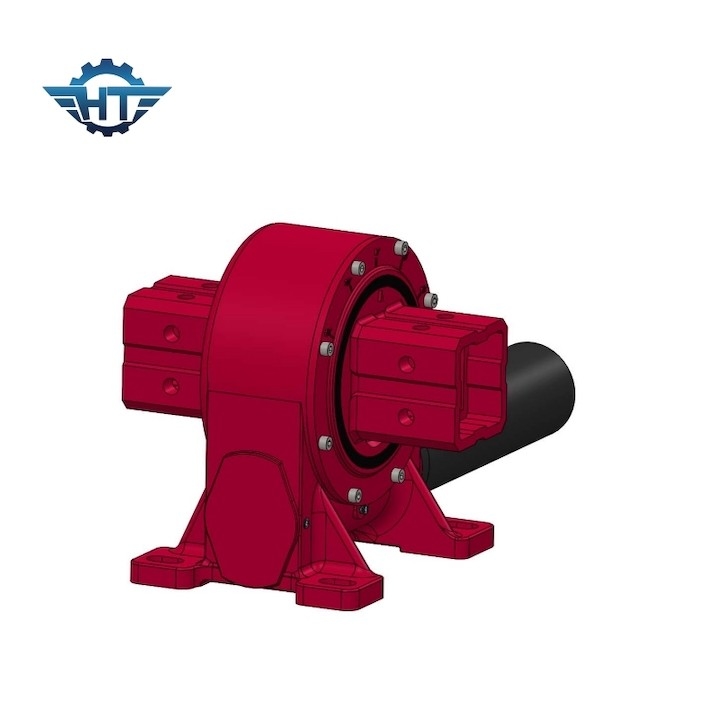

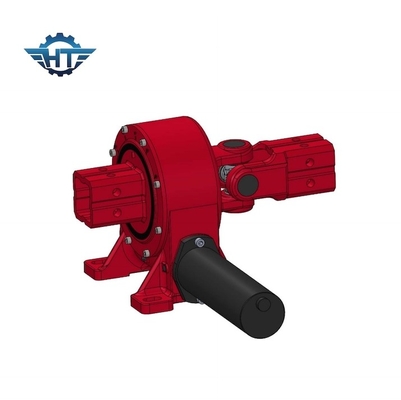

VE5 Envelope Worm Slew Drive voor Solar Tracking System
Beschrijving van de envelopworm slew drive
De slewing drives spelen een belangrijke rol in veel machines en installaties voor zware machines, omdat zij een soepele en precieze rotatiebeweging mogelijk maken.Het compacte ontwerp en de veelzijdige draagkracht maken ze een onmisbaar onderdeel in veel industriële toepassingen..
De omhulselworm-afvoer is ontworpen in een rotatie van zonnepanelen en verbetert de efficiëntie van de energieopwekking.Ze kunnen worden toegepast in PV-tracker-single-axis & dual-axis zonne-tracking-oplossingen, zonneconcentrator, zonneplatte, CPV (concentreerd fotovoltaïsch), CSP (concentreerde zonne-energie), zonne-paralleltrog enz.
VE-modelprestatieparameters
| VE-modelprestatieparameters | ||||||||||||
| Model | Nominaal uitgangsmoment (N.m.) | Houdend koppel (kN.m) | Tiltkoppel (kN.m) | Axiële belasting (kN) | Radiële belasting (kN) | Verhouding | Efficiëntie |
Precisie (graad) |
IP | Werktemperatuur ((°C) | Zelfvergrendeling | Gewicht ((kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. |
251 kg |
Kenmerken en voordelen
Hoge koppelcapaciteit: de draaiende aandrijving is ontworpen om zware belastingen te weerstaan en heeft een hoge koppeloverdracht.
Compact ontwerp: de draaibare aandrijving heeft compacte afmetingen en is geschikt voor beperkte installatieruimte.
Ondersteunt meerdere belastingen: De draaibank kan bestand zijn tegen axiale, radiale en momentbelastingen, waardoor deze geschikt is voor verschillende toepassingen.
Duurzaamheid: Slewing drives maken meestal gebruik van duurzame materialen en afgesloten ontwerpen om zich aan te passen aan harde werkomgevingen en lange levensduur.
Aanpasbaarheid: De draaiende aandrijving kan worden aangepast aan specifieke vereisten, zoals versnellingsverhoudingen en motoropties.
Toepassingen
Er zijn veel toepassingen waar een draaibare aandrijving kan worden gebruikt, vooral omdat het goed geschikt is voor toepassingen die een belasting vereisen om vermogen en draaiend koppel te behouden.
Typische toepassingen van schommel aandrijving zijn onder meer:
1- Zonne-tracker.
2Windturbines
3- Mensenlift.
4.Hydraulische machines
5Telehandler.
6- De graafmachine.
7- Lift.
8Kraan
9Boringsapparatuur
10Militaire uitrusting
