Productdetails:
|
| Kleur: | Zoals vereist | Grootte: | 3 tot 25 inch |
|---|---|---|---|
| Toepassing: | PV-volgsysteem | Elektrische motor: | - Ja, dat klopt. |
| Gesloten behuizing: | - Ja, dat klopt. | Module: | Verwarmingsmodule |
| Uitgangssnelheid: | 0~1 t/min | Transportpakket: | Standaard uitvoerend pakket |
| Markeren: | Verticale schuifdrijving,Verticale draaibank 24 V,Verticale draaibank met 24 V motor |
||

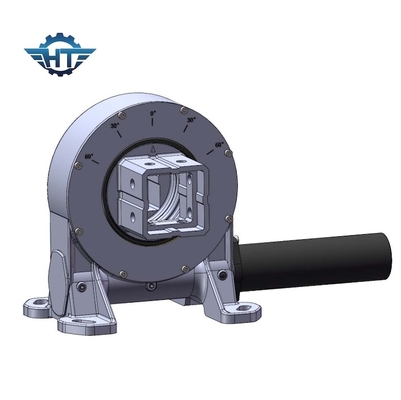

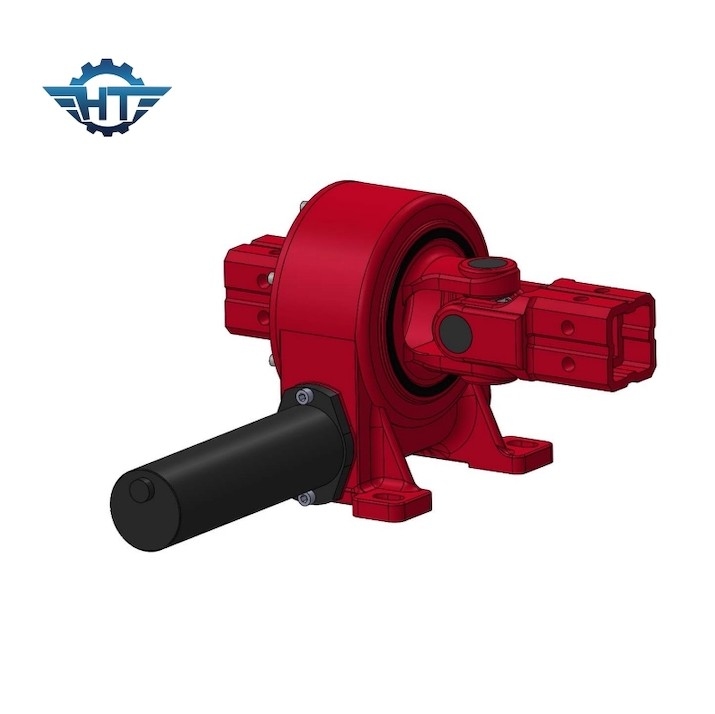

VE9 Verticale draaibare aandrijving met 24V-motor voor zonnetrackingsystemen
Beschrijving van de versnellingsbak met worm en tandwiel
Slewing-versnellingsbakken zijn ontworpen om hoge belastingen te verwerken, een precieze positionering te bieden en bestand te zijn tegen zware toepassingen.en een soepele werkingBovendien bevatten sommige draaige versnellingsbakken extra functies zoals geïntegreerde remmen of ingekapselde afdichtingssystemen om hun prestaties en duurzaamheid te verbeteren.
Verticale schuif aandrijving prestatie parameters
| Model | Verhouding | Nominaal uitslagkoppel ((N.m.) | Torsie voor kanteling ((N.m.) | Het moment van aanhoudende aandrijving ((N.m.) | Axiële belasting ((kN) | Radiële belasting ((kN) | Efficiëntie | Precisie ((°) | Zelfvergrendeling | Gewicht ((kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Ja, dat klopt. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Ja, dat klopt. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Ja, dat klopt. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Ja, dat klopt. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Ja, dat klopt. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Ja, dat klopt. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Ja, dat klopt. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Ja, dat klopt. | 251 |
Kenmerken
1. Roteren ±60°, hard stoppen van binnenuit om de veiligheid van het systeem te waarborgen
2. Sluit een aandrijving motor van links of rechts
3- De afstand is al door de fabrikant ingesteld vóór de fabriek, geen aanpassing nodig bij de installatie
4Het vet was al gevuld voor de fabriek.
4Eenvoudige installatie en weinig onderhoud
5Compact ontwerp en ruimtebesparing
6De versnelling is zelfvergrendelend, geen rem nodig
7Eenvoudige en vloeiende methode om te starten en te stoppen
8. Hoog kantelmoment, geschikt voor horizontale installatie
Toepassingen
De versnellingsbakken worden veel gebruikt in verschillende toepassingen waar een nauwkeurige en gecontroleerde rotatiebeweging vereist is.
Bouw- en zware machines: wormversnellingsboxen worden vaak gebruikt in bouwmachines zoals kranen, graafmachines en luchtwerkplatforms.Ze zorgen voor het nodige koppel en een soepele rotatie die nodig is voor het heffen, zwaaien, en het uitbreiden van de apparatuur.
Solar Tracking Systems: In zonne-energiecentrales en zonne-tracking systemen worden worm gear draaiende versnellingsbakken gebruikt om zonnepanelen of spiegels te oriënteren en te volgen om de opvang van zonne-energie te maximaliseren.De langzame en nauwkeurige rotatie van de wormversnelling zorgt voor een nauwkeurige positionering van de zonnepanelen om de blootstelling aan zonlicht gedurende de dag te optimaliseren.
