Productdetails:
|
| Certificaten: | ISO9001, CE | Installatie: | Verticaal |
|---|---|---|---|
| Levensduur: | 30 jaar | Stroomvoorziening: | 24 VDC |
| Bescherm: | IP66 | Bescherm de functie: | Ingesloten |
| Standaardkleur: | Zoals gevraagd | Gebruik: | Geoptimaliseerde zonne-trackers |
| Markeren: | Eenassige wormversnellingsboor,24V versnellingssleeuw aandrijving,Eenassige versnellingsraten |
||

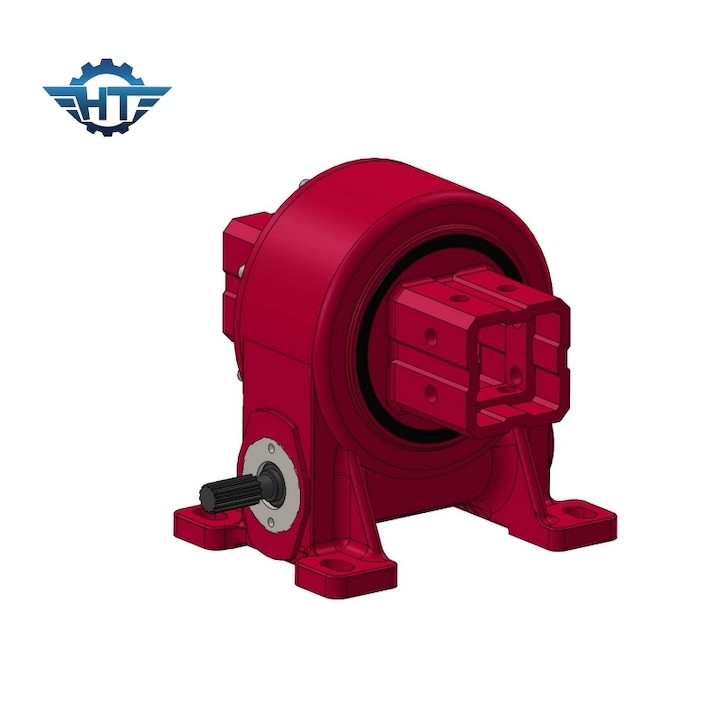

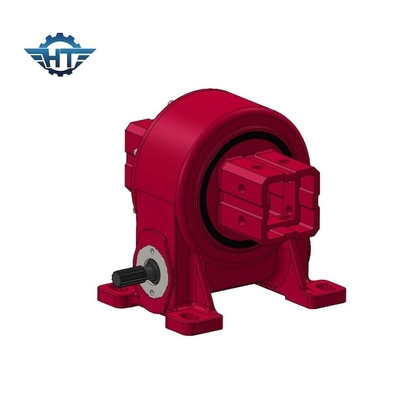

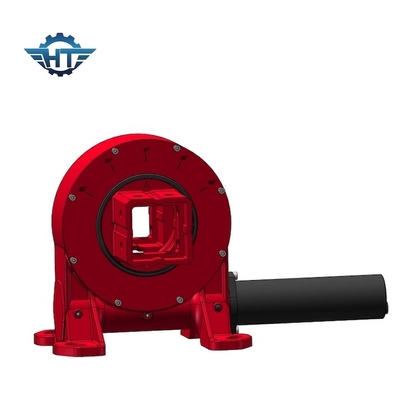

VE5 Eenassige 24V elektrische planetaire motor worm gear slew drive
Beschrijving van de worm gear slew drive
Een wormversnelling, ook wel worm aandrijving genoemd, is een mechanisch versnellingssysteem dat bestaat uit een tandwiel, de wormversnelling genaamd, gemaskerd met een spiraalvormige schroefvormige versnelling, de worm genaamd.De wormverbinding lijkt op een schroefdraad, terwijl de wormversnelling lijkt op een cilindrische versnelling met tanden die eromheen draaien.
De worm en de worm hebben loodrechte assen, en wanneer de worm wordt gedraaid, gaat hij in contact met de tanden van de worm, waardoor deze ook draait.De hoek van de spiraalvormige tanden op de worm zorgt voor een schuifbewegingDe reductieverhouding wordt bepaald door het aantal tanden op het wormverband en het aantal draden op de worm.
VE-modelprestatieparameters
| VE-modelprestatieparameters | ||||||||||||
| Model | Nominaal uitgangsmoment (N.m.) | Houdend koppel (kN.m) | Tiltkoppel (kN.m) | Axiële belasting (kN) | Radiële belasting (kN) | Verhouding | Efficiëntie |
Precisie (graad) |
IP | Werktemperatuur ((°C) | Zelfvergrendeling | Gewicht ((kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 251 kg |
Toepassingen
Wormversnellingen worden vaak aangetroffen in verschillende machines en apparatuur, waaronder transportsystemen, verpakkingsmachines, liften en liften, stuurmechanismen voor auto's,en industriële toepassingen waarbij gereguleerde beweging en koppeloverdracht vereist zijn.
Kenmerken
Een aantal van de voordelen van wormversnellingen zijn:
Hoge versnellingsreductie: wormversnellingen bieden een hoge versnellingsreductieverhouding, waardoor de snelheid tussen de invoer- en uitvoeras aanzienlijk wordt verminderd.Dit maakt ze geschikt voor toepassingen waarbij een hoog koppel en een lage snelheid nodig zijn.
Compact ontwerp: De compacte aard van wormversnellingen maakt ze ideaal voor toepassingen waar de ruimte beperkt is.
Zelfvergrendelingsfunctie: wormversnellingen hebben een zelfvergrendelingsfunctie, wat betekent dat de wormversnellingen de worm niet gemakkelijk kunnen aandrijven.Deze eigenschap maakt wormversnellingen nuttig in toepassingen waar het behoud van de positie of het voorkomen van achteruitrijden noodzakelijk is.
Hoge schokvastheid: wormversnellingen kunnen hoge schokbelastingen verwerken vanwege het grote contactgebied tussen de worm- en wormversnellingstanden.Dit maakt ze geschikt voor zware toepassingen.
