Productdetails:
|
| Toepassing: | Montage-systeem voor tracking van zonnepanelen | Kleur: | Als vereiste |
|---|---|---|---|
| Het gebiedsleven: | 30 jaar | Levertyd: | 3 tot 45 dagen |
| Motortype: | Elektrische motor | Bescherming: | IP66, afgesloten |
| Vierkant Uitgang: | 94*94 mm | Transmissieefficiency: | 40% |
| Markeren: | Montage-systeem Elektrische schuifdrijving,Eenassige elektrische schuifdrijving,Zonnepaneel tracker elektrische schuifdrive |
||

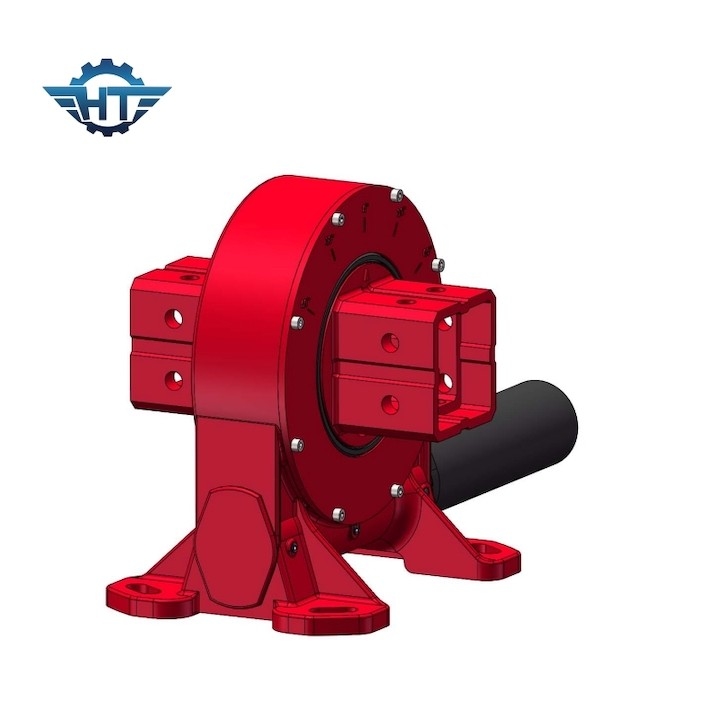

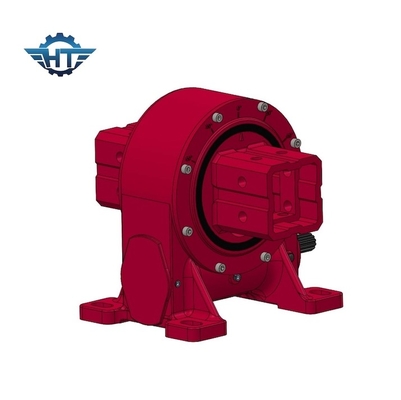

VE9 Elektrische slewingdrive voor montage van een eenastig zonnepaneel-tracker
Beschrijving van de wermversnellingsdrijving
De worm en de worm hebben loodrechte assen, en wanneer de worm wordt gedraaid, gaat hij in contact met de tanden van de worm, waardoor deze ook draait.De hoek van de spiraalvormige tanden op de worm zorgt voor een schuifbewegingDe reductieverhouding wordt bepaald door het aantal tanden op het wormverband en het aantal draden op de worm.
Wormversnellingen worden veel gebruikt in verschillende toepassingen vanwege hun unieke kenmerken.
Hoge versnellingsreductie: wormversnellingen bieden een hoge versnellingsreductieverhouding, waardoor de snelheid tussen de invoer- en uitvoeras aanzienlijk wordt verminderd.Dit maakt ze geschikt voor toepassingen waarbij een hoog koppel en een lage snelheid nodig zijn.
Compact ontwerp: De compacte aard van wormversnellingen maakt ze ideaal voor toepassingen waar de ruimte beperkt is.
Zelfvergrendelingsfunctie: wormversnellingen hebben een zelfvergrendelingsfunctie, wat betekent dat de wormversnellingen de worm niet gemakkelijk kunnen aandrijven.Deze eigenschap maakt wormversnellingen nuttig in toepassingen waar het behoud van de positie of het voorkomen van achteruitrijden noodzakelijk is.
Hoge schokvastheid: wormversnellingen kunnen hoge schokbelastingen verwerken vanwege het grote contactgebied tussen de worm- en wormversnellingstanden.Dit maakt ze geschikt voor zware toepassingen.
VE-model Slewing Drive prestatieparameters
| VE-modelprestatieparameters | ||||||||||||
| Model | Nominaal uitgangsmoment (N.m.) | Houdend koppel (kN.m) | Tiltkoppel (kN.m) | Axiële belasting (kN) | Radiële belasting (kN) | Verhouding | Efficiëntie |
Precisie (graad) |
IP | Werktemperatuur ((°C) | Zelfvergrendeling | Gewicht ((kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 251 kg |
Toepassingen
Een wormversneller is een mechanisch apparaat dat wordt gebruikt om een rotatiebeweging te bewerkstelligen in verschillende toepassingen.met een vermogen van niet meer dan 50 W,Het unieke ontwerp van wormversnellingen zorgt voor hoge versnellingsverhoudingen en zelfvergrendelingsmogelijkheden, waardoor ze geschikt zijn voor verschillende toepassingen.Hier zijn enkele veel voorkomende toepassingen van worm gear draaiende aandrijvingen:
Solar Tracking Systems: Worm gear slewing drives worden veel gebruikt in zonne-trackingsystemen, zoals zonnepanelen of zonneconcentratoren.Deze aandrijvingen stellen de zonnepanelen of spiegels in staat de beweging van de zon te volgenDe zelfvergrendelende eigenschap van wormversnellingen helpt de positie van de panelen te behouden ondanks externe krachten en windbelastingen.
Bouw- en zware apparatuur: wormversnellingsdrijvingen vinden toepassingen in bouwmachines en zware apparatuur.waar zij een soepel en gecontroleerd draaien van de boom of van de scheeffaciliteit mogelijk makenDe hoge versnellingsverhoudingen van wormversnellingen maken het mogelijk om zware ladingen nauwkeurig te positioneren en op te tillen.
Industriële draaitafels: wormversnellingen worden gebruikt in industriële draaitafels die worden gebruikt voor het draaien van grote en zware objecten.en materialenbehandelingssystemen wanneer het nodig is werkstukken of producten voor verwerking te draaien, inspectie of overdracht tussen verschillende stations.
Robotica en automatisering: de draaibanden van wormversnellingen spelen een cruciale rol in verschillende robottoepassingen.een nauwkeurige en gecontroleerde beweging mogelijk makenDeze aandrijvingen worden ook gebruikt in geautomatiseerde transportsystemen, waar zij het vervoer van goederen en materialen langs de productielijn vergemakkelijken.
Windturbines: Worm gear slewing drives worden gebruikt in windturbinesystemen.De zelfvergrendelende eigenschap van wormversnellingen zorgt ervoor dat de turbine goed in lijn blijft met de windrichting.
Satelliet antennes: in satelliet antennes worden wormversnellende aandrijvingen gebruikt voor het volgen en positioneren.Ze laten de antennes satellieten nauwkeurig volgen en een stabiele verbinding onderhouden., zelfs wanneer het wordt blootgesteld aan omgevingsfactoren zoals wind of trillingen.
Dit zijn slechts enkele voorbeelden van de talrijke toepassingen van worm gear draai aandrijvingen.en zelfvergrendelende eigenschappen maken ze geschikt voor verschillende industrieën waar precieze rotatiebeweging en koppeloverdracht vereist zijn.
