| Merknaam: | HangTuo |
| Modelnummer: | VE9 |
| MOQ: | 1 stuk |
| Prijs: | USD 280~504 / pc |
| Levertijd: | 15 tot 45 dagen |
| Betalingsvoorwaarden: | L/C, T/T, Western Union |
Hoogkoppel Zonnevolger Aandrijvingsoplossing voor Betrouwbare PV-stroomopwekking
Beschrijving

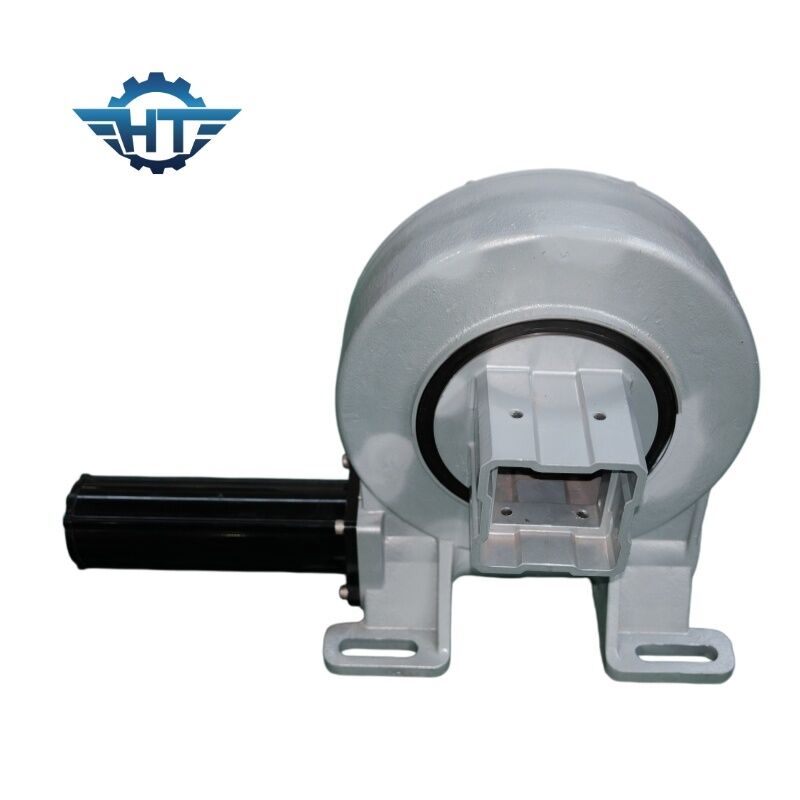

De VE9 compacte wormwiel-draaitafel is een hoogwaardige roterende aandrijvingsoplossing, speciaal ontworpen voor zonnevolgsystemen, waaronder eenassige PV-trackers, tweeassige zonnevolgers en Concentrated Solar Power (CSP) toepassingen.
De VE9 draaitafel, die een precisie zandloper wormwielmechanisme combineert met een geïntegreerde 24V DC-tandwielmotor, levert betrouwbare koppeloverdracht, precieze positionering en een uitzonderlijk draagvermogen in buitenomgevingen voor zonne-energie.
Met zijn compacte structuur, zelfremmende capaciteit en hoge kantelmomentcapaciteit is de VE9 ontworpen om de stabiliteit en levensduur van zonnevolgsystemen te verbeteren onder wisselende weersomstandigheden.
Kenmerken
Robuuste wormwieloverdrachtstructuur
Hoogsterkte behuizing
Precisielagerondersteuning
Weerbestendig afdichtingsontwerp
Lage onderhoudsvereisten
Het is ontworpen om stabiele rotatiecontrole te bieden gedurende de gehele levenscyclus van het zonnevolgsysteem.
Aangepaste Zonnevolger Aandrijvingsoplossingen
Hangtuo biedt aangepaste draaitafeloplossingen op basis van projectvereisten, waaronder:
Diverse overbrengingsverhoudingen
Aangepaste montageafmetingen
Motorintegratie
Optionele encoders en sensoren
Speciale eisen voor milieubescherming
Neem contact met ons op voor modelselectie of technische ondersteuning voor uw volgende zonnevolgerproject.
VE Wormwiel Draaitafel Technische Gegevens
| Model | Verhouding | Nominaal Uitgangskoppel (N.m) | Kantelkoppel (N.m) | Houdkoppel (N.m) | Axiale Belasting (kN) | Radiale Belasting (kN) | Rendement | Precisie (°) | Zelfremmend | Gewicht (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Waarom Kiezen voor de VE9 Zonnevolger Draaitafel?
1. Compact Ontwerp en Hoge Koppel Dichtheid
In tegenstelling tot traditionele roterende oplossingen die aparte tandwielkasten en montagecomponenten vereisen, integreert de VE9 de draaitafel tandwielkast en het aandrijfmechanisme in één compacte unit om te voldoen aan de strenge eisen van zonnevolgtoepassingen. Dit ontwerp helpt om:
Ruimtevereisten voor installatie te verminderen
Tracker structureel ontwerp te vereenvoudigen
Kosten voor systeemintegratie te verlagen
Efficiëntie van installatie ter plaatse te verbeteren
2. Zelfremmend Wormwielmechanisme om Windbelastingen te Weerstaan
Zonnevolgers opereren in open buitenomgevingen waar windbelastingen immense impactkrachten kunnen genereren. De VE9 maakt gebruik van een zandloper wormwielontwerp met inherente zelfremmende eigenschappen, waardoor de positie van het zonnepaneel behouden blijft, zelfs wanneer de motor is uitgeschakeld.
Belangrijkste voordelen zijn: verbeterde windbestendigheid, verminderd risico op terugloop, verbeterde trackerveiligheid en lager energieverbruik tijdens inactieve periodes.
3. Geïntegreerde 24V DC Motor voor Eenvoudige Systeemintegratie
De VE9 kan worden uitgerust met een 24V DC tandwielmotor, wat een complete aandrijvingsoplossing biedt voor PV-volgsystemen. Het ondersteunt Hall-sensor feedback. VE9 Draaitafel Toepassingen
De VE9 wormwiel draaitafel is geschikt voor:
Zonnevolgsystemen
Eenassige PV-trackers
Tweeassige zonnevolgers
Utility-scale grondgebonden PV-installaties
Gedistribueerde PV-systemen
Apparatuur voor hernieuwbare energie
Concentrated Solar Power (CSP) heliostaatsystemen
Zonneconcentrators
Positioneringssystemen voor hernieuwbare energie
Industriële toepassingen
Bouwmachines
Mobiele werkplatforms
Geautomatiseerde positioneringssystemen
