Productdetails:
|
| Snelheid: | 0~1 T/min | Toepassing: | satelliet antenne |
|---|---|---|---|
| MOTOR: | Elektrische Motor, stepper motor | IP Klasse: | IP66 |
| Opzettende Bouten: | 6*M10 | Het opzetten Specificatie: | 80mm |
| Centrumgat: | 65mm | Verhouding: | 31:1 |
| Markeren: | De satellietaandrijving van de Antenne zwenkende ring,Zwenkend Ring Drive 65mm,65mm zonnedrijversaandrijving |
||

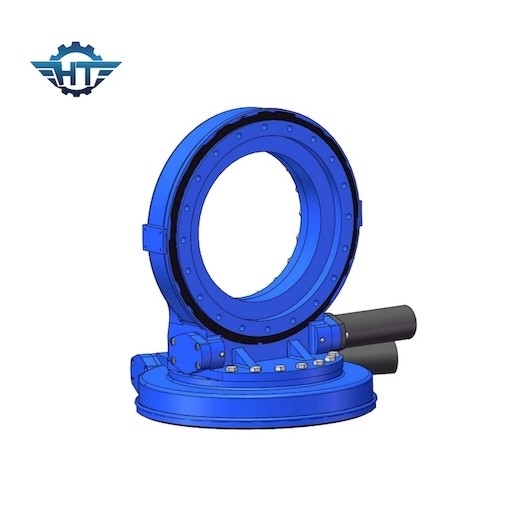

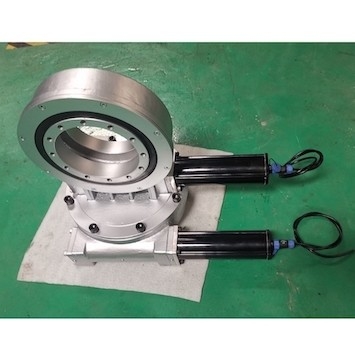

Dubbele As 3 Duim die Aandrijving met de Planetarische Motor van 24VDC voor Satellietantenne zwenken
Productomschrijving
De worm zwenkende aandrijving van Hangtuo-Machines heeft een ultra-compacte zwenkende aandrijvingseenheid met uiterst hoge machtsdichtheid. Dit ontwerp is bijzonder geschikt om uiterst hoge krachten en torsies in beperkte installatieruimten over te brengen. De wormaandrijving wordt gebruikt in leidingstoestellen voor kranen en zwaar voertuigtransmissies, evenals bouw, bosbouw en landbouwmachines. Voor deze specifieke toepassingen, raffineren wij voortdurend onze producten om torsieoverdracht te maximaliseren en onderhoudskosten te minimaliseren.
Modelslewing drive de Prestatiesparameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) |
Aslading (kN) |
Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Toepassingen
De traditionele satellietantennebasis wordt bevestigd, en sommige hoogst opgewekte satellieten vergen een satellietbasis van de antennewartel die kan op tijd roteren om de satellietantenne te drijven roteren om ononderbroken ontvangst van satellietsignalen te handhaven. Door de zwenkende aandrijving op de basis te installeren, kan de basis een roterende antennebasis worden, en onze zwenkende aandrijving kan ook met een snelheid-regelbare motor worden uitgerust, die het systeem toestaat om de omwentelingssnelheid binnen de snelheidswaaier willekeurig aan te passen, die aan de signaalvangst voordelig is.
