Productdetails:
|
| Model: | SDE7“ | Outputtorsie: | 2000 Nm |
|---|---|---|---|
| Het overhellen Torsie: | 7500 Nm | Het houden van Torsie: | 13200 NM |
| OEM: | Beschikbaar | Toestelverhouding: | 57:1 |
| Eigenschap: | Snelle Installatie | Precisie: | 0~0.15° |
| Markeren: | 7 zwenkt de duim Dubbele Asaandrijving,PV het Comité zwenkt Aandrijvingsversnellingsbak,PV Comité zwenkt de Zonnedrijver Aandrijving |
||

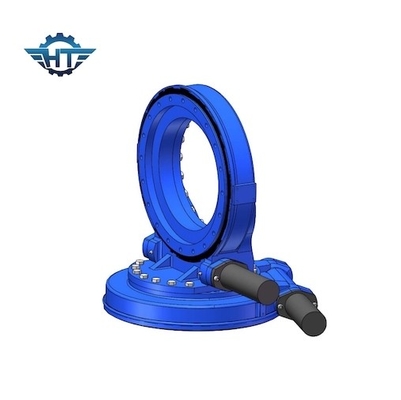

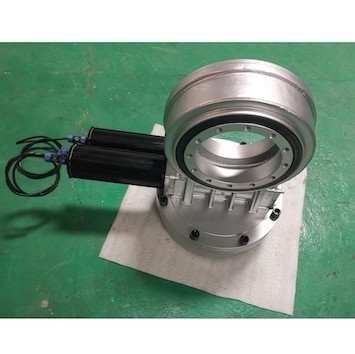

7 duim de Dubbele van de het Toestelaandrijving van de Asworm Versnellingsbak voor PV Comité Zonne Volgende Systemen
Dubbele van de het Toestelaandrijving van de Asworm de Versnellingsbakbeschrijving
7 duim 2 as of dubbele as Zonnedrijver met zwenkende aandrijvingsnauwkeurigheid tot 0,1 gr. en achterstructuur voor 15 stukken zonnepanelenafmetingen 0,99 m x 1,64 m en gewicht van 20 kg maximum elk. Zo samen voor tot 30㎡ zonnepaneeloppervlakte. Het voorgestelde gebied van photovoltaic panelen die andere zwenkende aandrijving kan vervoeren is als volgt:
| zwenkend aandrijvingsmodel | de vierkante meters zonnepanelen kunnen dragen (maximum) |
| SDE1 | <5 ㎡ |
| SDE3 | <15 ㎡ |
| SDE5 | <20 ㎡ |
| SDE7 | <30 ㎡ |
| SDE9 | <40 ㎡ |
| SDE12 | <50 ㎡ |
| SDE17 | <60 ㎡ |
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Toepassingen
Toepassing van Roterende Aandrijving in Fotothermisch Volgend Systeem
1. Kan het schotel volgende systeem, twee-as het volgen eigenlijk in twee types worden verdeeld: horizontaal en verhoging.
2. Het trogtype fotothermische systeem kan in groot trogtype en klein trogtype worden verdeeld. wegens het grote openen van de groef en het vereiste van snelle omwentelingssnelheid, worden de hydraulische cilinders momenteel gebruikt meer voor grote groeven, maar er zijn ook grote groefprojecten die reductiemiddelen met behulp van. Voor klein trogtype, hoofdzakelijk het verwarmen trogtype projecten, is de lengte van de collector vrij kort, wat voor de installatie en het gebruik van het VE reeks verticale roterende reductiemiddel zeer geschikt is. wegens het geïntegreerde ontwerp van de steun en het roterende reductiemiddel, is de installatie geschikt. Tegelijkertijd, wordt het complexe structurele ontwerp van de trogsteun vereenvoudigd.
3. Het Fresnel project is gelijkaardig aan de mini-trog.
