Productdetails:
|
| Type: | Ingesloten | Toepassingen: | Gravers en Automobielliften |
|---|---|---|---|
| Bestuurder: | Hydraulische Motor | IP rang: | IP66 |
| Kleur: | zoals gevraagd | Verhouding: | 61:1 |
| Model: | 9 duim | Effciency: | 40% |
| Markeren: | Automobielliften Ingesloten Zwenkende Aandrijving,De ingesloten Zwenkende Aandrijving roteert horizontaal,Roteer horizontaal worm zwenken aandrijving |
||

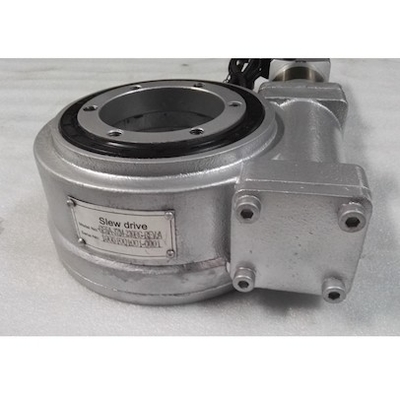

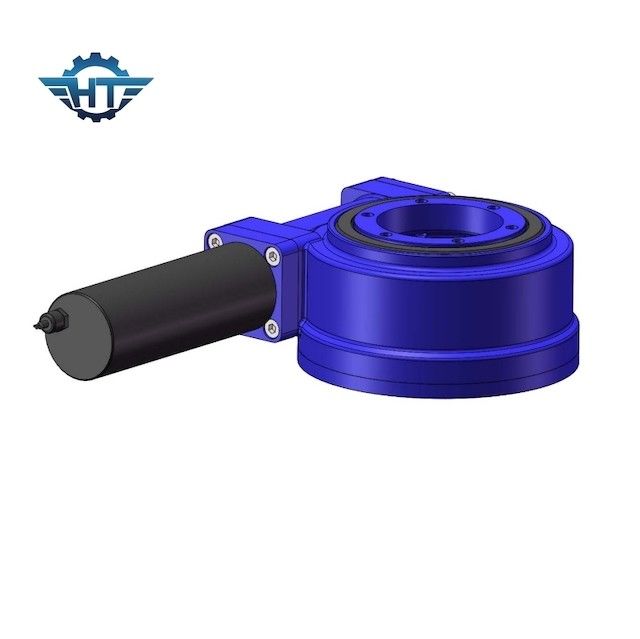

Roteer horizontaal 9 Duim van de Wormaandrijving de Versnellingsbak met voor Gravers en Automobielliften
9 van de de Versnellingsbakduim Productomschrijving van de Wormaandrijving
De zwenkende Aandrijving heeft vele types zoals ingesloten type, open huisvestingstype, verticaal type, dubbel astype, hoge precisietype, het type enz. van wormaandrijving is de zwenkende aandrijving gebaseerd op het zwenken dragend met sterke het overhellen ogenbliktorsie en statische zelfsluitende functie. Veel oppervlakte van het tandcontact wordt ontworpen speciaal voor het drijven van hoge lading.
| Model: | SE9 | Plaats van Oorsprong | Changzhou, China |
| Merk | HANGTUO | Type | Ingesloten |
| Materiaal | 42CrMo, 50Mn | Outputtorsie | 8784 N.m |
| Het overhellen Ogenbliktorsie | 45 K N.m | Het houden van Torsie | 30.8 K N.m |
| Statische Asclassificatie | 340 KN | Statische Radiale Classificatie | 130 KN |
| Dynamische Asclassificatie | 170 KN | Dynamische Radiale Classificatie | 65 KN |
| Toestelverhouding | 61:1 | Efficiency | 40% |
SE Modelperformance parameters
| SE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (kN.m) |
Holding Torsie (kN.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency | Precisie (graad) |
IP | Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 1“ | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 6 |
| 3“ | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 8 |
| 5“ | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12 |
| 7“ | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 21 |
| 9“ | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 49 |
| 12“ | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 61 |
| 14“ | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 63 |
| 17“ | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 105 |
| 21“ | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 149 |
| 25“ | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 204 |
Toepassingen
De gemeenschappelijkste zwenkende aandrijvingstoepassing voor de zonnedrijvers van de dubbel-as zwenkende drivesare dubbel-as, zoals heliostaten en geconcentreerde photovoltaics (CPV), en satelliet of radarschotels. Andere toepassingen omvatten automobielliften, robotachtige wapeninstelmechanismen, en stadiummateriaal.
