Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | SE21" |
|---|---|---|---|
| Toestelverhouding: | 125:1 | Nominaal vermogentorsie: | kNm 16 |
| Het overhellen Torsie: | kNm 205 | Efficiency: | 40% |
| Kleur: | RAL 9006 | Verbindingstype: | NBR+PVC, FB Type |
| Markeren: | NBR-de Ingesloten Zwenkende Aandrijving van pvc Verbinding,Zwenkende Aandrijving voor Zonne Volgend Systeem 21 Duim,21 het toestel zwenkende ring van de duimworm |
||

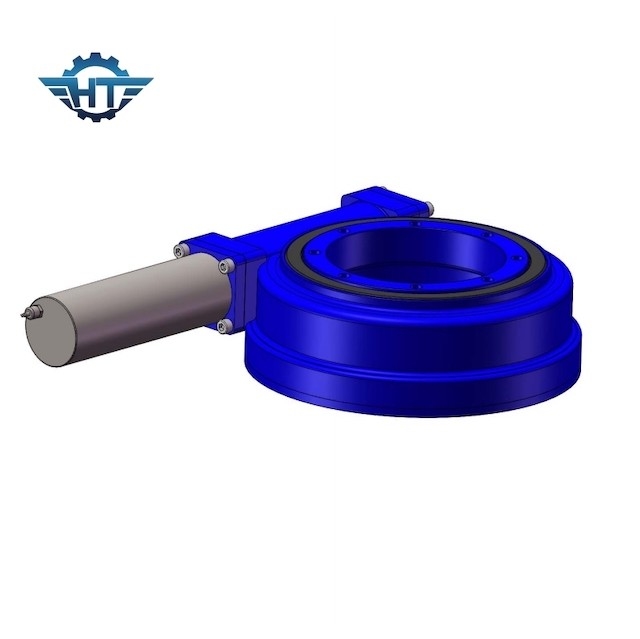

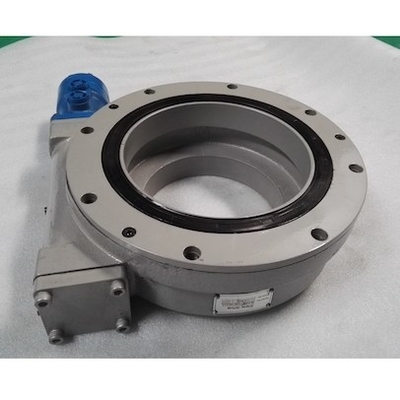

Ingesloten Wormtoestel die Ring Drive, 21 Duim Bigh-Grootte voor Automatiseringsrobotica zwenken
Ingesloten Wormtoestel die Ring Drive-Beschrijving zwenken
De ingesloten womr aandrijving van de toestel zwenkende ring kan een grote transmissieverhouding, krijgen compacter dan het gewankelde mechanisme van het as schuine toestel. Met wiel twee die tandoppervlakte voor lijncontact inschakelen, is zijn lagercapaciteit veel hoger dan het gewankelde mechanisme van het as schuine toestel. De wormaandrijving is gelijkwaardig aan spiraalvormige transmissie, is het multi-tand die transmissie inschakelen, zodat is de transmissie vlot, met geringe geluidssterkte. En het is zelfsluitend, wanneer de gidshoek van de worm minder dan de gelijkwaardige wrijvinghoek tussen de inschakelende tanden is, het mechanisme heeft eigenschap van zelfsluitend; het kan omgekeerde zelfsluitend realiseren, d.w.z., slechts de worm om het wormwiel te drijven. Met deze die eigenschap, kan het wormmechanisme in zware machines wordt gebruikt een rol van de veiligheidsbescherming spelen.
SE21 technische Parameters
Plaats van Oorsprong: Jiangsu, China (Vasteland)
Merknaam: Hangtuo
Statische Asclassificatie: 1600 KN
Statische radiale classificatie: 640 KN
Dynamische asclassificatie: 385 KN
Dynamische radiale classificatie: 335 KN
Voorwaarde: Nieuw
Outputtorsie: kNm 16
Toestelverhouding: 125:1
Het overhellen ogenbliktorsie: 205 KN.m
Het houden van torsie: 105 KN.m
Motor: 125CC, 160CC, de hydraulische motor van 200CC
Verleende naverkoop de Dienst: Ingenieurs beschikbaar aan de dienstmachines overzee
SE Modelperformance parameters
| SE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (kN.m) |
Holding Torsie (kN.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency | Precisie (graad) |
IP | Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 1“ | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 6 |
| 3“ | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 8 |
| 5“ | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12 |
| 7“ | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 21 |
| 9“ | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 49 |
| 12“ | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 61 |
| 14“ | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 63 |
| 17“ | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 105 |
| 21“ | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 149 |
| 25“ | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 204 |
Toepassingen
Kunnen de Hangtuo zwenkende aandrijving en het zwenkende dragen/de ring voor bouwmateriaal en het systeem van de automatiseringsrobotica, zoals vrachtwagen opgezette kranen worden gebruikt, voor de kust carnes, graafwerktuig.
