Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | 9 duim |
|---|---|---|---|
| Toestelverhouding: | 61:1 | Efficiency: | 40% |
| Precisie: | ≤ 0,15 Graden | Wormwielaandrijving: | 24VDC |
| Kleur: | zoals gevraagd | Toepassing: | Industriële Kleine Kranen |
| Markeren: | De industriële aandrijving van de Kraan zwenkende ring,42CrMo zwenkende ringsaandrijving,42CrMo kleine zwenkende aandrijving |
||

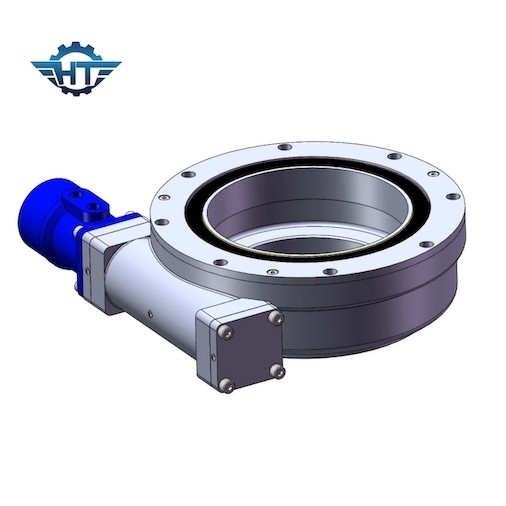

IP66 ingesloten Huisvesting die Ring Drives For Industrial Small-Kranen zwenken
Het wormtoestel zwenkt Aandrijvingsbeschrijving
Van het de wormtoestel van Hangtuo is de zwenkende aandrijving samengesteld uit het huisvesting, het zwenken toestel, van de envelopworm, het verzegelen en andere vervangstukken. Wij kunnen de elektronische motor van 12/24V, stepper motor, servomotor en hydraulische motor ook aanpassen, die niet alleen richting met de wijzers van de klok mee maar ook tegenrichtingsomwenteling kunnen bewegen met de wijzers van de klok mee.
Ons product is manyfactured onder strikt systeem voor kwaliteitscontrole in onze eigen fabriek. Ons bedrijf heeft ISO9001-kwaliteitssysteem en gekregen Ce-certificatie overgegaan die voor douane in Europese landen nodig is.
Voordelen
Modulair
wegens de hoge integratie van de zwenkende aandrijving, moet de gebruiker niet elke toebehoren kopen en verwerken die het zwenkende apparaat één voor één samenstellen, dat ook het voorbereidingsproces in zekere mate aan het begin van productproductie vermindert, daardoor zeer verbeterend arbeidsproductiviteit.
Veiligheid
Het wormtoestel en de wormaandrijving hebben de kenmerken van omgekeerde zelfsluitend, die omgekeerde zelfsluitend kan realiseren, d.w.z., slechts het wormtoestel kan door de worm worden gedreven, maar de worm kan niet door het wormtoestel worden gedreven. Deze eigenschap maakt het zwenkende die aandrijvingsapparaat wijd in het opheffen, het luchtwerk en ander materiaal wordt gebruikt. Terwijl het verbeteren van de technologische inhoud van de belangrijkste motor, verbetert het ook zeer de van de verrichtingsstabiliteit en veiligheid factor van de belangrijkste motor.
Vereenvoudigd centrale verwerkingseenheidsontwerp
Vergeleken met de traditionele toesteltransmissie, kan de transmissie van het wormtoestel een vrij grote verminderingsverhouding verkrijgen. In sommige gevallen, kunnen de reductiemiddelendelen voor de belangrijkste motor worden weggelaten, daardoor drukkend de verwervingskosten voor klanten en zeer verlagend het mislukkingstarief van de belangrijkste motor.
SE Modelperformance parameters
| SE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (kN.m) |
Holding Torsie (kN.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency | Precisie (graad) |
IP | Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 1“ | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 6 |
| 3“ | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 8 |
| 5“ | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12 |
| 7“ | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 21 |
| 9“ | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 49 |
| 12“ | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 61 |
| 14“ | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 63 |
| 17“ | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 105 |
| 21“ | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 149 |
| 25“ | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 204 |

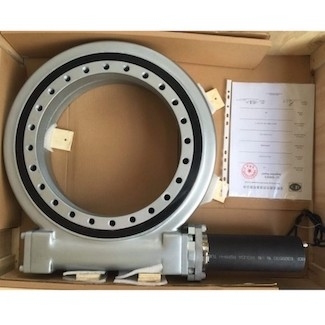

Verpakking en het Verschepen
Binnen Verpakking: antiroest plastic film; vacuüm plastic zakken.
Buiten Verpakking: hard karton; houten geval; houten pallet.
Het verschepen Termijn: door uitdrukkelijk; door de lucht; over land; door overzees.
Voor steekproeven, aangezien zwenk is de aandrijving met kleine afmeting maar het zwaargewicht gewicht, het is niet het rendabele verschepen door overzees terwijl uitdrukkelijk verschepend de rendabele manier, ons logistitic personeel gevraagde TNT, DHL, UPS, FEDEX, zal vergelijken de uitdrukkelijke prijs om de rendabelste manier te vinden.
Als in bulkorder in de toekomst, wij schip door overzees adviseren.
