Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | SDE7" |
|---|---|---|---|
| Toestelverhouding: | 57:1 | Nominaal vermogentorsie: | 2000 NM |
| Het houden van Torsie: | 13500 Nm | kantelmoment: | 13200 Nm |
| Efficiency: | 40% | Standaardkleur: | RAL 9006 |
| Markeren: | slew drive motor,slewing ring gear |
||

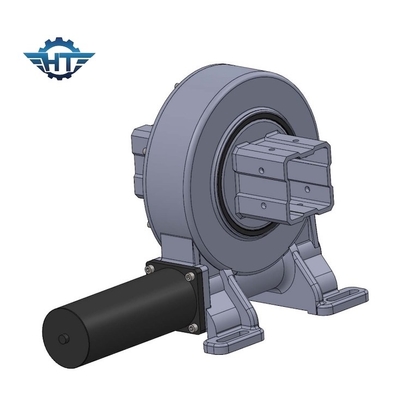

Multi-tand het Contact Zonne zwenkt Aandrijvingsversnellingsbak voor PV het Volgen & Precisiemateriaal
Zonne zwenk de Beschrijving van de Aandrijvingsversnellingsbak
Onze producten die zich van 200mm tot 5000mm, die uitstrekken hoofdzakelijk voor het een tunnel graven van materiaal, haven en scheepswerfkranen van toepassing zijn, bouwmateriaal, mobiele kranen, offshore technologie, torenkranen, het draaien machinsolar energieinstallaties, verschepen dekkranen, spoorwegkranen, mensenliften, windturbines, en meer. Onze capaciteit om het dragende ontwerp voor uw specifieke behoeften te optimaliseren is onvergelijkelijk en wij zullen ons beste u doen verstrekken.
De zwenkende aandrijving is een nieuw type van het zwenken van product, gewoonlijk genoemd zwenkende ring, die gewoonlijk samengesteld uit worm, zwenkende ring, huisvesting, motor en andere componenten is. Aangezien de kerncomponenten lagers zwenken, kunnen zij askrachten, radiale krachten, en het ten val brengen van ogenblikken gelijktijdig weerstaan. Vergeleken met traditionele roterende producten, heeft de nieuwe roterende aandrijving eigenschappen van gemakkelijke installatie, gemakkelijk onderhoud en hogere IP rang.
Eigenschappen
1. Hoge backholding torsie om de veiligheid van het zonne het volgen systeem te verbeteren
2. Binnen wikkelend wormaandrijving
3. Multitandcontact om hoge lading te verzekeren
4. Zelfsluitende functie
Parameters van de Aandrijvingsprestaties van SDE de Model Zwenkende
|
Model |
Verhouding |
Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (N.m) |
Het houden van Torsie (N.m) |
Aslading (kN) |
Radiale Lading (kN) |
Efficiency |
Precisie (°) |
Zelfsluitend |
Gewicht (kg) |
|
3“ |
31:1 |
600 |
1500 |
5800 |
10 |
15 |
40% |
≤0.1 |
Ja |
25 |
|
5“ |
37:1 |
800 |
6000 |
9200 |
16 |
27 |
40% |
≤0.1 |
Ja |
34 |
|
7“ |
57:1 |
2000 |
7500 |
13200 |
34 |
58 |
40% |
≤0.1 |
Ja |
56 |
|
9“ |
61:1 |
4300 |
16000 |
27200 |
60 |
130 |
40% |
≤0.1 |
Ja |
92 |
|
12“ |
78:1 |
5800 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
Ja |
160 |
|
14“ |
85:1 |
6750 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
Ja |
224 |
|
17“ |
102:1 |
9460 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
Ja |
320 |
|
21“ |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
Ja |
492 |
|
25“ |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
Ja |
705 |
Applicatons
De zwenkende aandrijving wordt wijd gebruikt in PV, CPV, de zonne volgende systemen van STP en bouwtoepassingen met inbegrip van vrachtwagenkranen, manlifts, draaischijven, havenmachines, modulaire voertuigen, kleine windenergiesystemen en satellietcommunicatie.
